摸鱼实在是太快乐了,直到从WF2021开始的一大波新情报才让我想起来我好像还有坑没填,不对,不如说我好像就没有填过坑。正好Hpoi有活动,居然还搞了一个科普教程奖,感动,就是不知道半年前就说要推出的教程区什么时候上线。正好这次安排的APEX不讲武德,我才摸了4个月,该出荷都出荷了,灰模基本都上色开定了,很快啊~那我更新它的展会图还有什么意义?正好赶上这次活动,那就加上一点点科普教程凑数。

该写些什么好呢?根据以往的经验,首先最好不要花钱,其次要实用。考虑到站里的摄影教程已经很多了,该讲的都讲得差不多了。不如从站友的实际情况出发,一般来Hpoi主要是为了GHSGHSGHS、看情报、看返图。可以看出主要是看图,不如就来讲讲与看图有关的色彩管理(写完才发现可能这才是最没人想看的……算了,再写点别的凑合)。


这次科普的是关于色彩管理的基本原理,色彩管理简而言之就是使同一张图片,在不同手机、电脑、电视上看起来几乎没有区别。如果后期处理离开了色彩管理,那么一切都是基于一个错误的基准,好比做题第一步就错了却浑然不知。如果屏幕前的各位没有正确进行色彩管理,那么看到的与图片作者想表达的可能天差地别,一切所谓不还原官图、肤色问题都可能是无稽之谈。色彩管理的重要性可见一斑,离开了正确的色彩管理,一切都是空谈。


2021/03/11更新

引用一个视频说明色彩管理的必要性与简易实现方法,值得一看

抛开噱头,让你的手机真正地获得高色准

https://www.bilibili.com/video/BV1Rz4y1y7Vx


但是要把色彩管理讲明白还是有难度的,所以摸了,直到前几天,一位勤勉的B站UP主做了一期视频,讲得通俗易懂,非常推荐有兴趣的朋友学习。(点击图片或链接即可传送)这充分证明了,只要足够摸,就可以站在巨人的肩膀上,这波是摸鱼佬的胜利。

bilibili: https://www.bilibili.com/video/BV1U541177tS?from=search&seid=13687455149426152218

youtube: https://www.youtube.com/watch?v=kEtmsY45qO0

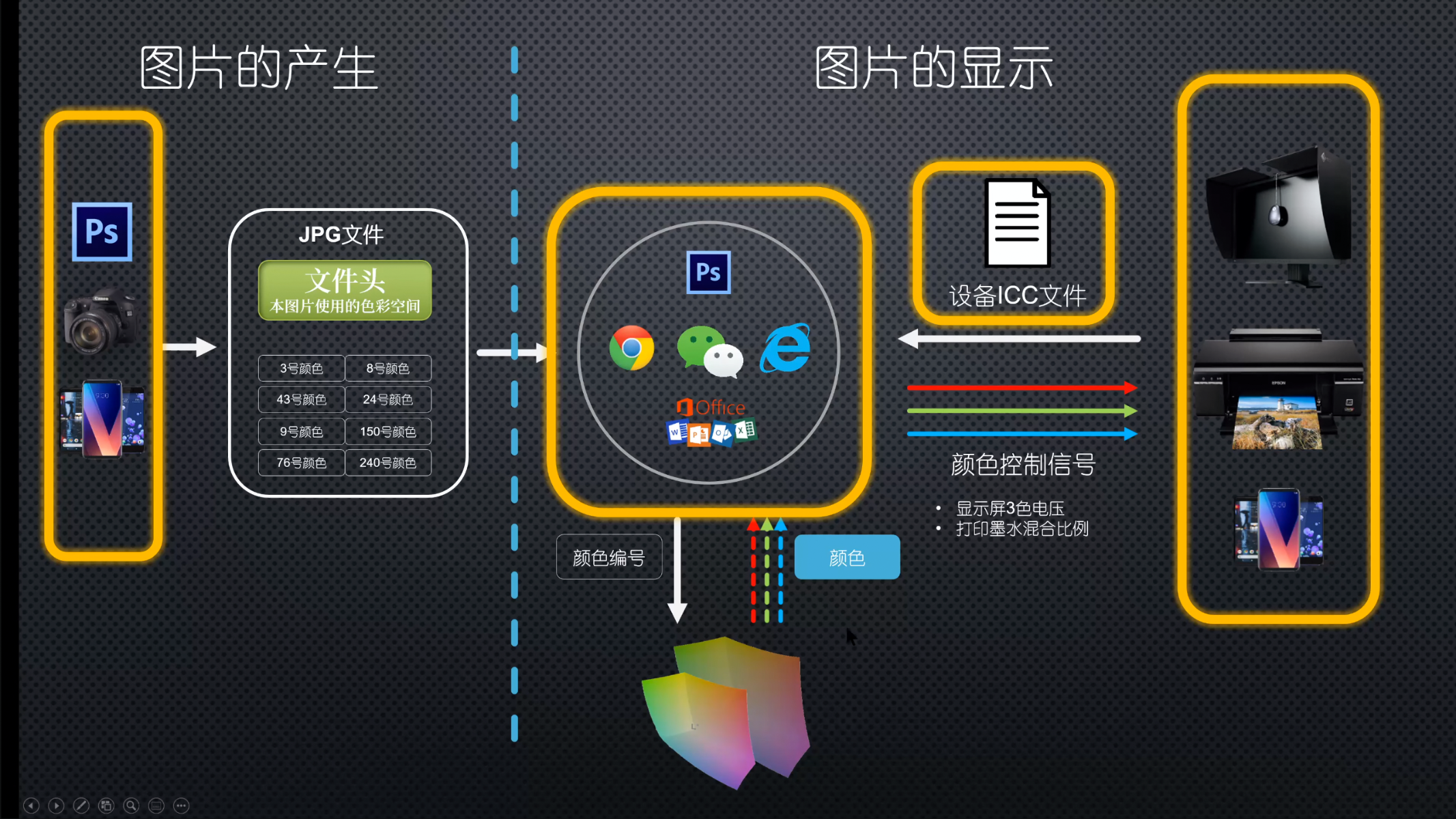

色彩管理的基本原理十分重要,以防有人懒得点开视频学习,这里打个不严谨的比方概括一下,把图片显示的过程看作解题,解题的方法就是把题目中的数据代入公式。为了适应不同需求,有不同的公式(颜色配置文件(描述色彩空间),设备ICC文件),颜色配置文件描述了输入的数据与对应颜色的转换方法,设备ICC文件描述了数据经过颜色配置文件描述的色彩空间转换得到的颜色在特定显示器上准确还原的转换方法。解题过程需要使用两个公式,流程为:图像数据→公式1(色彩空间)→公式2(设备ICC文件)→显示器。只有使用的看图软件足够智能,能够读取图片嵌入的信息,知道应该带入哪个公式(色彩空间),正确地解出图片的颜色,然后看图软件(或由操作系统接管)根据设定的设备ICC文件,读取显示器的显示特性,将图片的颜色做相应的转换,才能使实际显示效果是准确的。看不懂可以再看一遍视频。

可以看出,只要色彩管理链路上的任何一个环节有问题,都不能得到准确的结果,近年来手机上的全局色彩管理发展迅速,只要在系统设置中将色彩设置为标准(不同厂商可能有所差异),基本都能得到不错的体验。相较之下,PC平台比较麻烦,在充满咖喱味的WIN10上,想要实现正确的色彩管理真的不太容易。这部分展开十分复杂,有兴趣可以参考以下链接。

校色 浏览器设置 看图应用设置 视频播放器设置

https://bbs.saraba1st.com/2b/thread-1157782-1-1.html

这里举一些实例子来说明一些问题。很多站友可能都遇到过这样的问题,某些条目的部分官图明显颜色不对,表现为欠饱和,比如这次琪亚娜的官图,可以看出明显第一张是正常的,第二张有问题。


为了更为直观地说明问题,不妨来看一下另外一个例子。

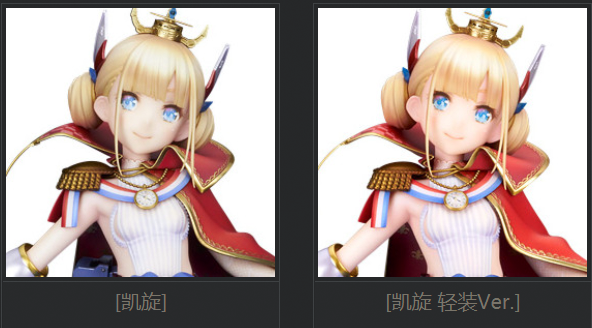

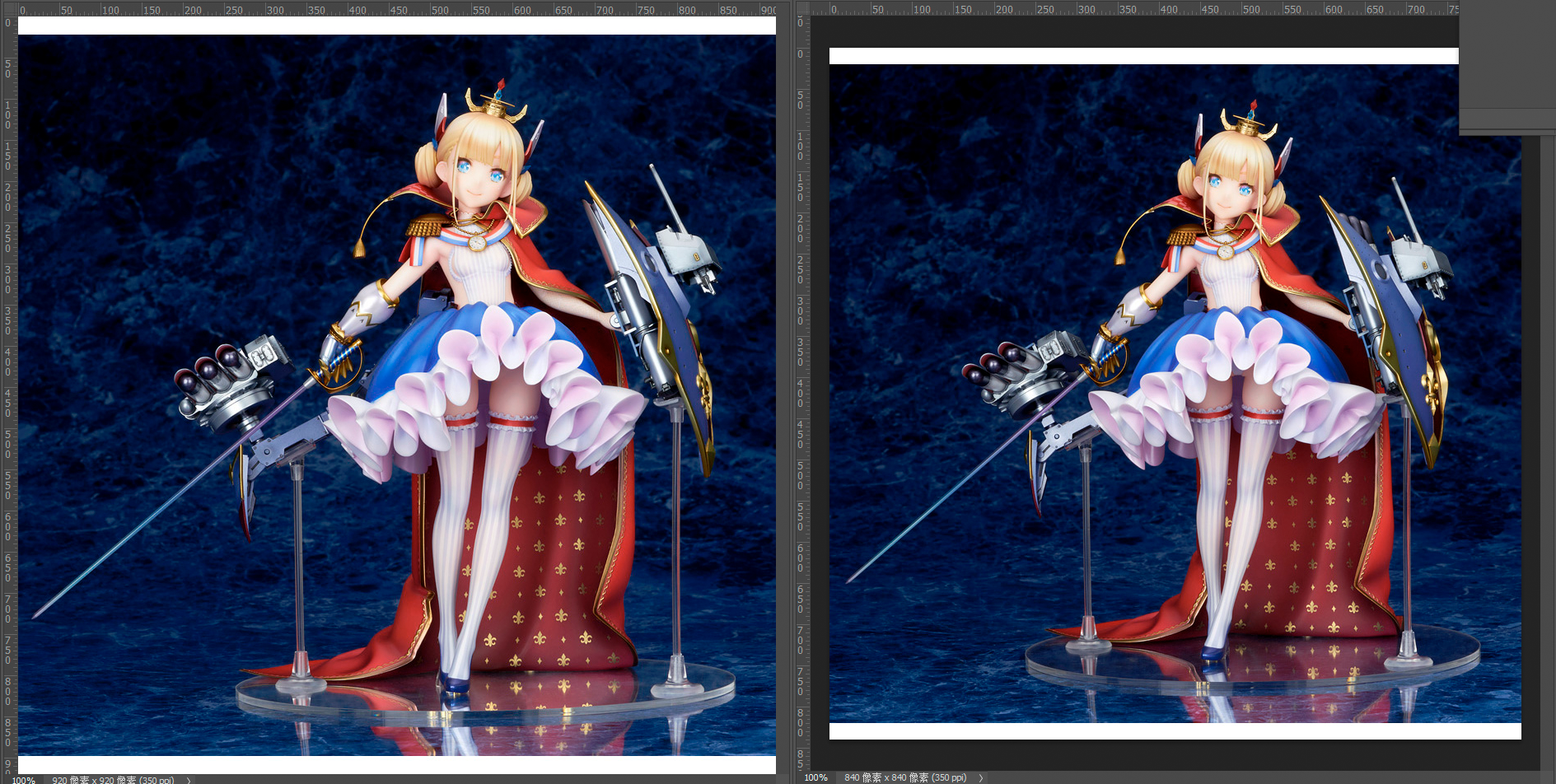

比如说现在(2021/2)的ALTER上海总代官网,可以看到这样的一幕


同样的问题,左边明显不正常,至于为什么要转而以总代翻车为例,正如上面视频中所说,大部分网站会对上传的图片进行二次压缩,直接扔掉图像以外的所有数据,而没有注明色彩空间的图片默认以sRGB显示,也就导致了任何原本非sRGB的图片上传之后都不能正确显示。但像上海总代这种仿佛活在上世纪的网站显然不属于大部分,下载原图,可能是直接把外包公司给的图缩小之后直接上传了,居然保留了较为完整的EXIF信息,某种意义上也可以说是极为先进,ALTER日本官网就没这种好事。

查看EXIF信息,注意红圈部分。左图丢失了ICC profile,而右图注明了是sRGB。


左图由于某些原因丢失了颜色配置文件导致颜色不能正确显示,而没有注明色彩空间的图片默认以sRGB显示,说明这张图片原本并非使用sRGB,由于摄影行业普遍采用AdobeRGB(ARGB)作为成品交付使用的色彩空间,这张图片原本极有可能使用ARGB,那么只需要指定颜色配置文件为ARGB即可。

以下以Photoshop为例进行操作。

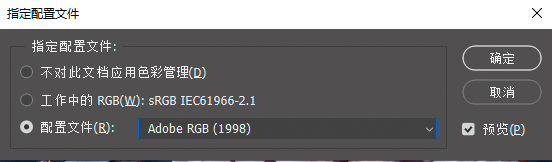

打开图片 编辑-指定配置文件…-配置文件-选择AdobeRGB-确定


由于这一次只有第一张官图翻车了,这里与未翻车的官图(右)进行比较,颜色完全一致。

细心的人可能已经发现了,没有翻车的官图使用的是sRGB,而刚刚指定了ARGB,为什么官图不直接用ARGB而要将其转换为sRGB呢?视频中也提到了,sRGB作为行业标准,通用性极强,绝大多数应用只能正确显示sRGB图片,比如Hpoi会对上传的图片进行二次压缩,直接扔掉颜色配置文件,而没有注明色彩空间的图片默认以sRGB显示,也就导致了任何原本非sRGB的图片上传之后都不能正确显示。所以部分官图在官网上看是正常的,搬运到站内就不正常了,极有可能是使用了ARGB,然后在上传的过程中丢失了颜色配置文件,而ALTER总代这种应该属于人为过失(往前翻还可以发现很多翻车的例子……)。可见是sRGB泛用性远好于任何颜色配置文件,为防止翻车,一般在网上发布统一使用sRGB。如果有幸被站里搬运官图的大佬们看到,建议以后可以注意一下这个问题。

Photoshop色彩空间转换步骤

编辑-转换为配置文件…-配置文件-选择sRGB-确定

嫌麻烦可以使用XnViewMP自带批量处理,输入配置文件选择ARGB,可批量完成配置文件指定与色彩空间转换。

顺便可以从EXIF中一窥ALTER官图是如何拍摄的

相机制造商: SONY

相机型号: ILCE-7RM2

镜头型号:FE 90mm F2.8 Macro G OSS

拍摄日期: 2020/11/18 11:24:37

闪光灯: No

焦距: 90mm (焦距 (35mm): 90mm)

快门速度:  0.500s  (1/2)

光圈数: f/22.0

ISO 感光度: 100

曝光程序: Manual

测光模式: Pattern

可以看出机身为A7R2,镜头为原厂90微,为了保证景深使用了F22,由于衍射,画面会很肉,但考虑到缩到这么小的图也就不成问题。A7R2+90微,拍官图应该是够用了,但总觉得差点意思,难道像VaistarStudio这样高贵的飞思用户才是少数吗?

又往前随便翻了翻,惊了,至少在2019年7月,负责官图摄影的公司还在使用尼康D4这种2012年发布的1620万像素的机身,这恒河里。


再往前居然还有尼康D3这种2007年发布的1210万像素的机身。绝了。


仔细观察可以发现,官图一般使用较长焦距拍摄,一方面可能是由于中长焦的透视更适合手办,另一方面可能是为了减少所谓的“广角变形”(由于平面传感器而产生的变形)。


参考:https://zhuanlan.zhihu.com/p/38801122

完全相同的两个圆形,位于镜头视野中心可以很好地在像面进行还原,但位于视野边缘时,镜头“看到”的圆直径为AB,在像面会变成一个明显的椭圆ab,产生形变,从照片的角度来看就是边缘的像被径向拉伸了。可以看出视野越宽,焦距越短的镜头,边缘拉伸就会越明显。

在人像拍摄时,不同焦距产生的不同透视效果其实是与拍摄距离相关,跟镜头焦距无关,广角镜头需要跟模特靠得更近,五官尤其是鼻子会变得更大更立体(镜头有明显广角桶形畸变会加剧这个现象),但耳朵等区域就会变小甚至被脸颊遮挡,而使用长焦镜头拍摄时脸部会明显扁平化(镜头有明显长焦枕形畸变也会加剧这个现象),下面这张动图是个好例子:



由于视网膜是曲面的,肉眼不存在所谓“广角变形”,所以存在“广角变形”的图片看起来不自然,而中长焦可以大幅减轻“广角变形”,使观感更加自然。

扯远了,以上差不多就是色彩管理的基本原理与简单应用,色彩管理展开讲太过复杂。这些基本原理与简单应用相比之下简单而实用,比较适合拿来科普。

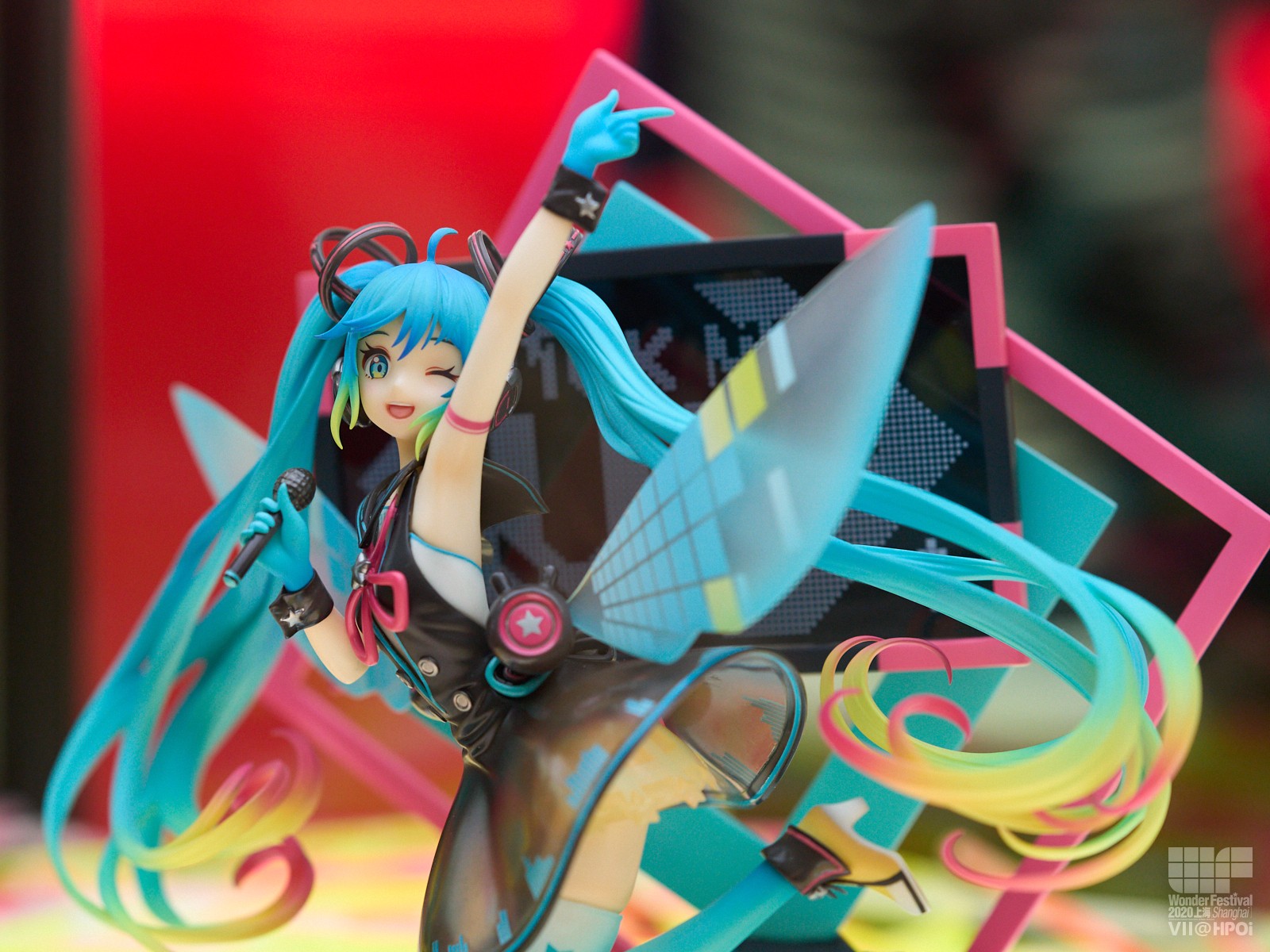

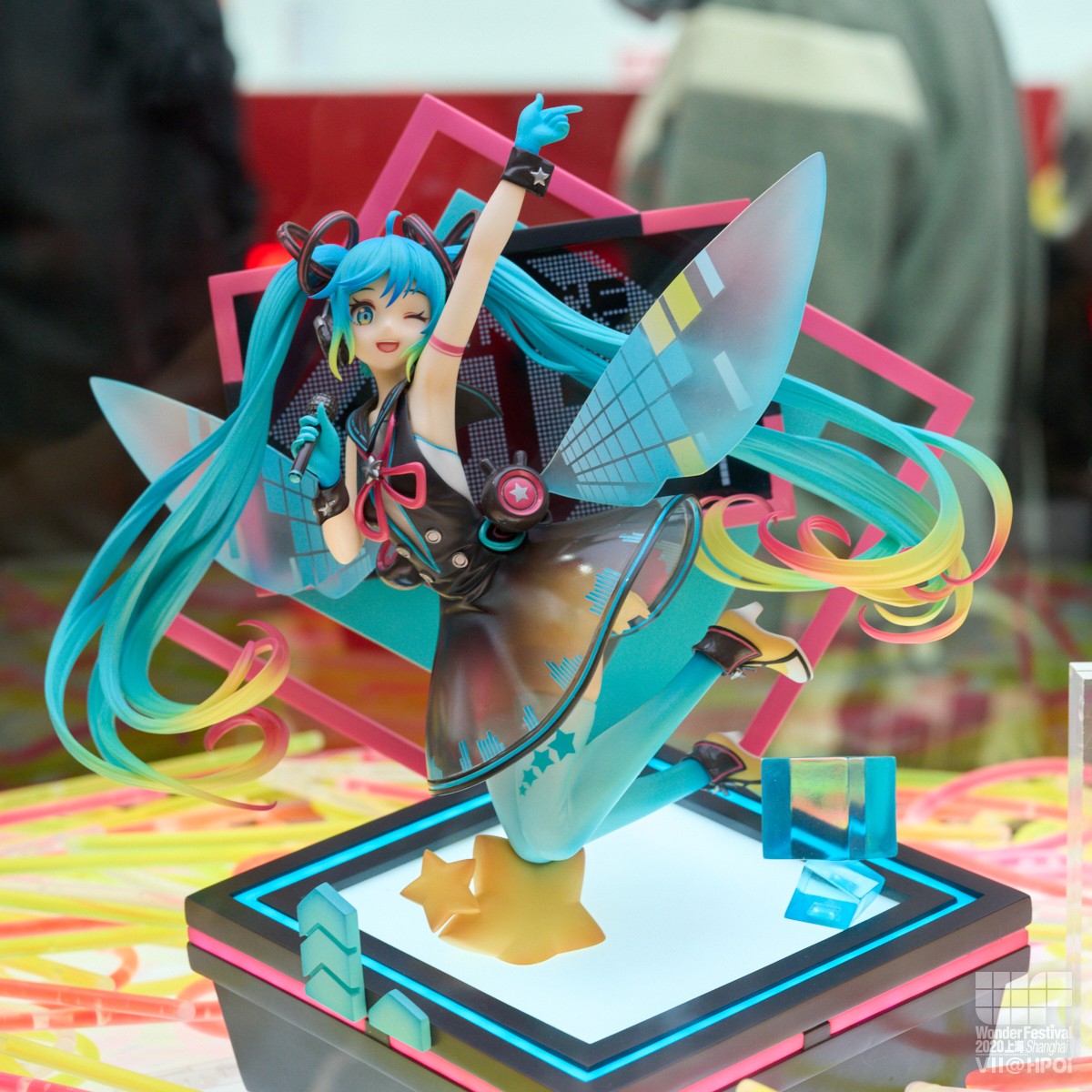

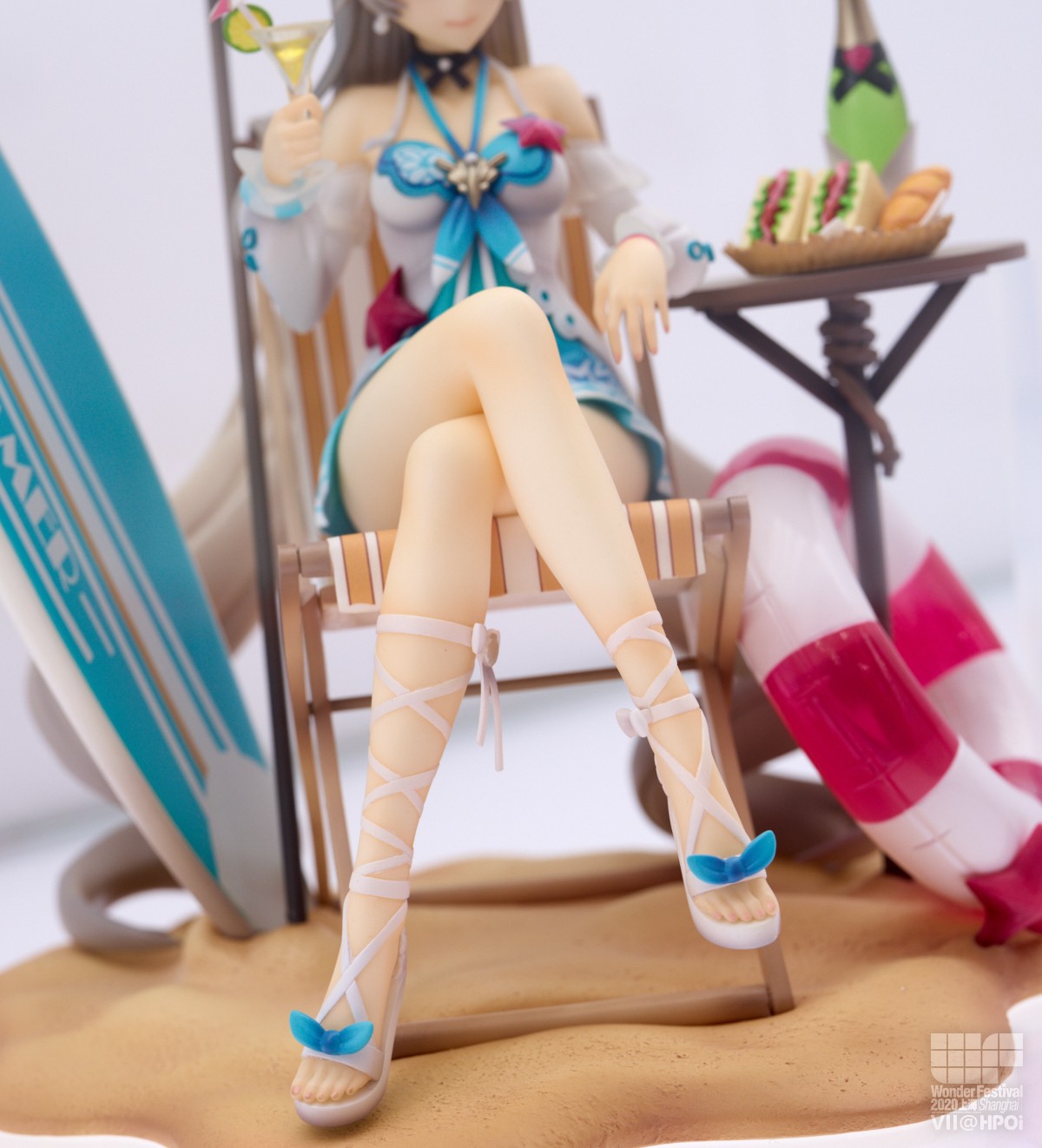

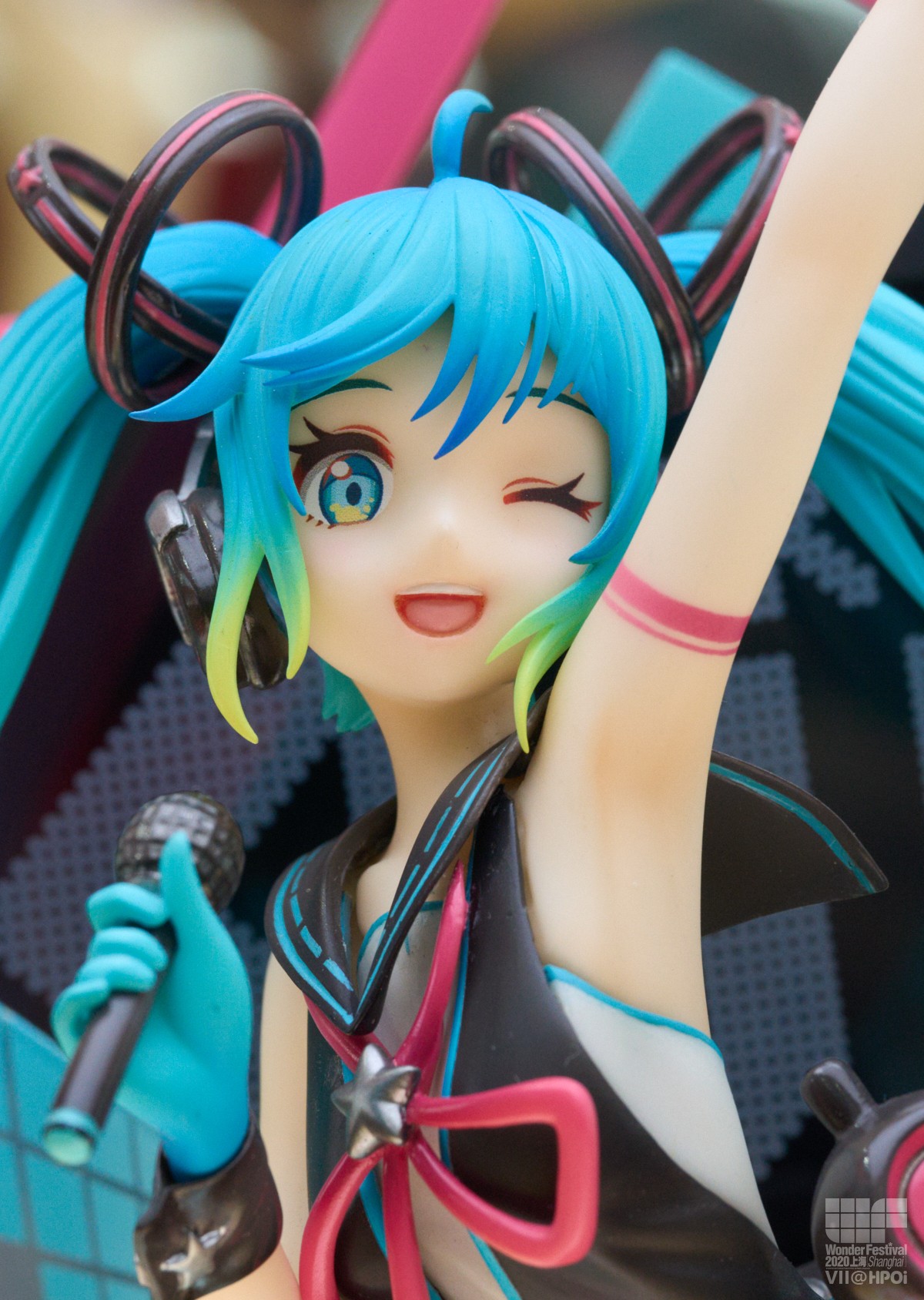

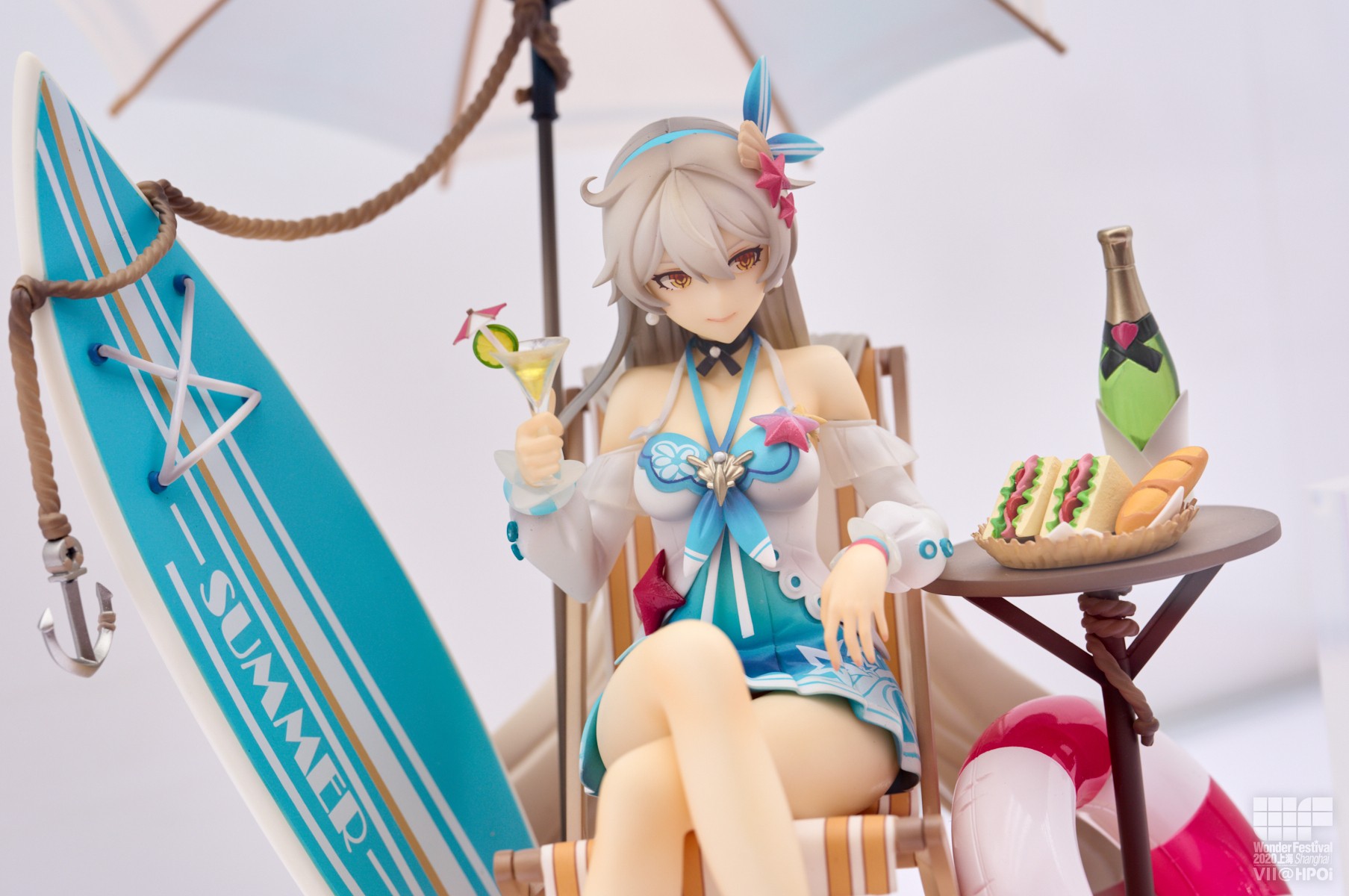

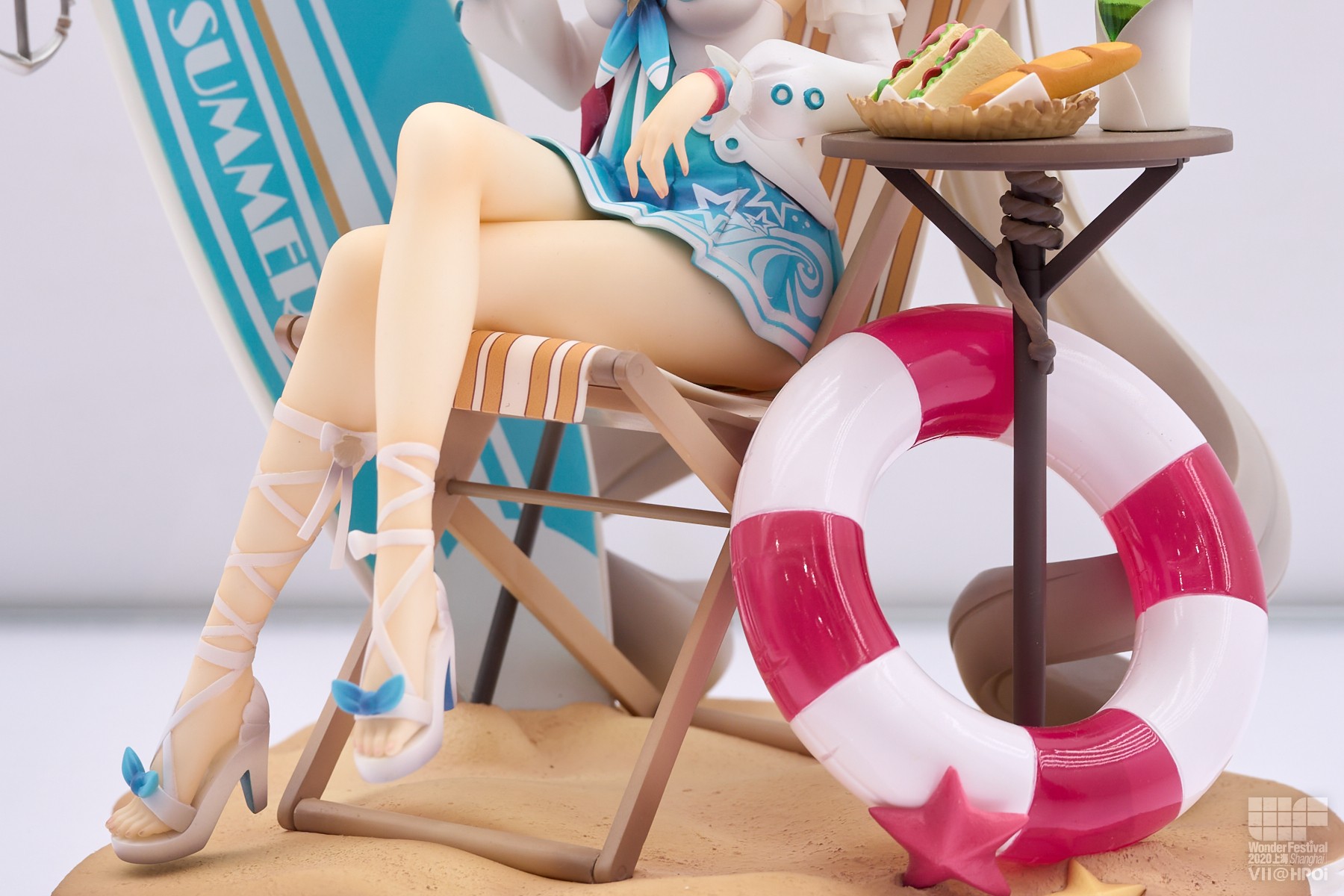

这本应当是迟到的WF2020上海第二弹APEX展馆返图,可能已经没有人会关注这个了。一开始也没准备把这个厂单独拿出来,但现场的人意外的多,走得很慢,不小心拍多了,就只能这样了。同上一期一样,本次依然采用写实向的后期,不做风格化的调整。灰模部分由于没有任何上色,直接进行黑白处理。

WF2020上海这个系列做起来工作量很大,并且因为鸽得有点久了,部分信息可能已经过时,不知道各位对后续内容有没有兴趣,所以做一个调查,如果有兴趣的话请务必点赞、收藏,过一段时间看情况决定是爆肝还是删减部分内容还是直接摸鱼。
