这个计划在刚定浴衣蕾姆的时候就已经有了, 只不过当时不在家, 没办法展开。

现在上半年有时间在家, 可以可以启动了。本来回家后一直在执行另一个计划<舞台计划> (这个计划会另外写一篇) ,看到蕾姆的出货消息后临时决定激活这个新的计划, 计划中是想在蕾姆到之前搞定, 奈何这个竟然准时出货了 (心心念念的一直延期, 想让钱包缓缓的准时出货…) 嘛..然到也好, 可以量身定做。

最新进度

肥肠抱歉! 工程暂停, 正在在做教室场景, 教室场景做完后一并发出来. 然后继续这个计划

19/04/29

把帘子挂了上去, 另外把灯笼位置往下调了一些, 捞金鱼摊主体部分完成

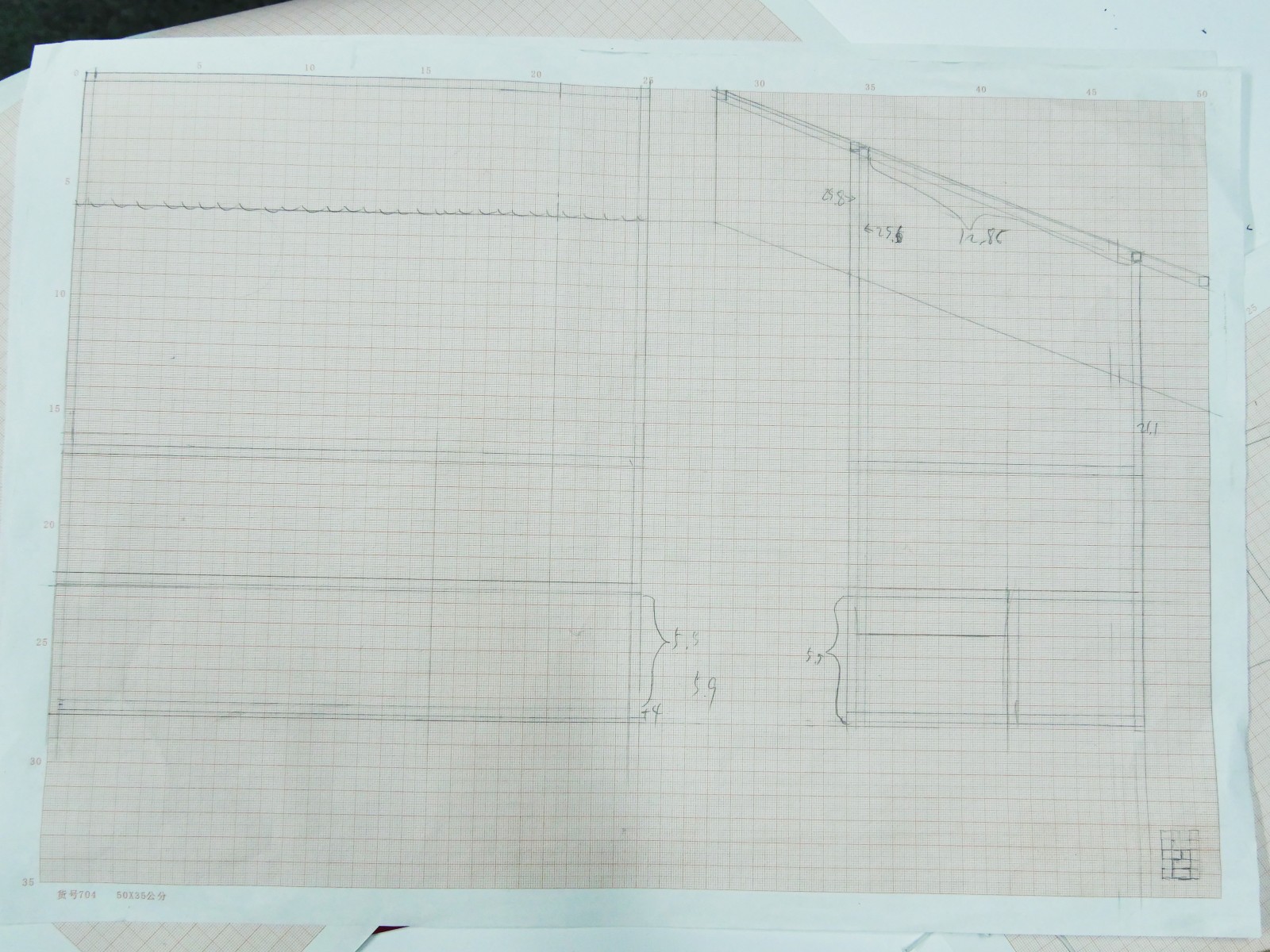

街道宽度预计是这样的, 背后会有一个石阶坡道

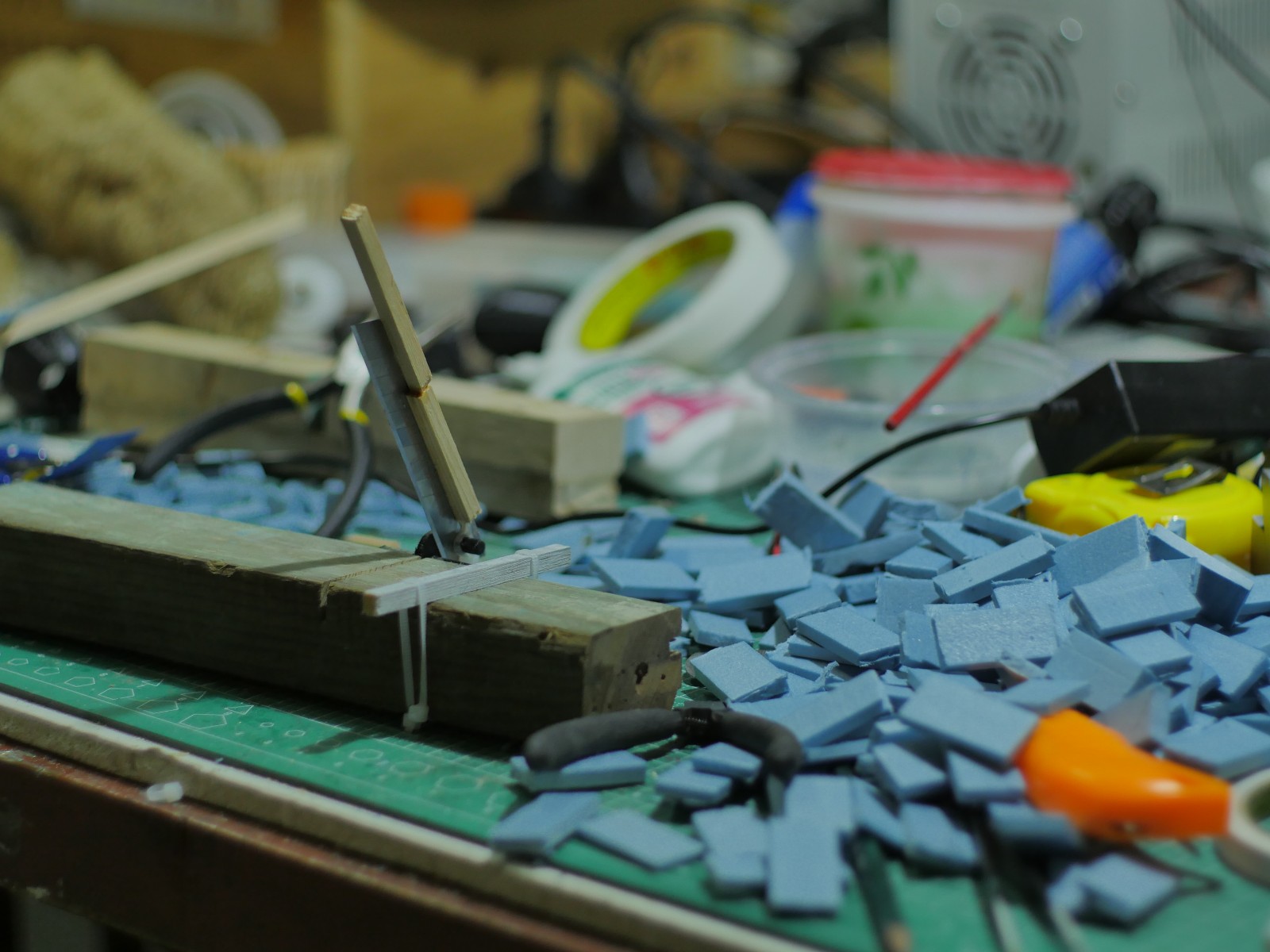

一个一个刻太麻烦了, 于是自制了一个铡刀

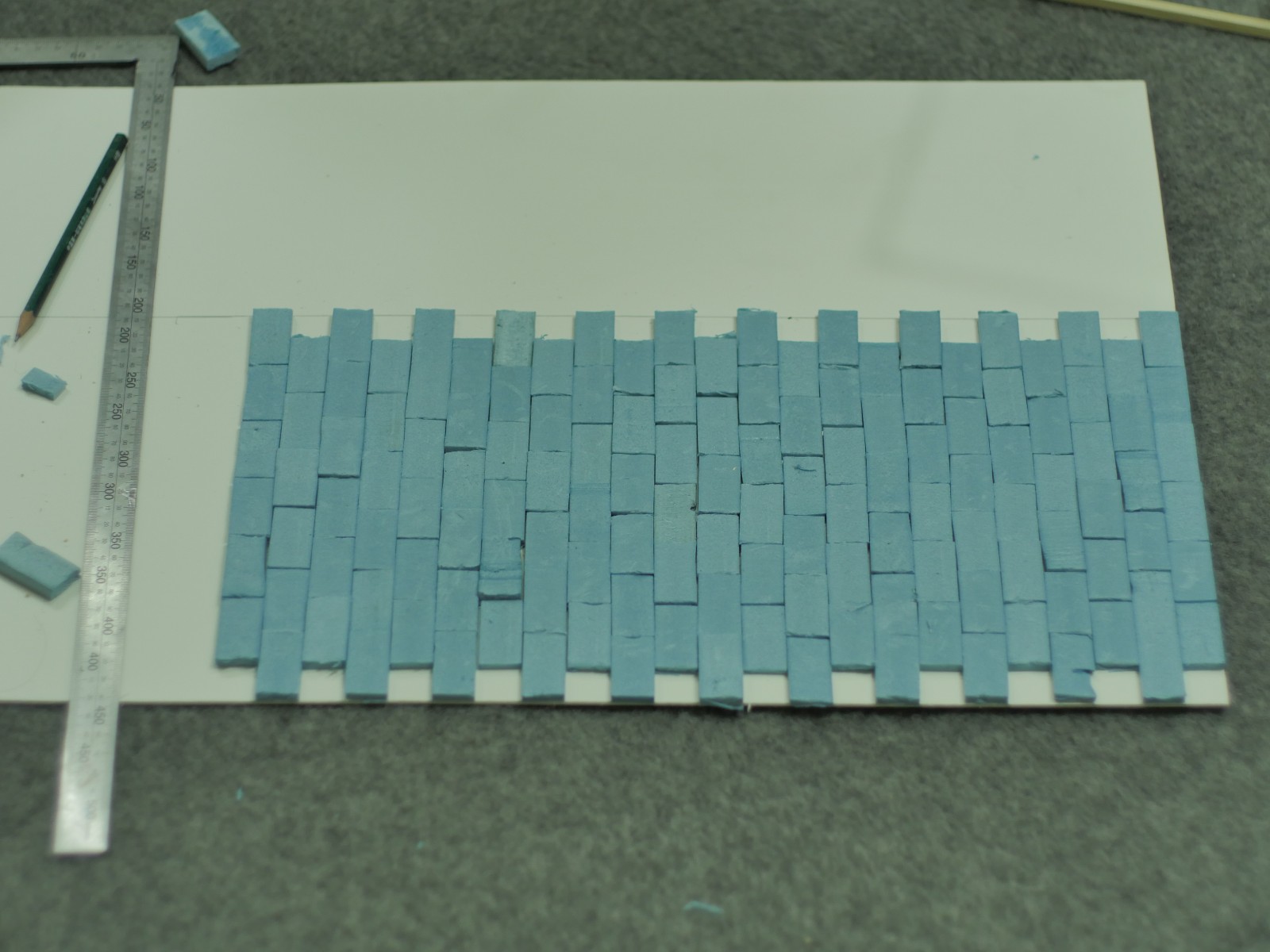

这里准备铺完砖再上色

往期更新

19/03/22

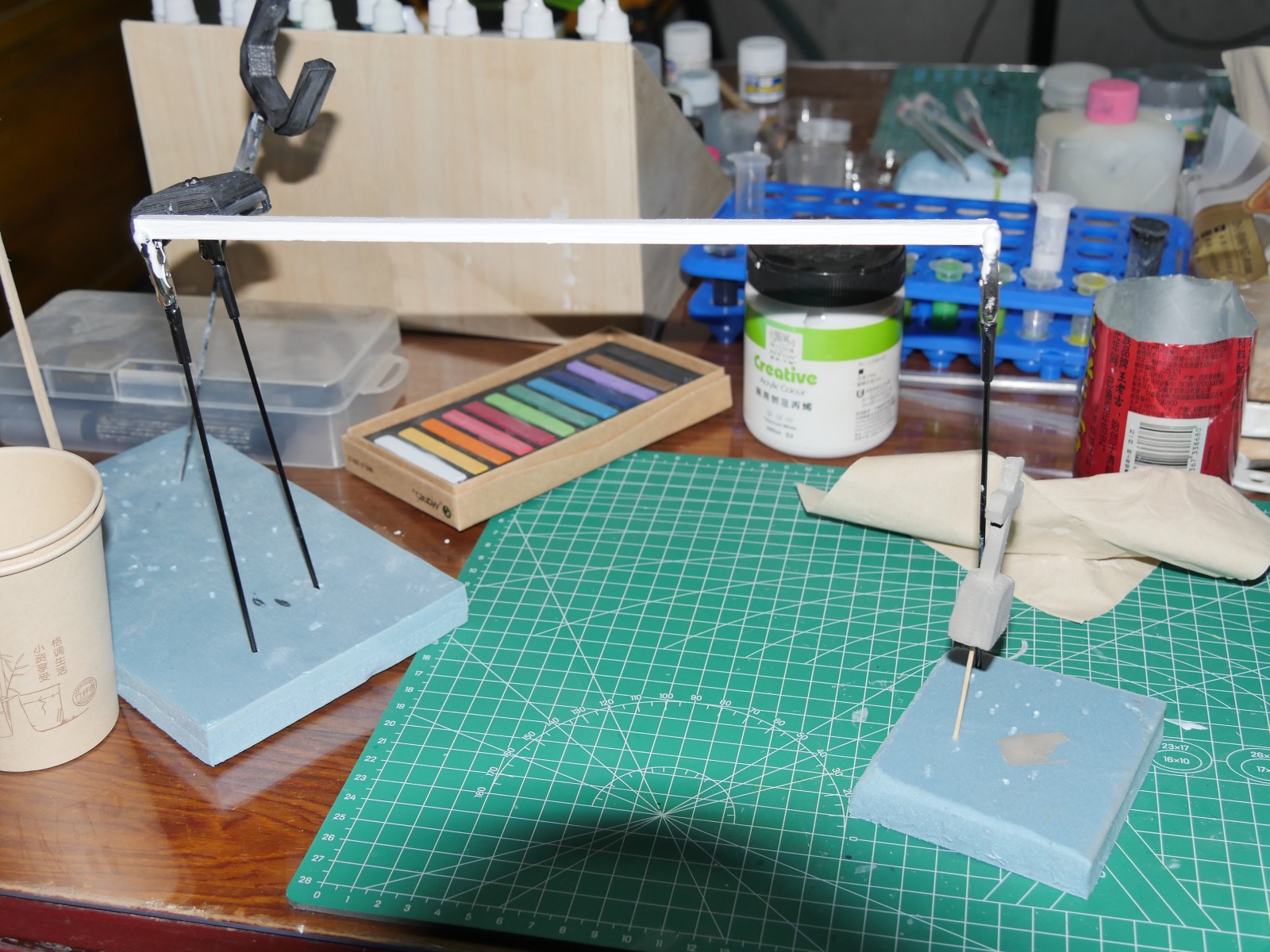

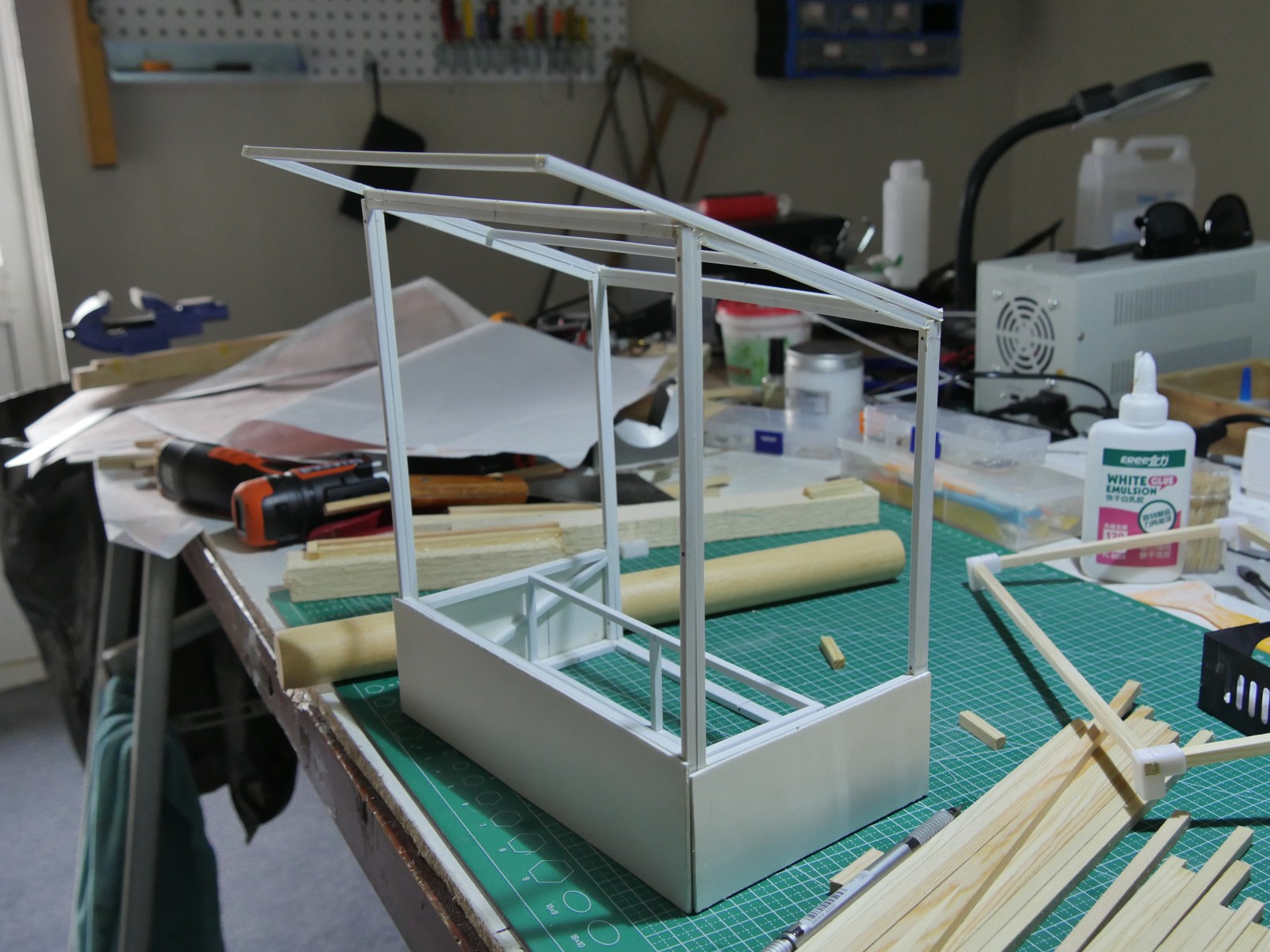

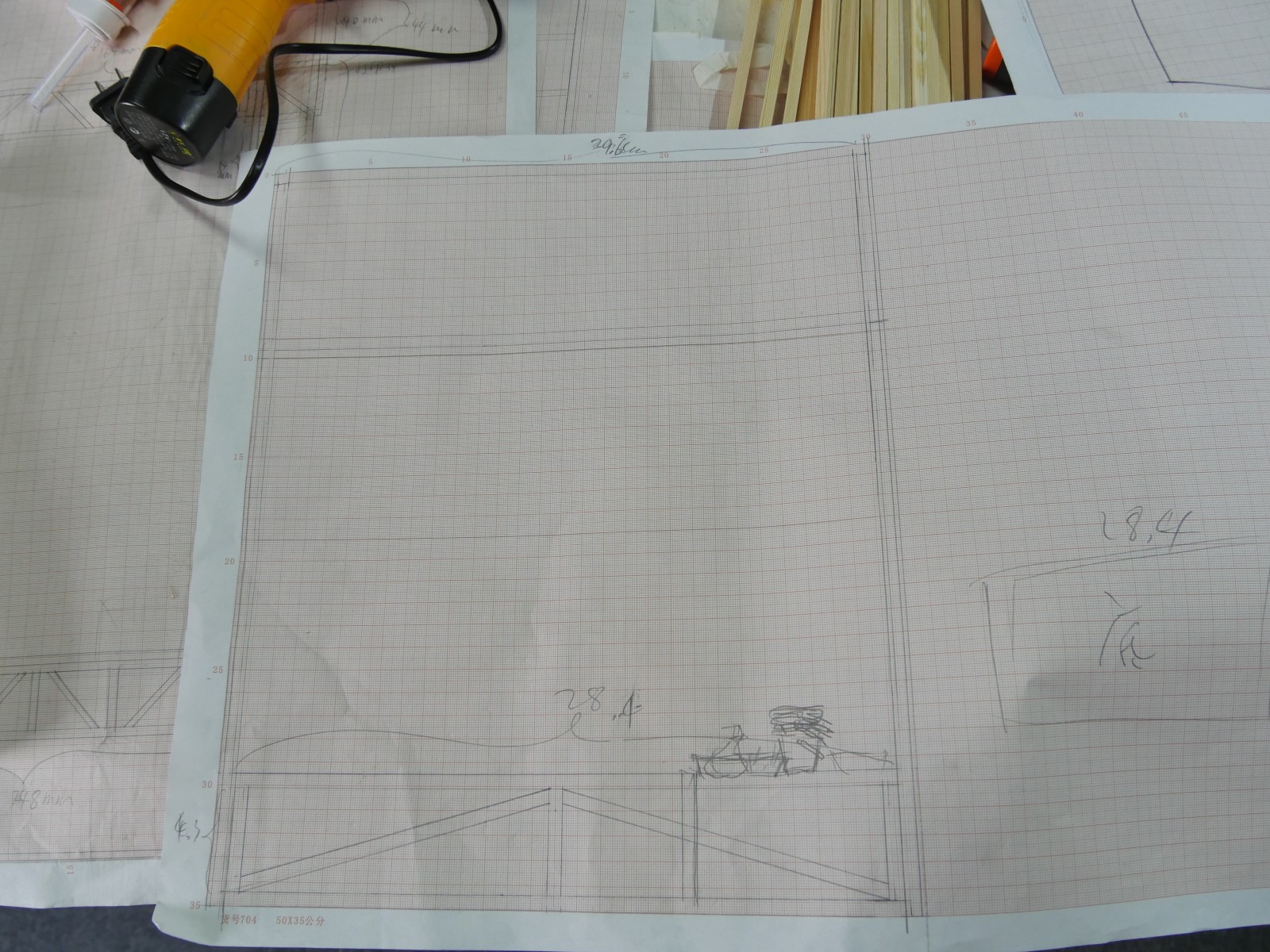

计划启动的时间在蕾姆到前一个礼拜左右, 先试着做了一个原形

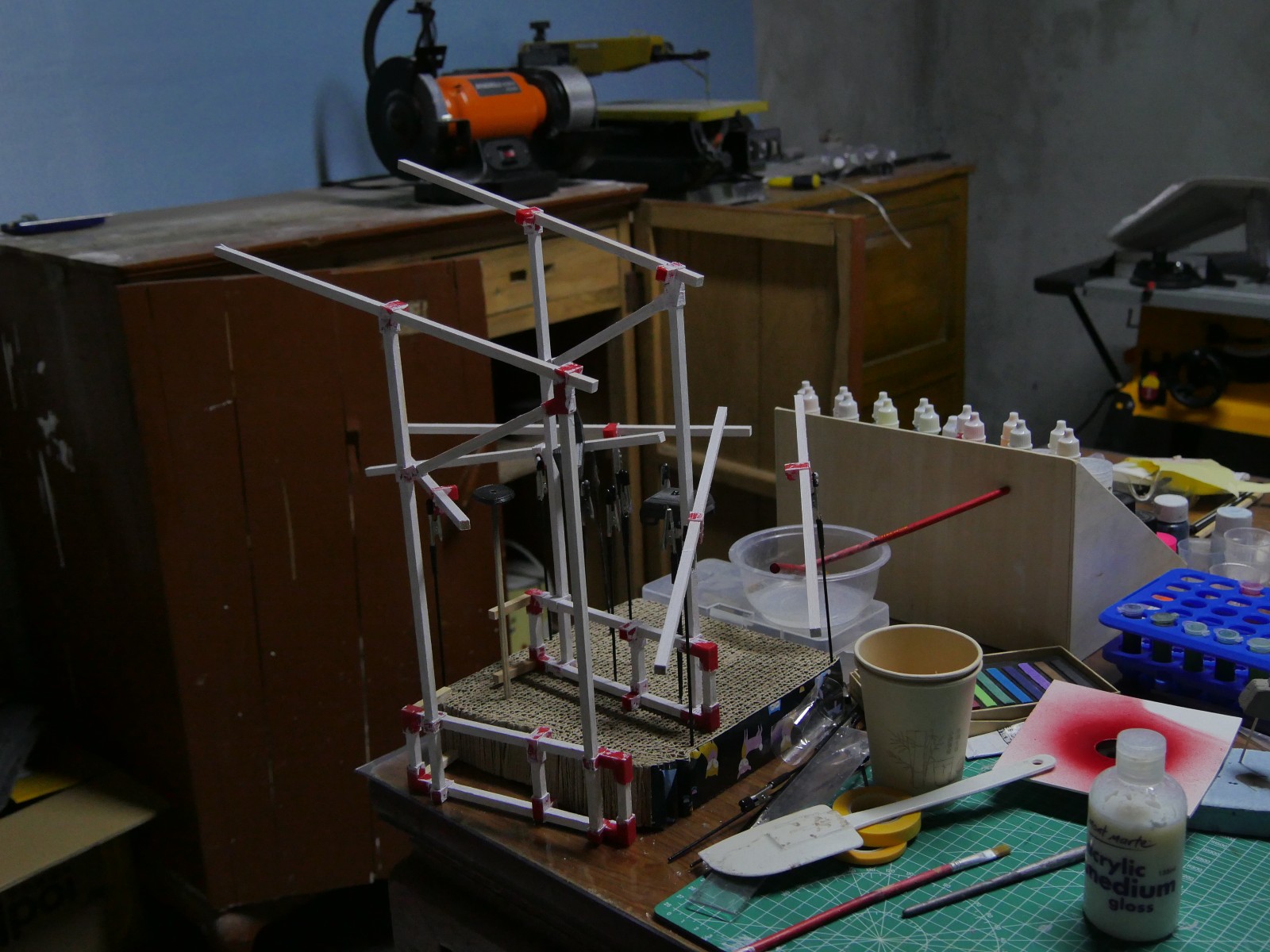

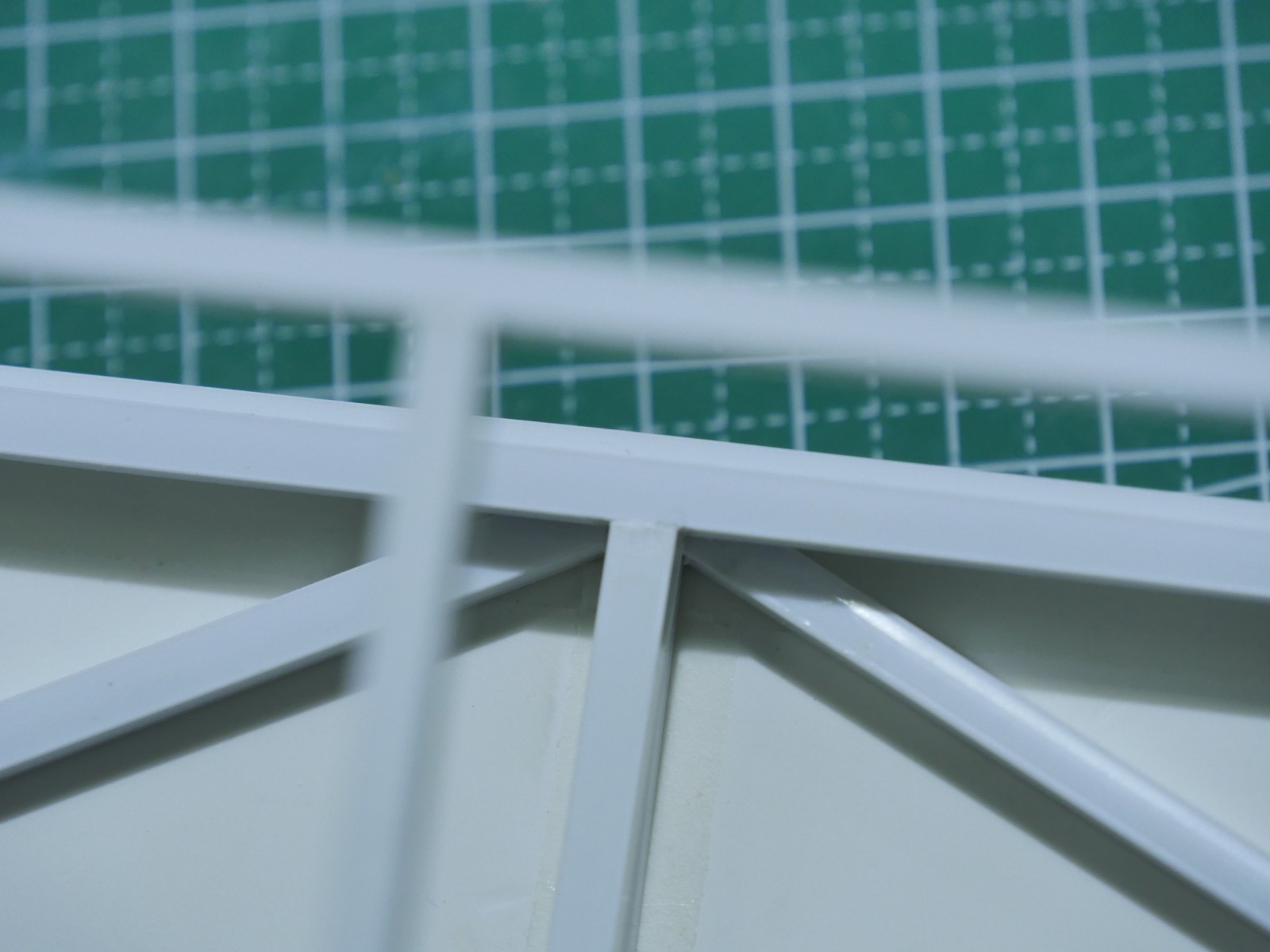

↑老的框架↑

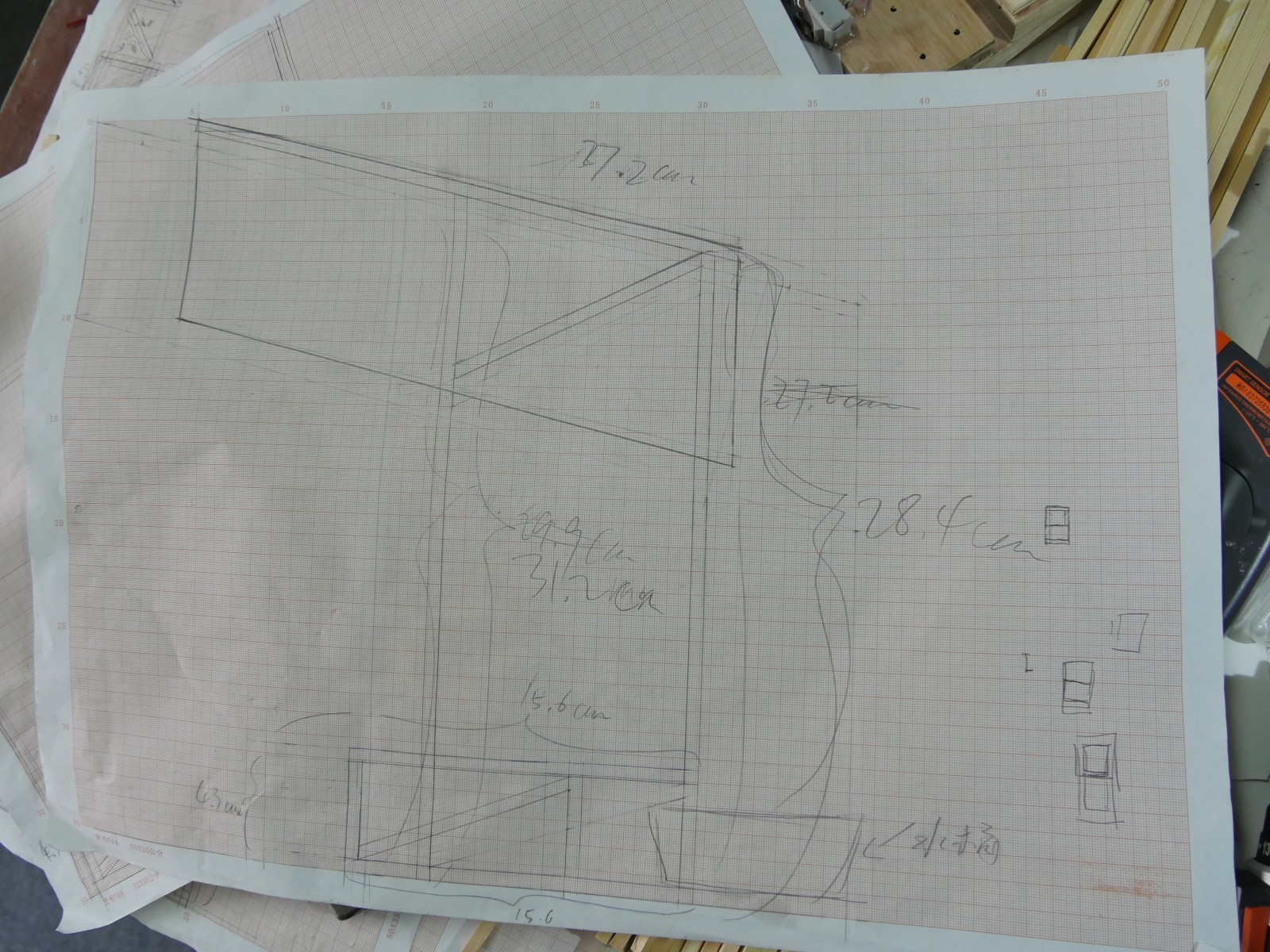

结果小蕾姆到货后发现摊子框架的比例小了, 于是修改设计

在框架的制作上, 之前的原形选用4mm直径的ABS方条,现在比例放大后就显得细了些, 而且ABS的材料在怎么细的直径下容易弯曲, 于是换成6mm直径的松木方条。然后是方条间的接合, 试过了用胶水, 那种依靠溶化材料开接合的那种。

 这个其实不算胶水, 是之前买来给打印件抛光用的, 效果不太好, 打印件表变溶化的有容易粘到别的地方,于是打入冷宫, 之后在头疼该用什么胶水粘合的时候想到抛光液可溶材料的特性,于是拿出来试了下,效果还行, 比更早之前用烫头烫溶材料接合 在外观上好了很多。

↑烫头烫溶↑

↑抛光液↑

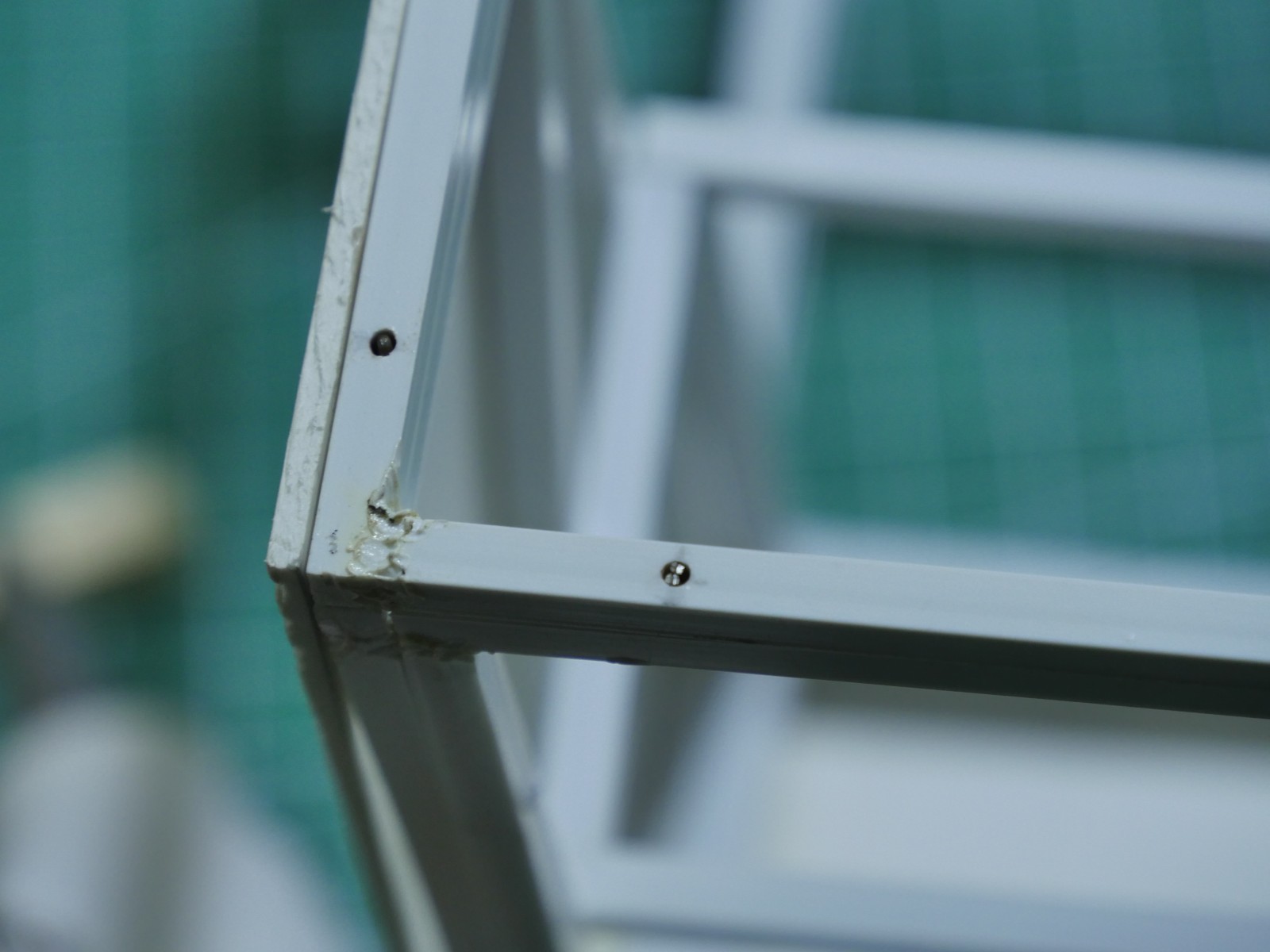

后面的搭建还用上了自攻螺丝, 但提前要打好孔, 直接怼螺丝容易裂开. 但这个方法缺点也很明显, 钻孔不直的话会对不上位或者框架歪斜, 而且很费时间. 所以重做的时候不准备用上面的方法。

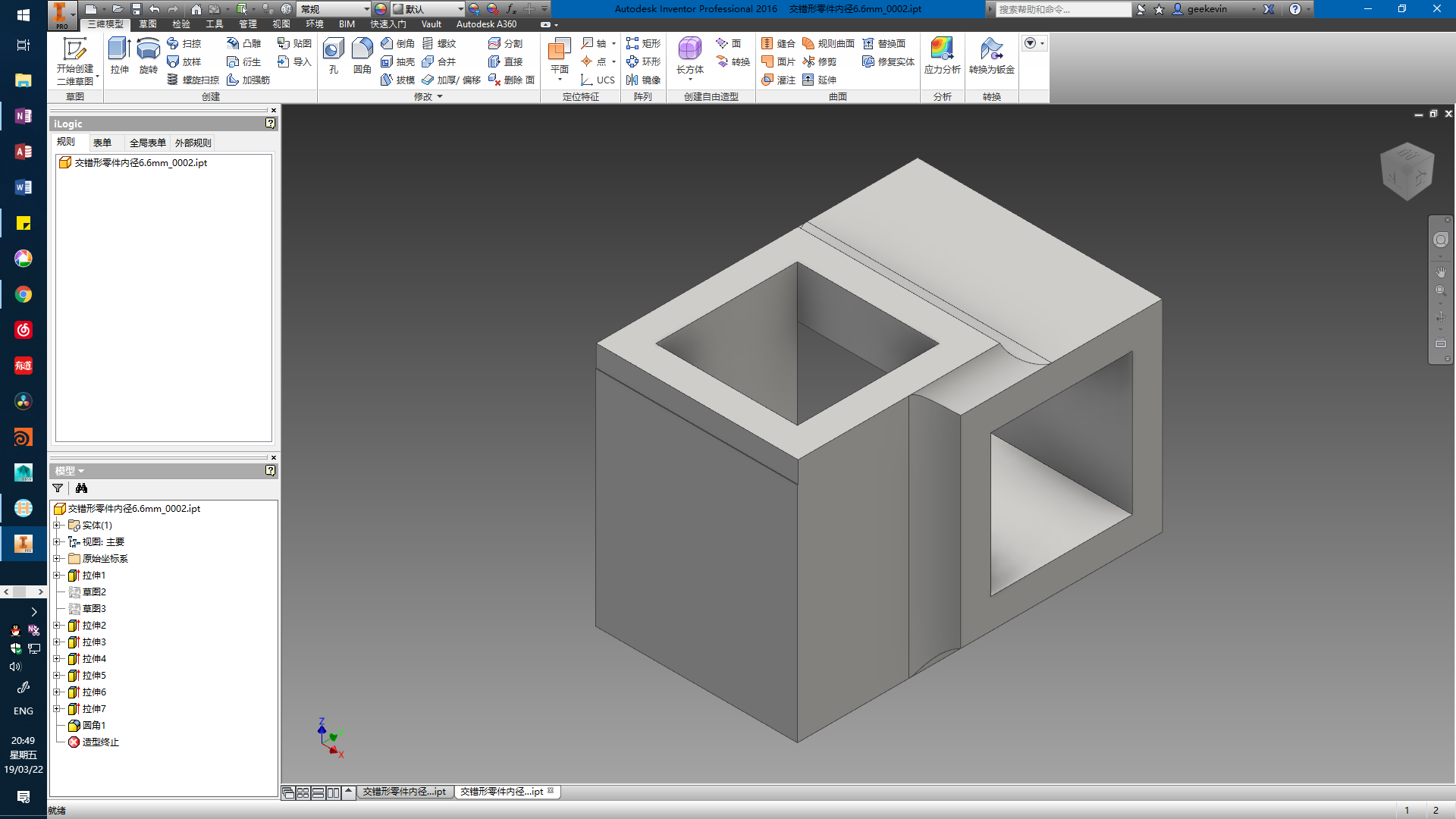

之后想到了通用的固定零件来固定, 于是设计了几个固定件

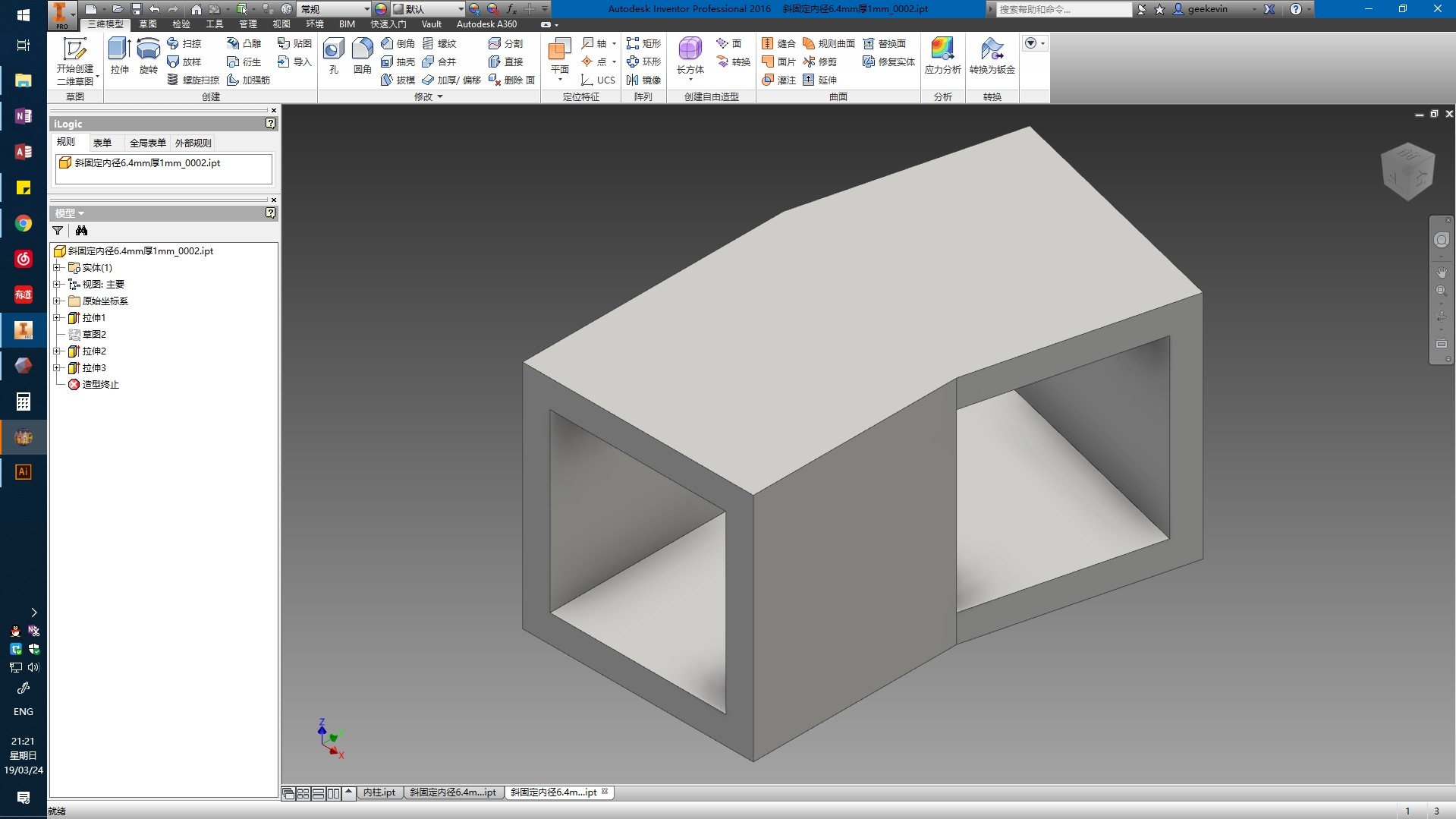

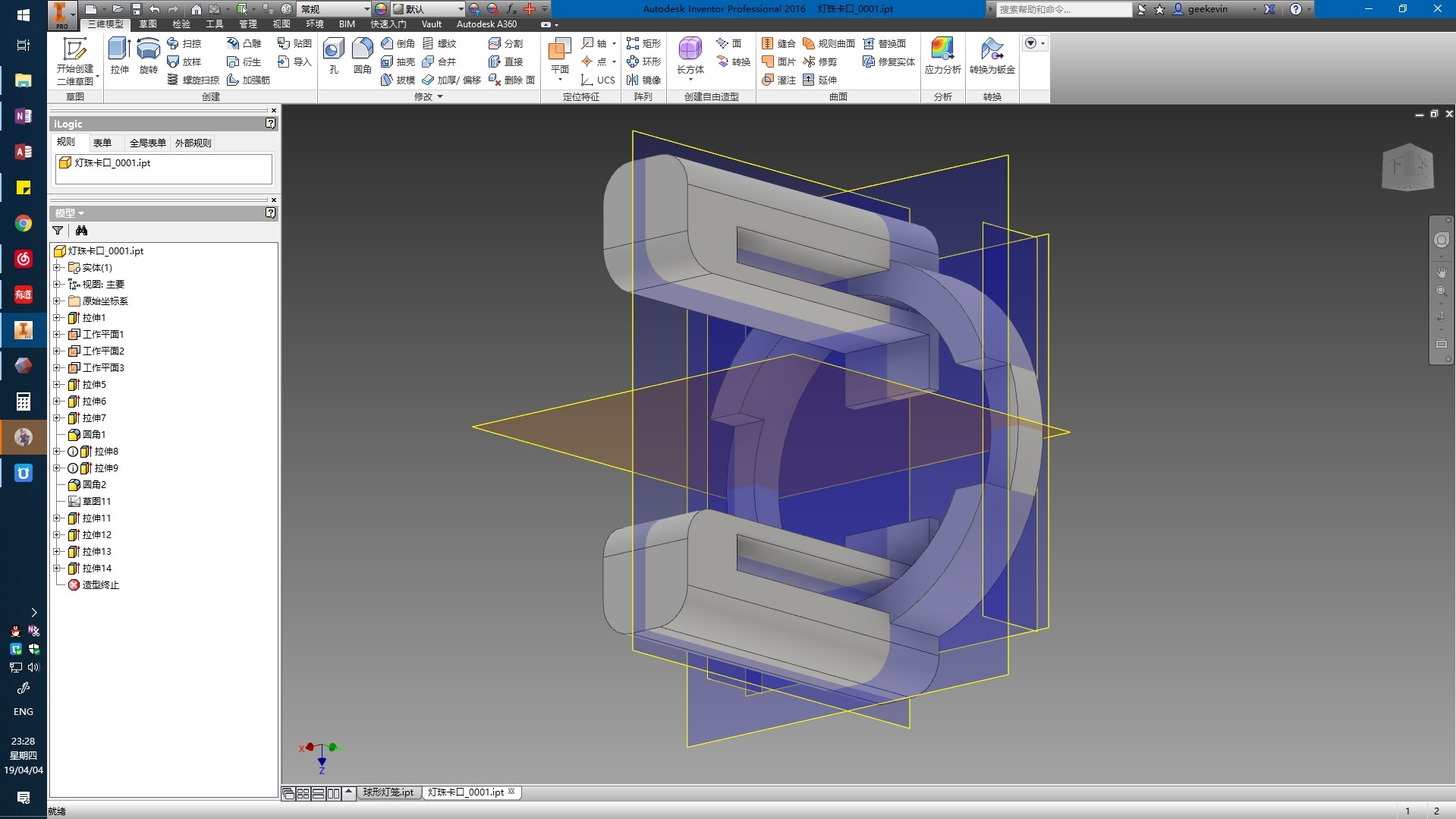

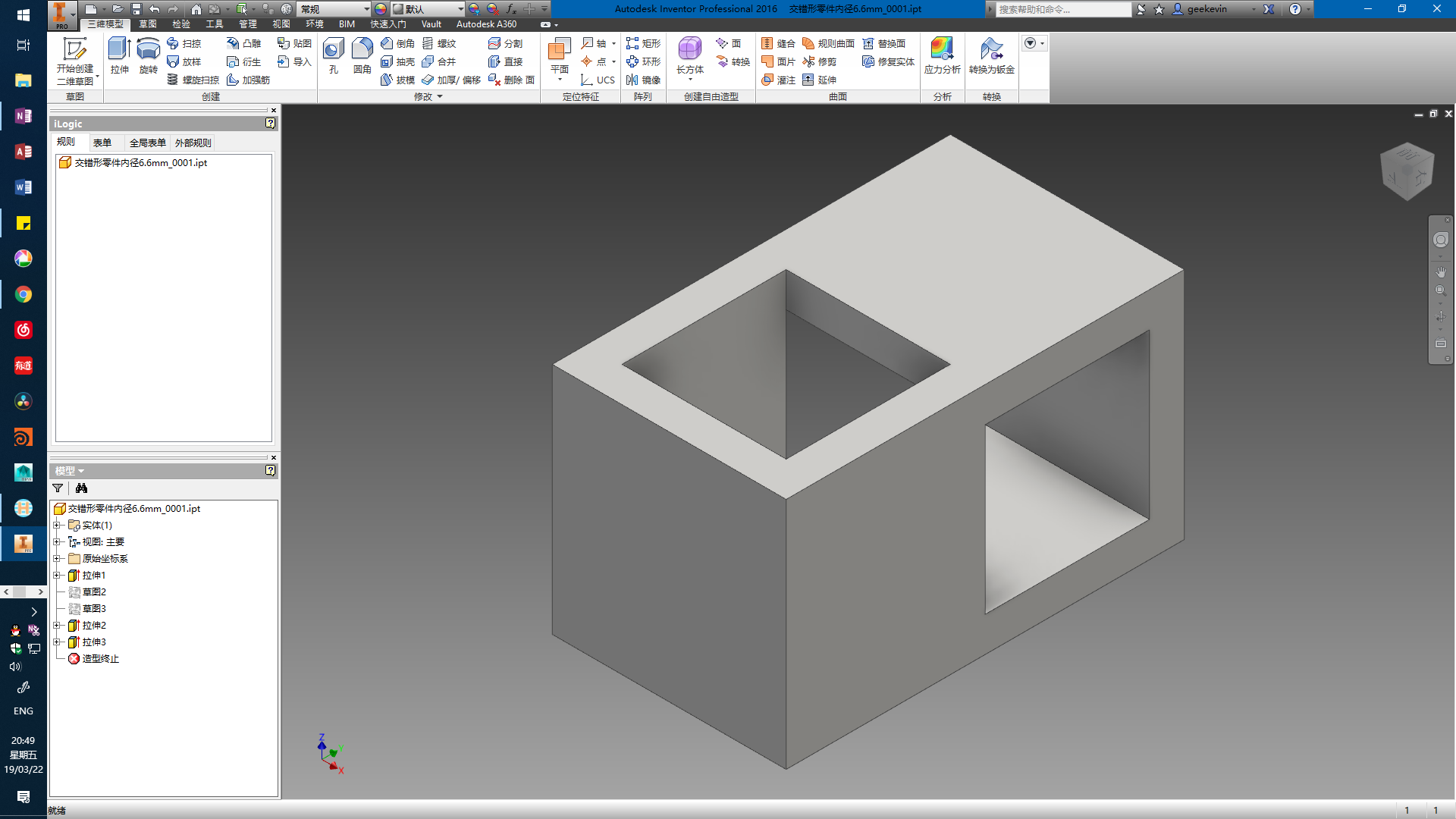

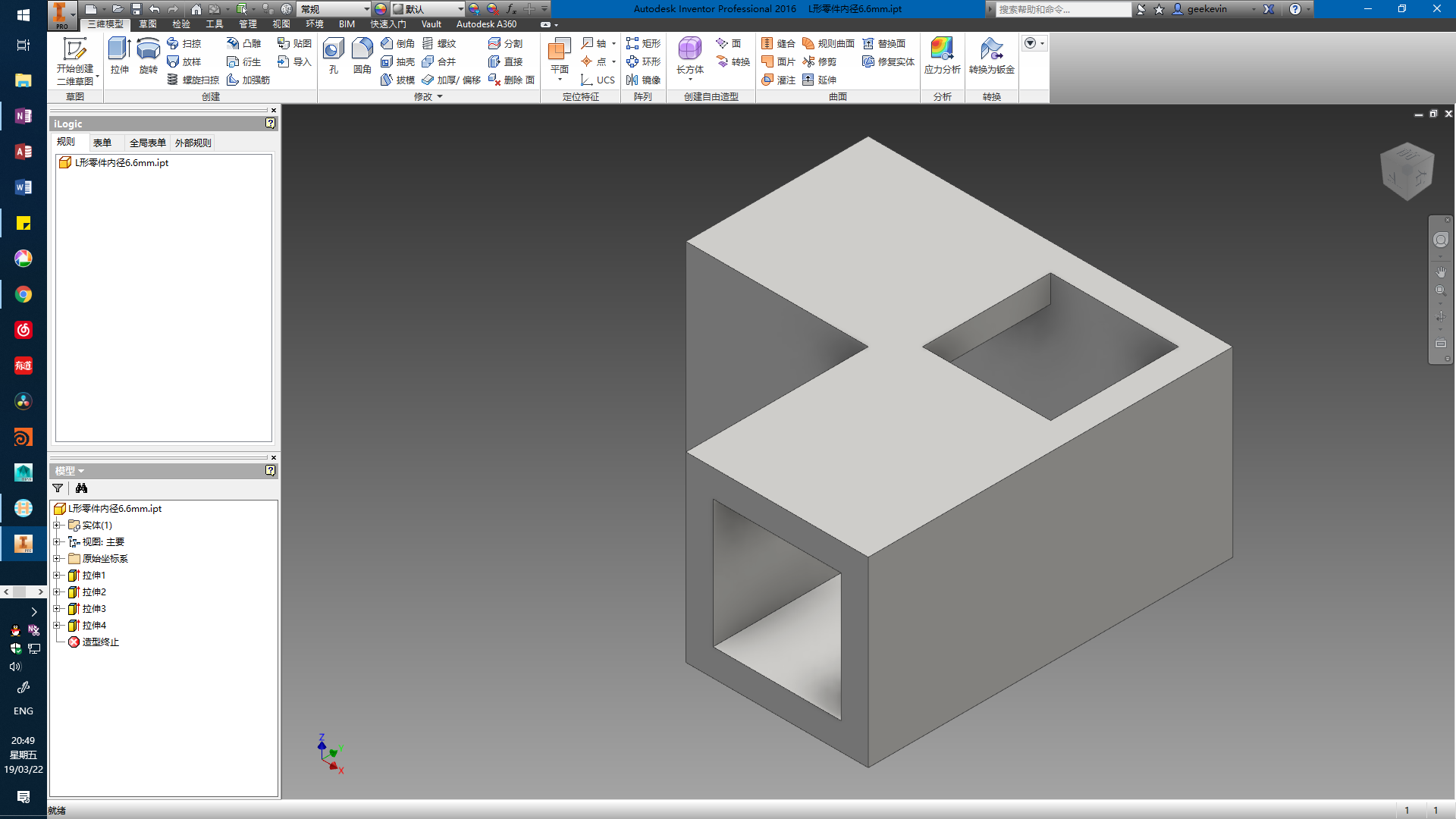

建模软件用的是Autodesk的Inventor Pro。原先使用的是maya, 但maya在零件尺寸的修改调整上不太方便,毕竟是走影视工业路线的。Inventor的操作逻辑个maya很不一样, 开始的学习极其痛苦, 不过一旦上手极其过瘾!

由于新的框架采用了直径6mm的松木方条, 所以零件的内径设为6.6mm,留了0.6mm的余量。

↑把零件集合起来进行打印↑

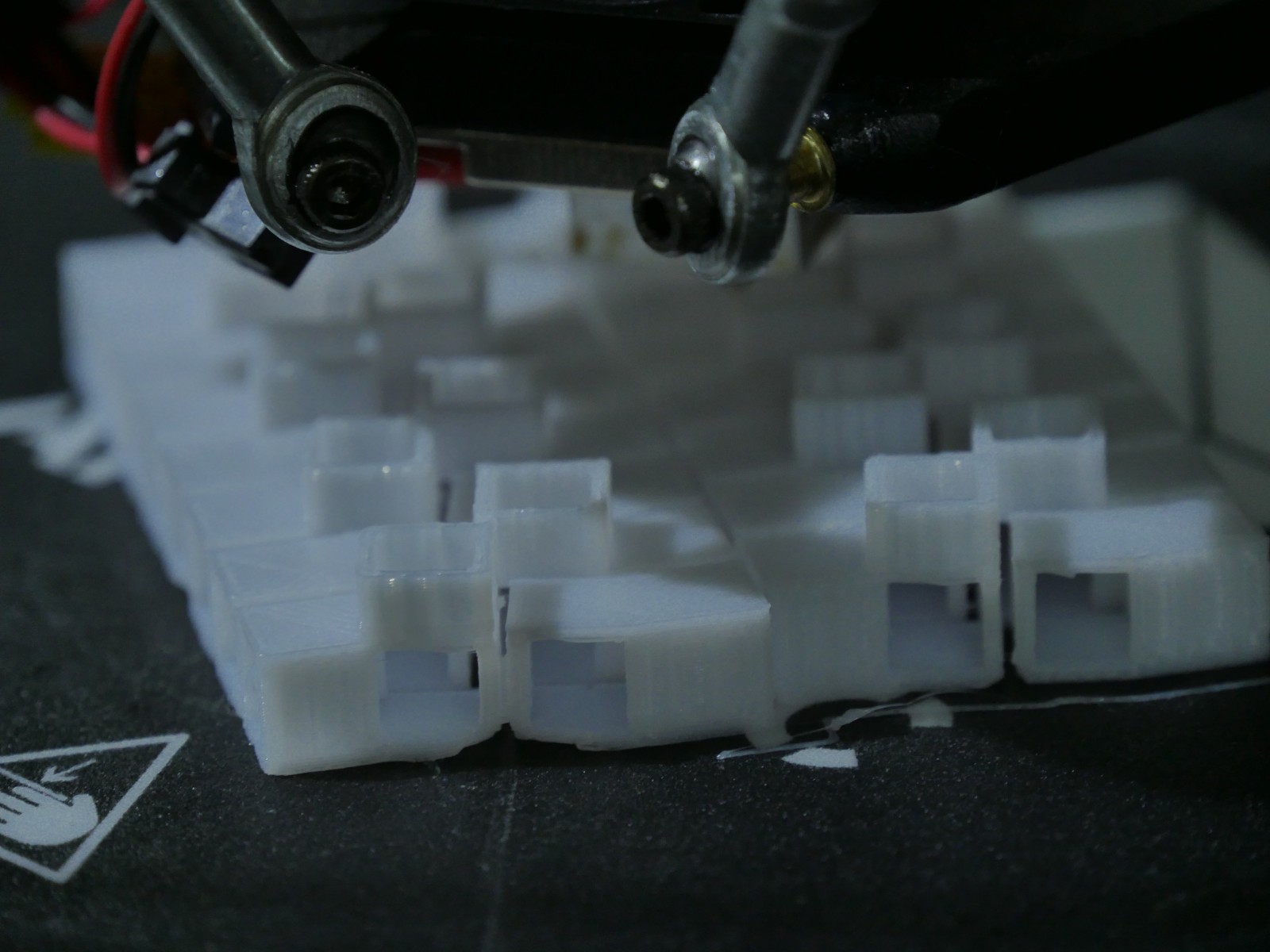

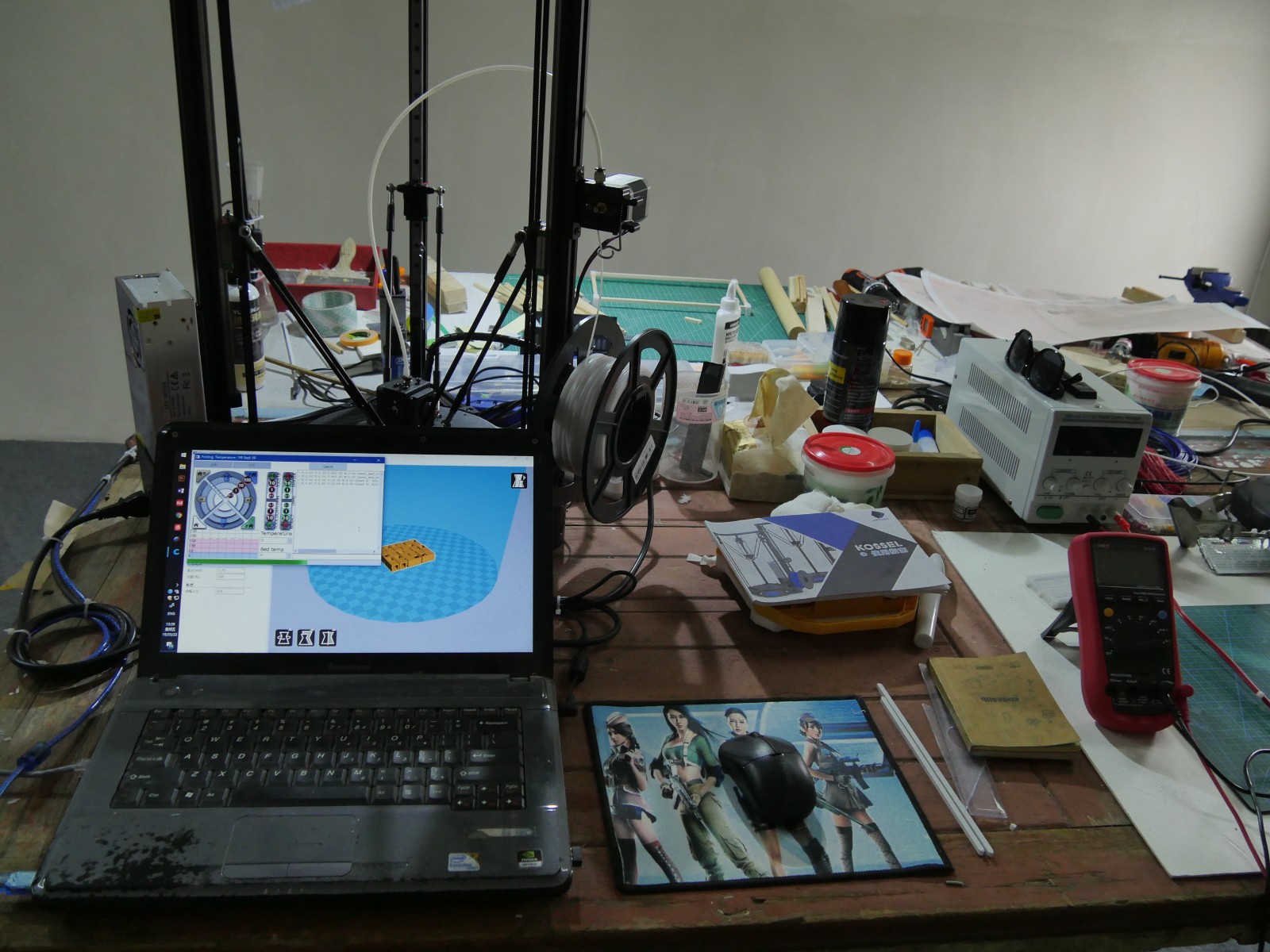

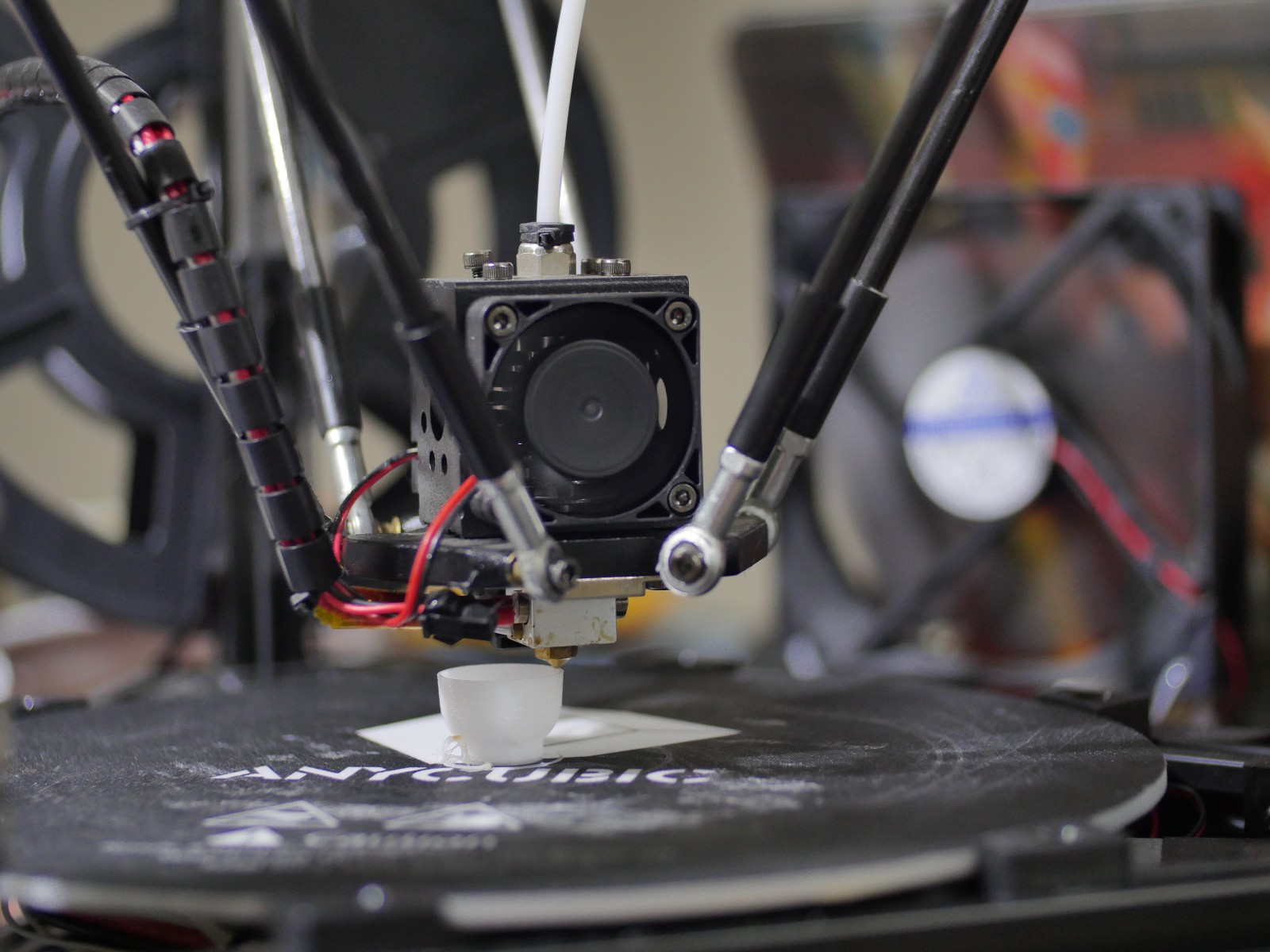

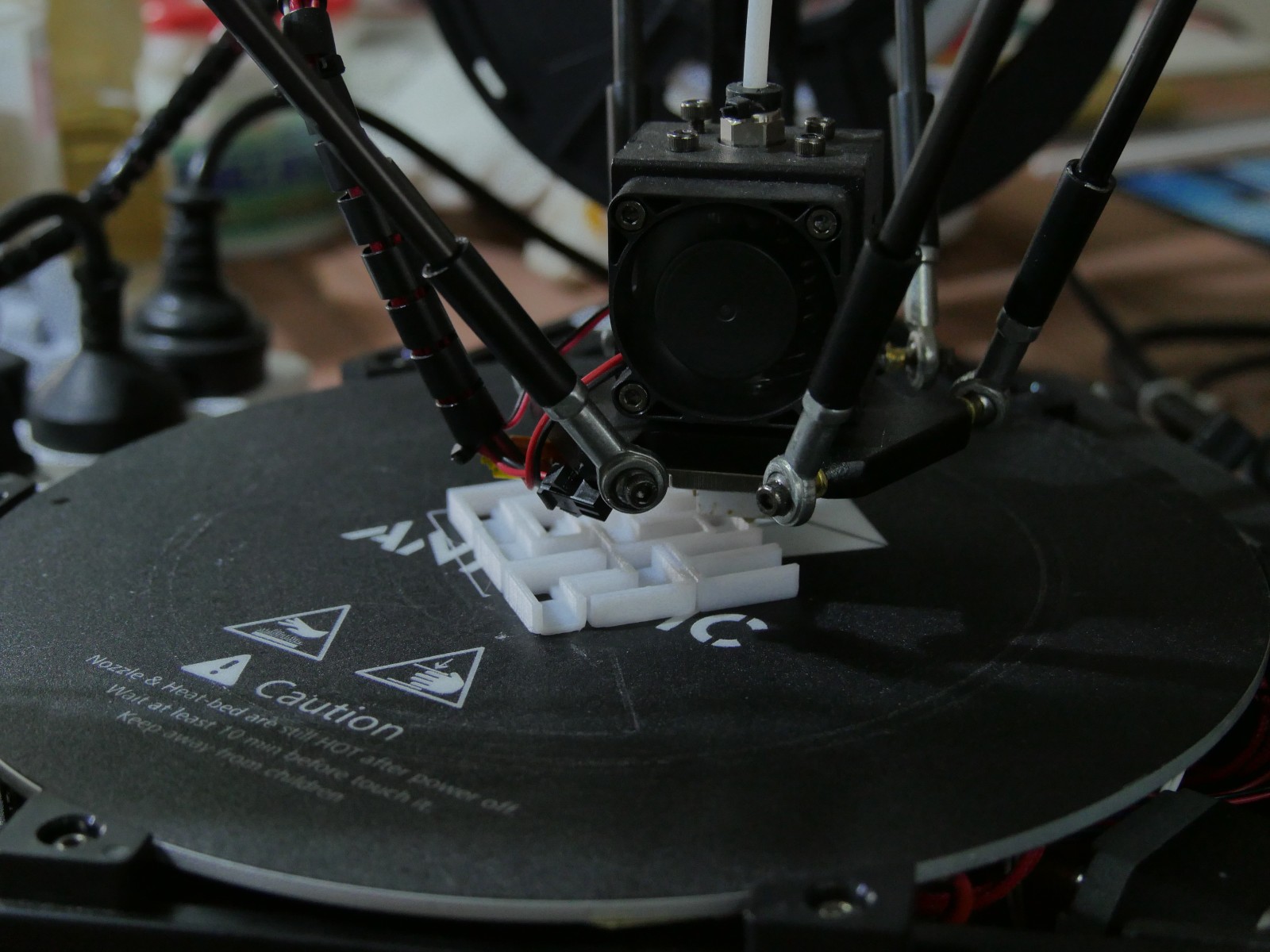

↑打印中↑

↑正在进行第N批次的打印↑

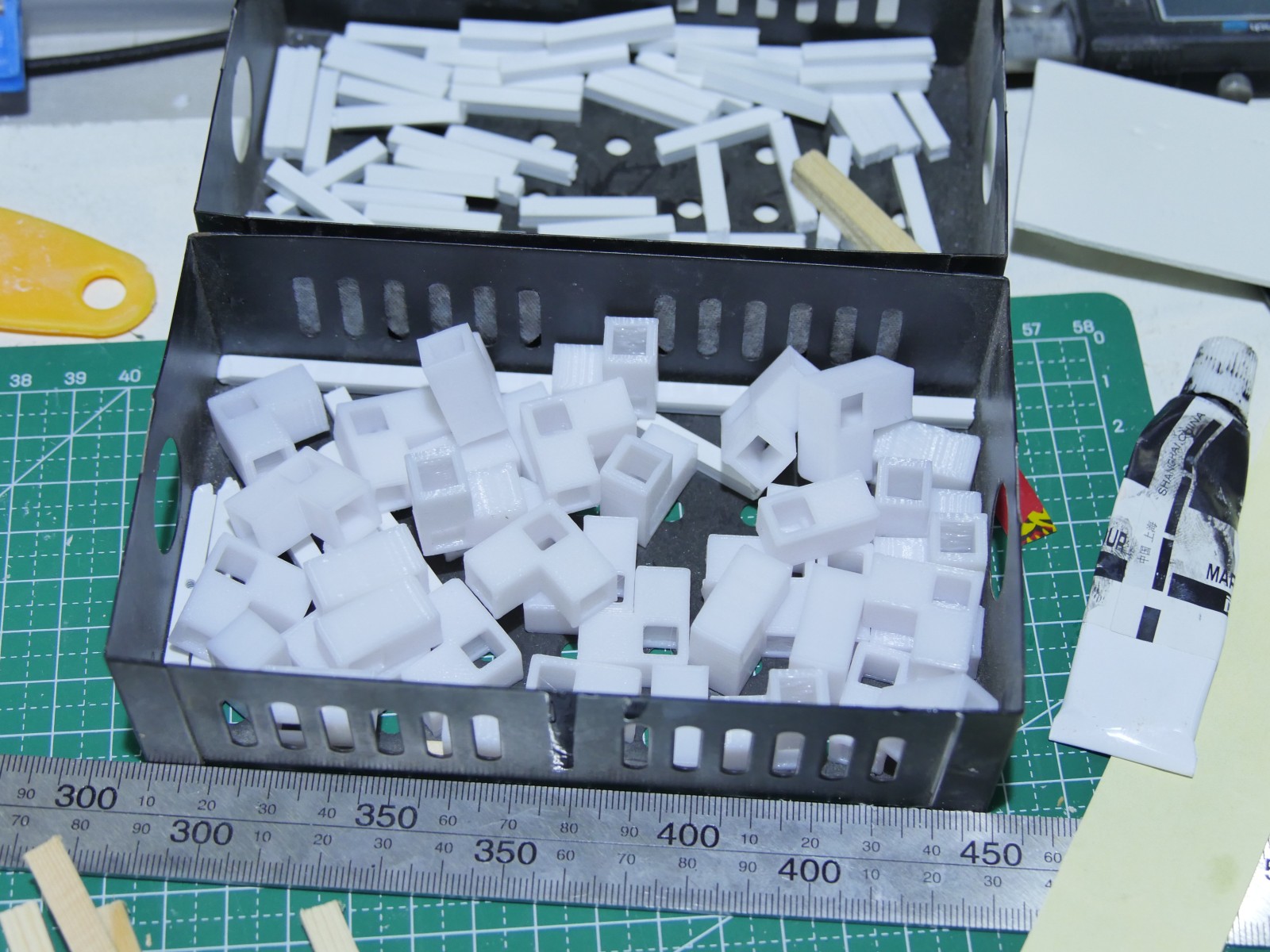

↑零件完成品↑

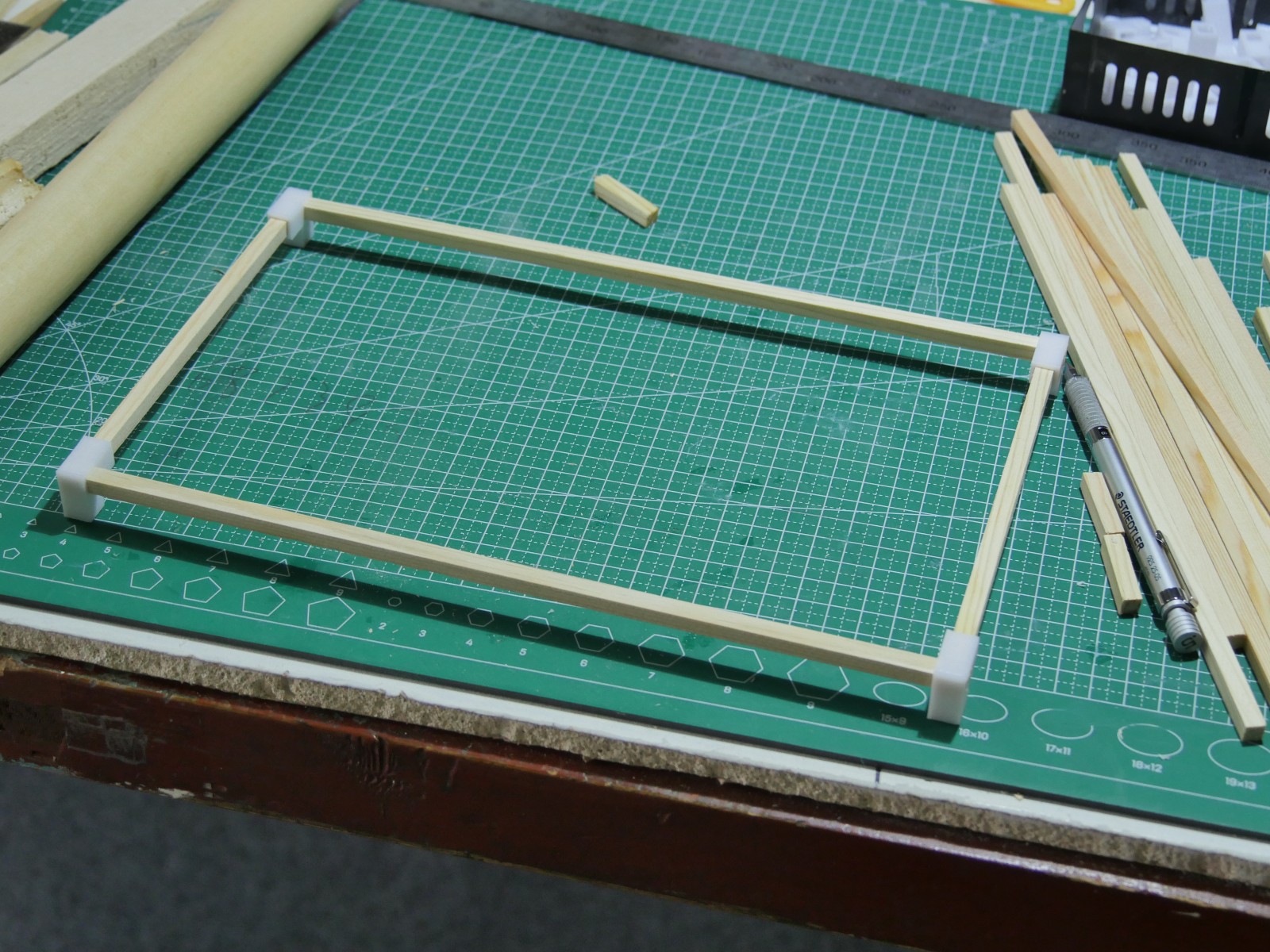

插上去试了下, 刚好合适!

3D打印果然适合做原型, 批量的话感觉还是注塑机好, 看到别人DIY的桌面注塑机口水直流..

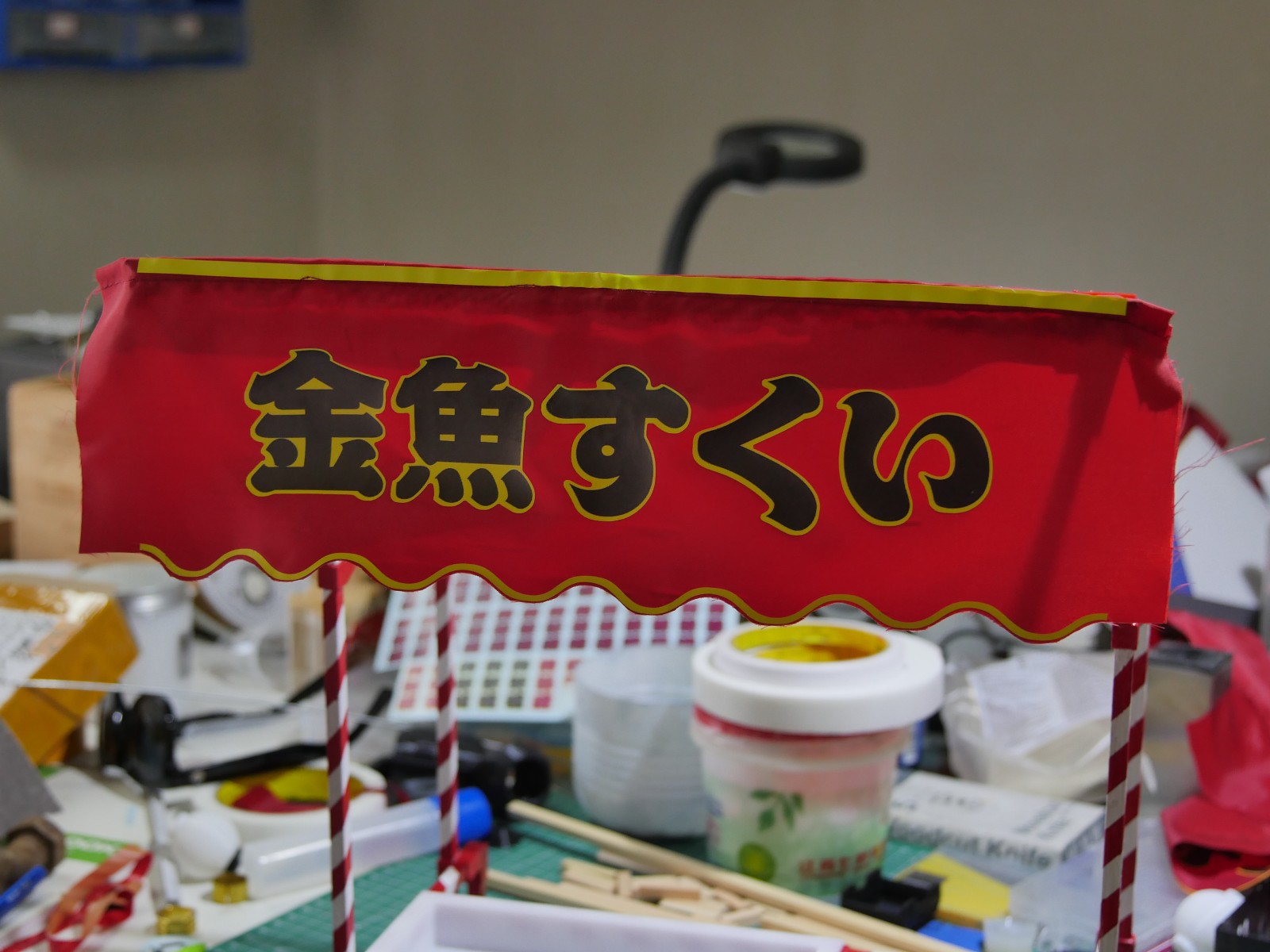

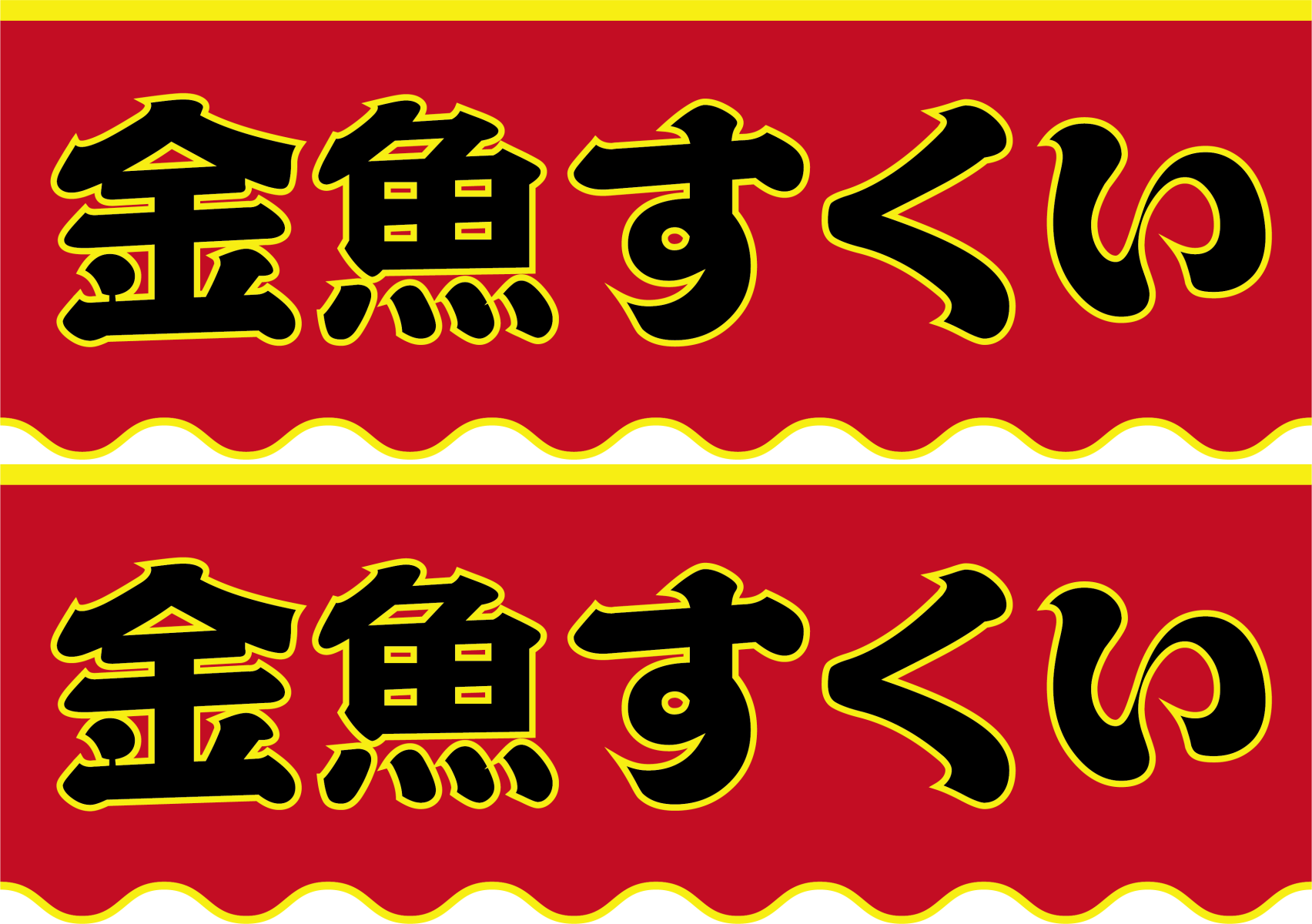

根据网上的参考, 制作了顶棚边沿挂下来的布的图案(话说这布叫什么?),因为浴衣蕾姆的颜色比较清淡, 所以这颜色很可能也会进行调整。

19/03/24

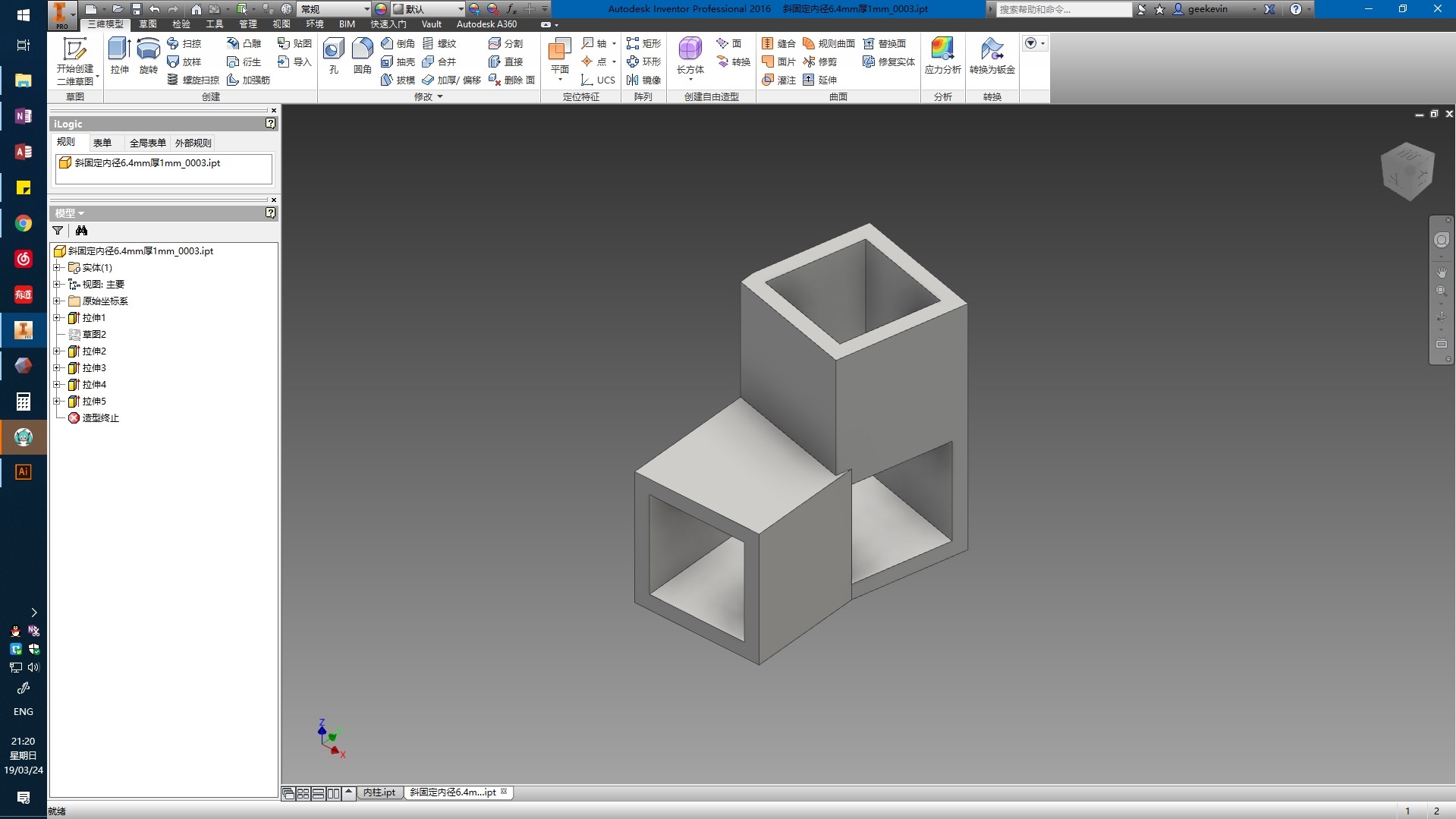

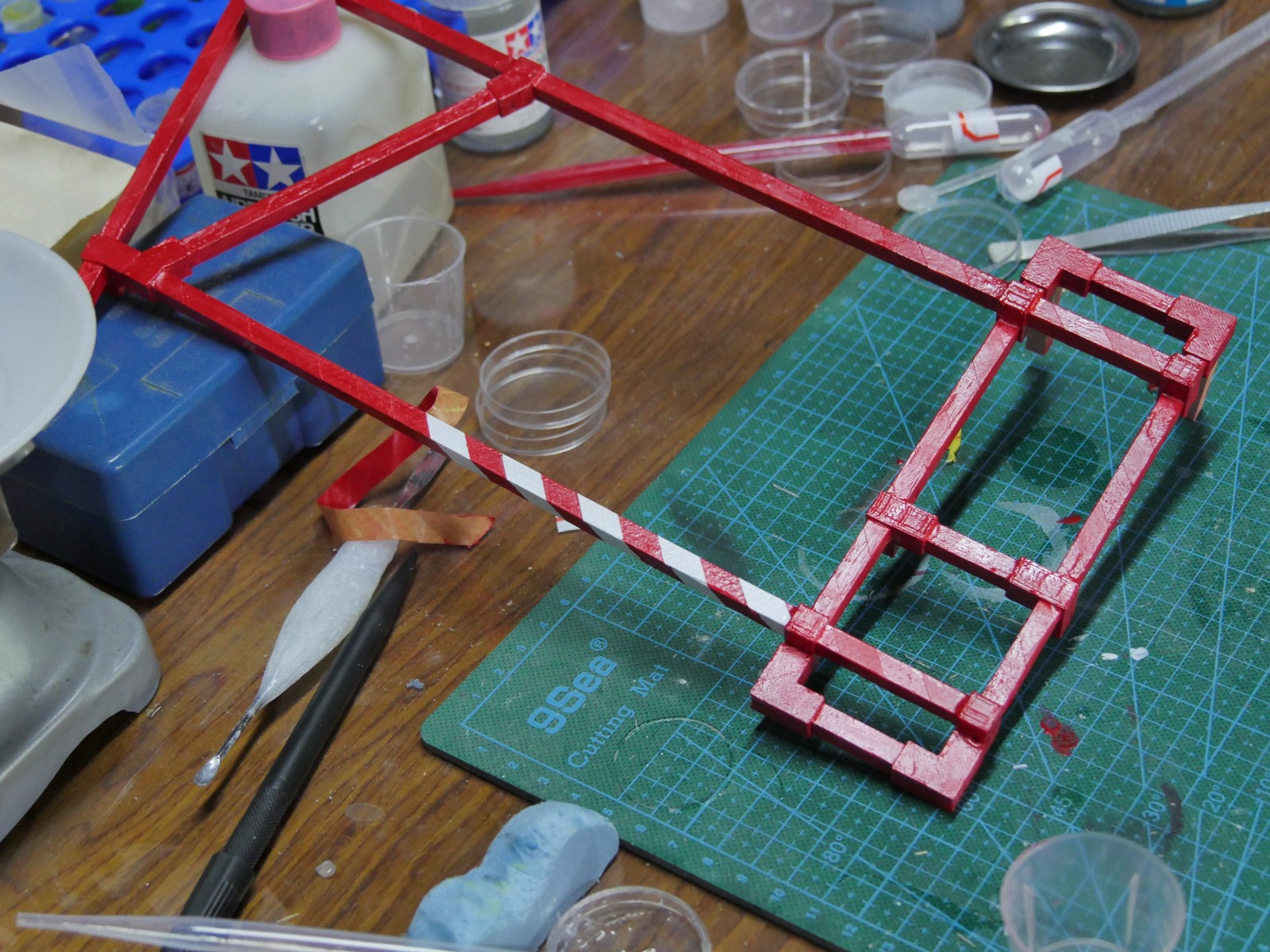

昨天把所有加固件修薄至壁厚1mm重新打印, 另外又设计了几个斜角的加固件

像这个设计到多个角度的后来安装的时候才发现是不能对称使用的, 于是赶紧把这个零件镜像了一个再打印了一组。

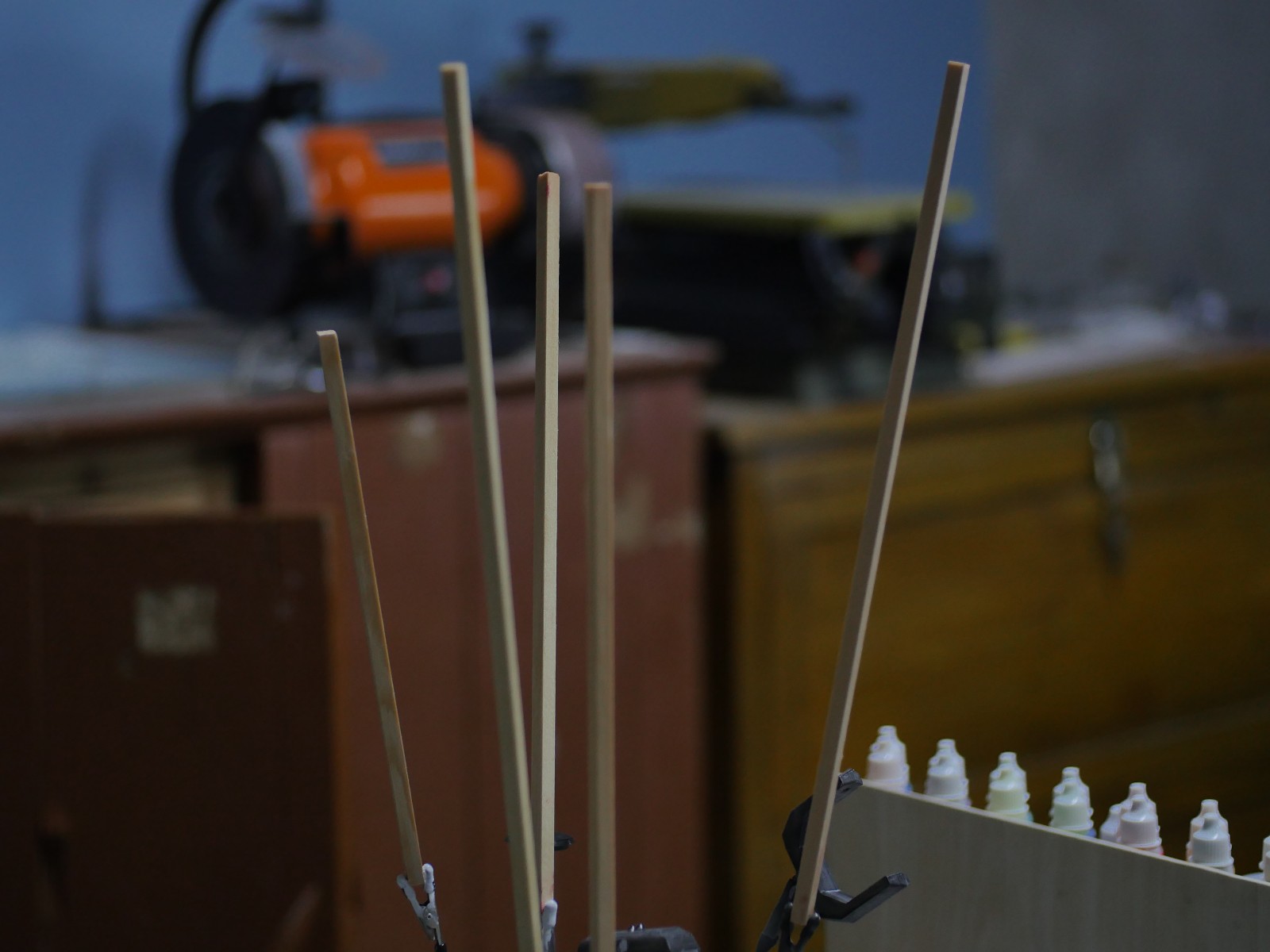

木头也进行了切割作业

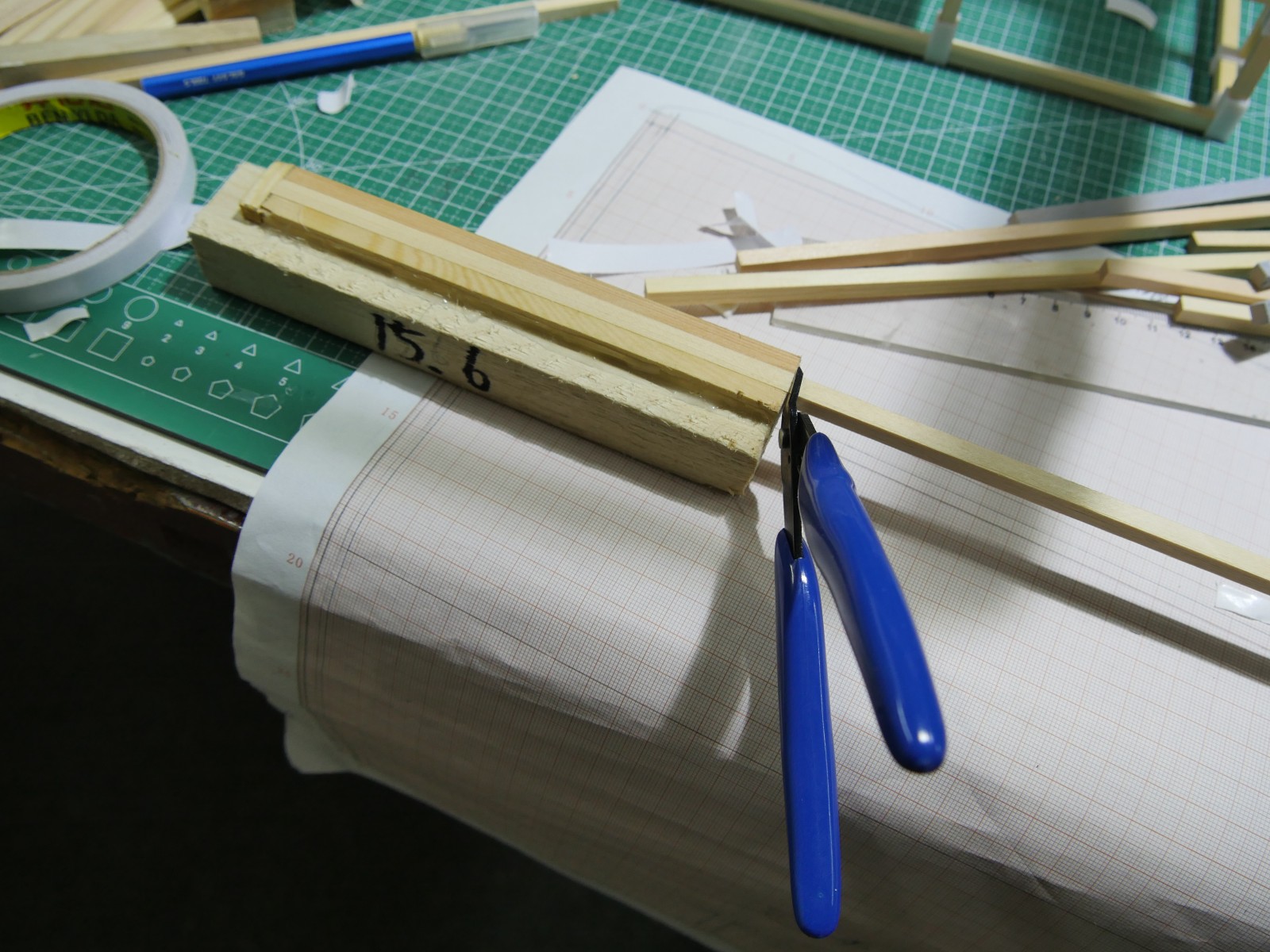

原本是准备用卡槽做模具一个一个剪的,因为台锯声音实在太大,会吵到家人, 最后和家人商量了一个时间点后, 在那段时间可以自由使用。

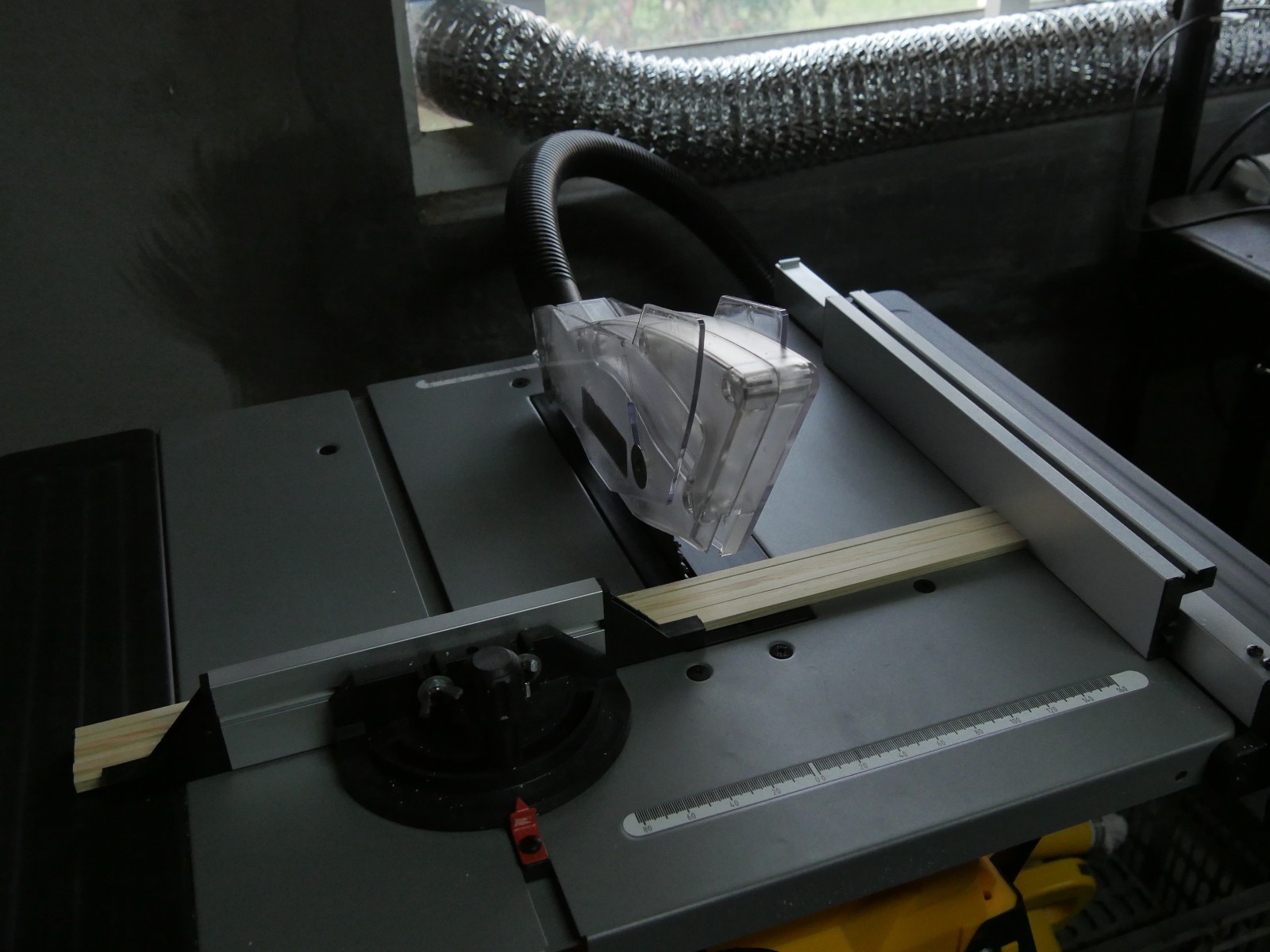

↑土法裁木↑

今天主要在纠结灯笼该怎么做

一般就这两种, 大概率会做长条的那种,至于这么做还在摸索中,

可能会用竹子做框架或打印框架再包裹雪梨纸, 也可能直接打印出外壳。 大家有什么好的想法欢迎在下面留言!

另一个纠结的是上色的问题, 框架该用什么颜色?怎么上色?

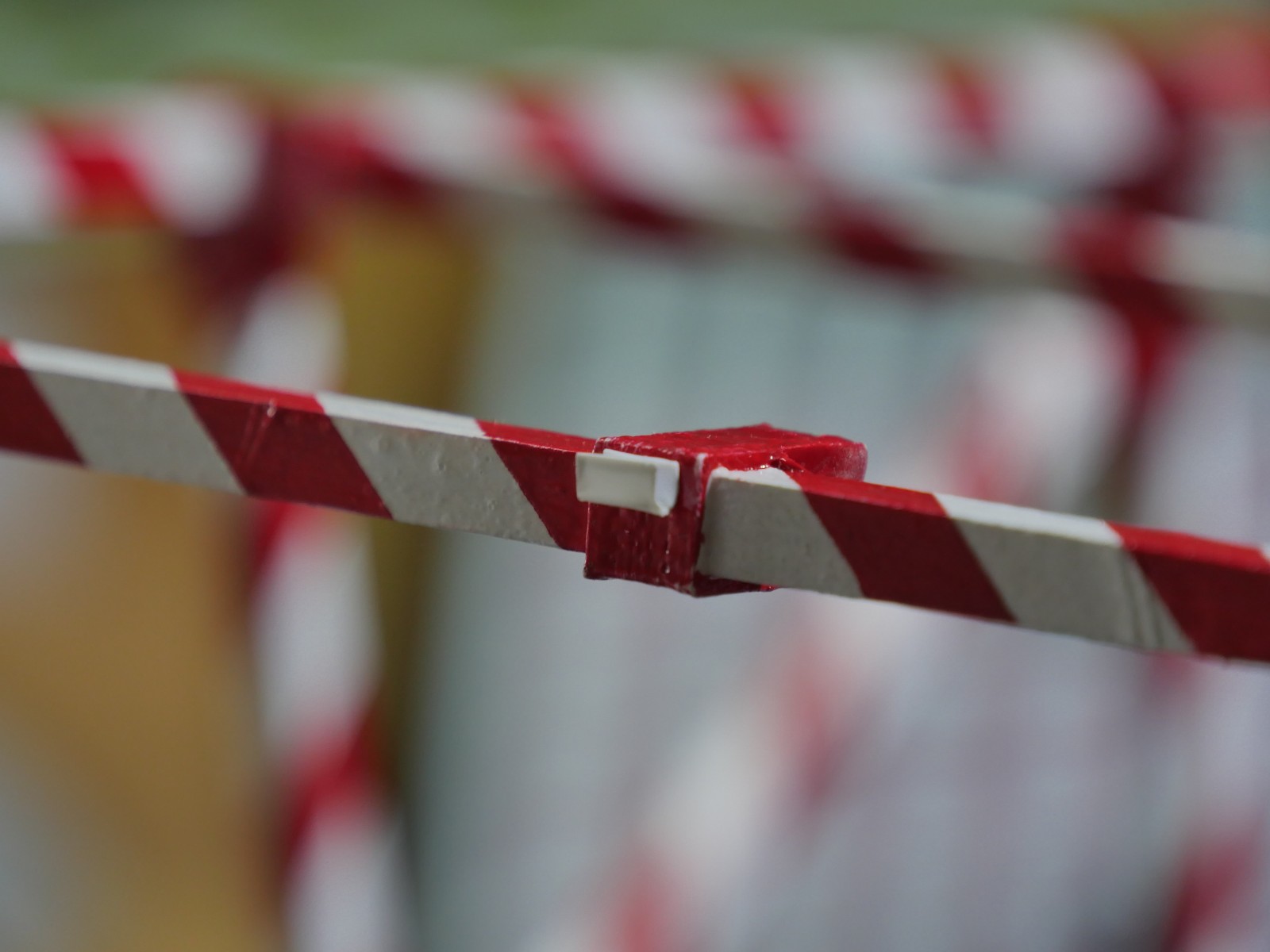

目前的想法是给框架上红白相间的斜纹, 就上图那种

怎么上色是最头疼的, 因为没有上色经验

基本想法是先上白色然后用遮盖带再上红色

尝试1:喷涂

没掌握要领, 而且很麻烦, 还是说这种材料不适合上喷涂?

尝试二:笔涂

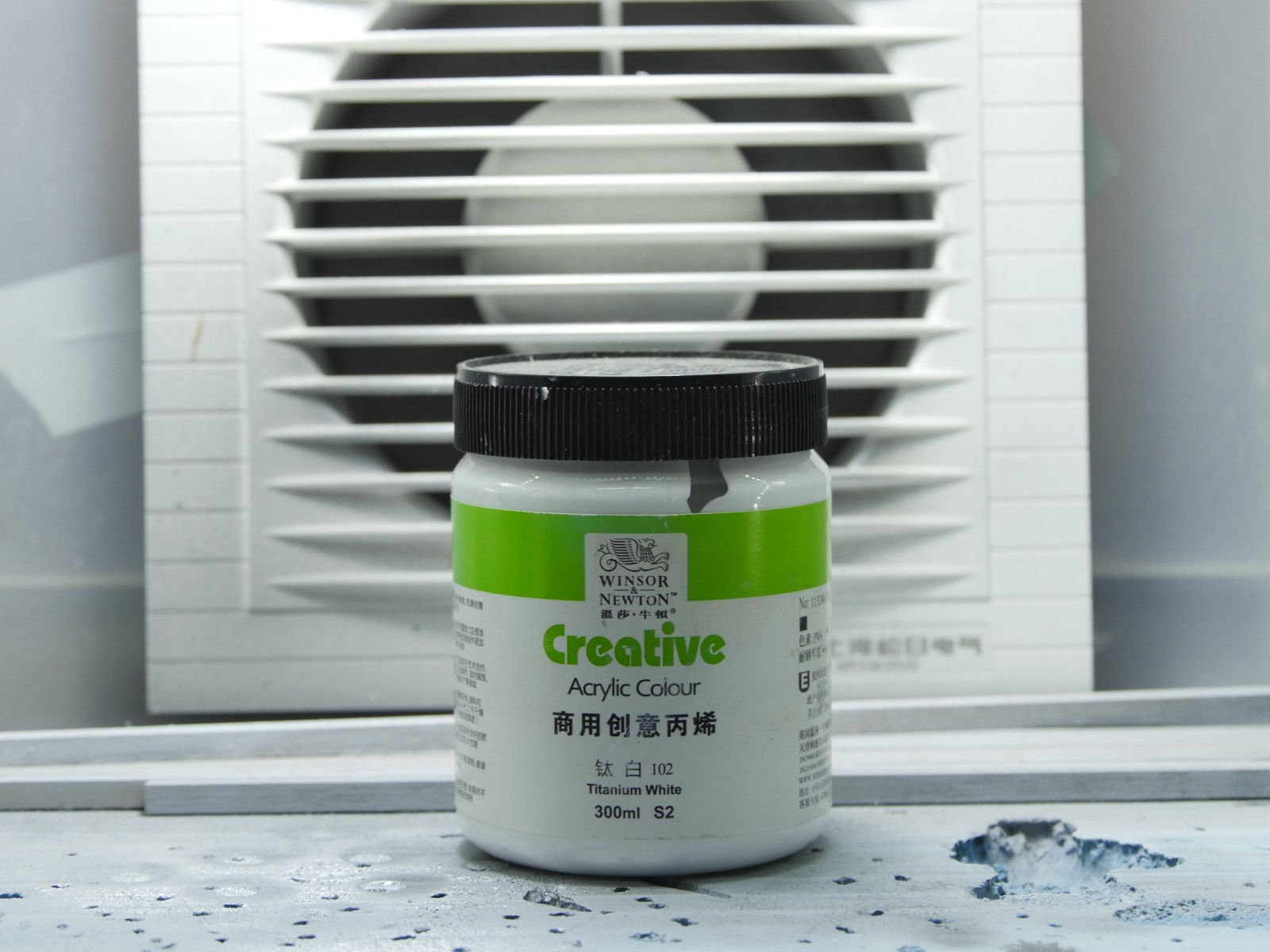

使用的是丙烯颜料, 效果不错,就是要注意不要留下笔触,灯干了再上红色

↑丙烯有两大瓶, 不愁用完↑

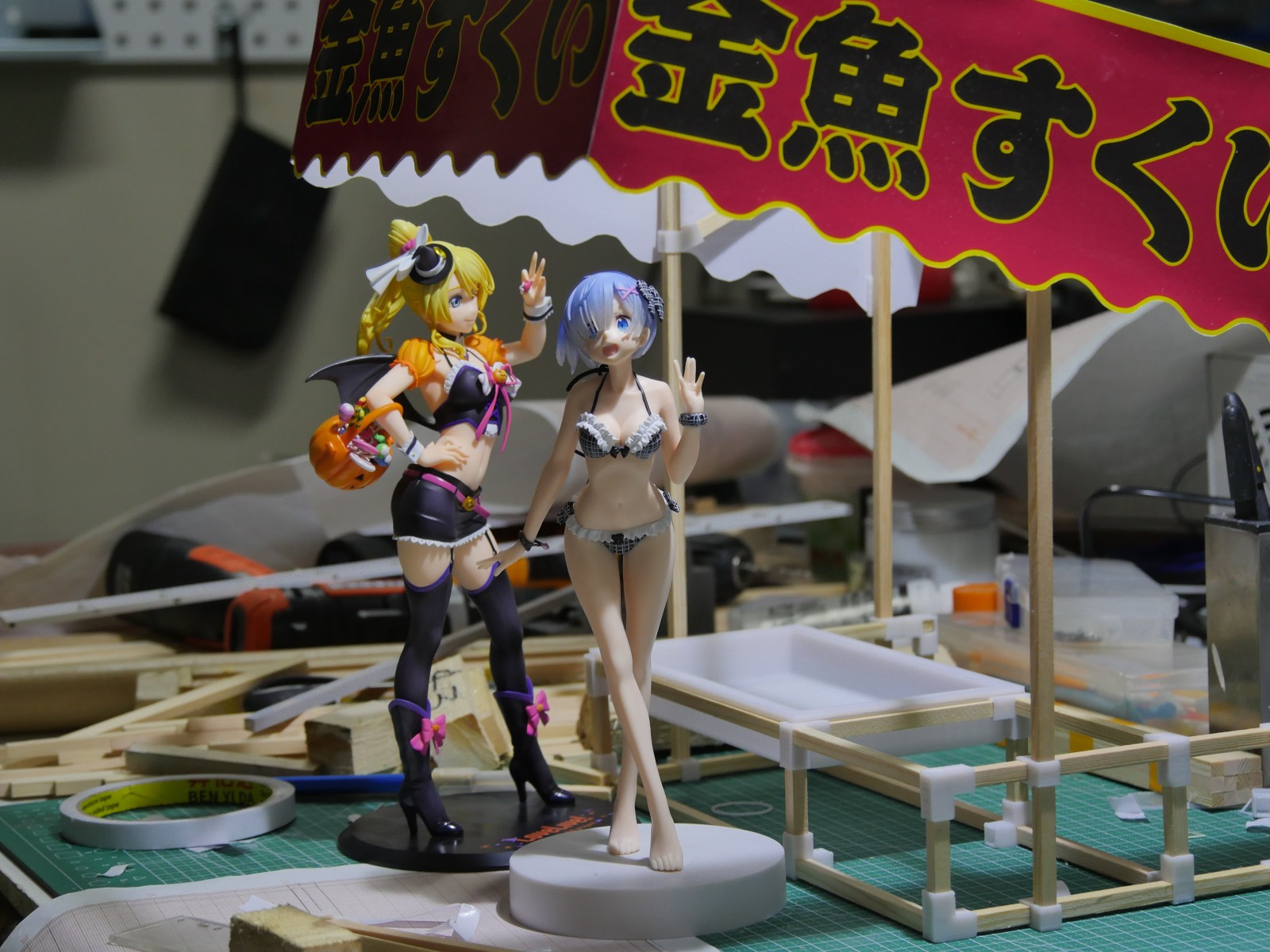

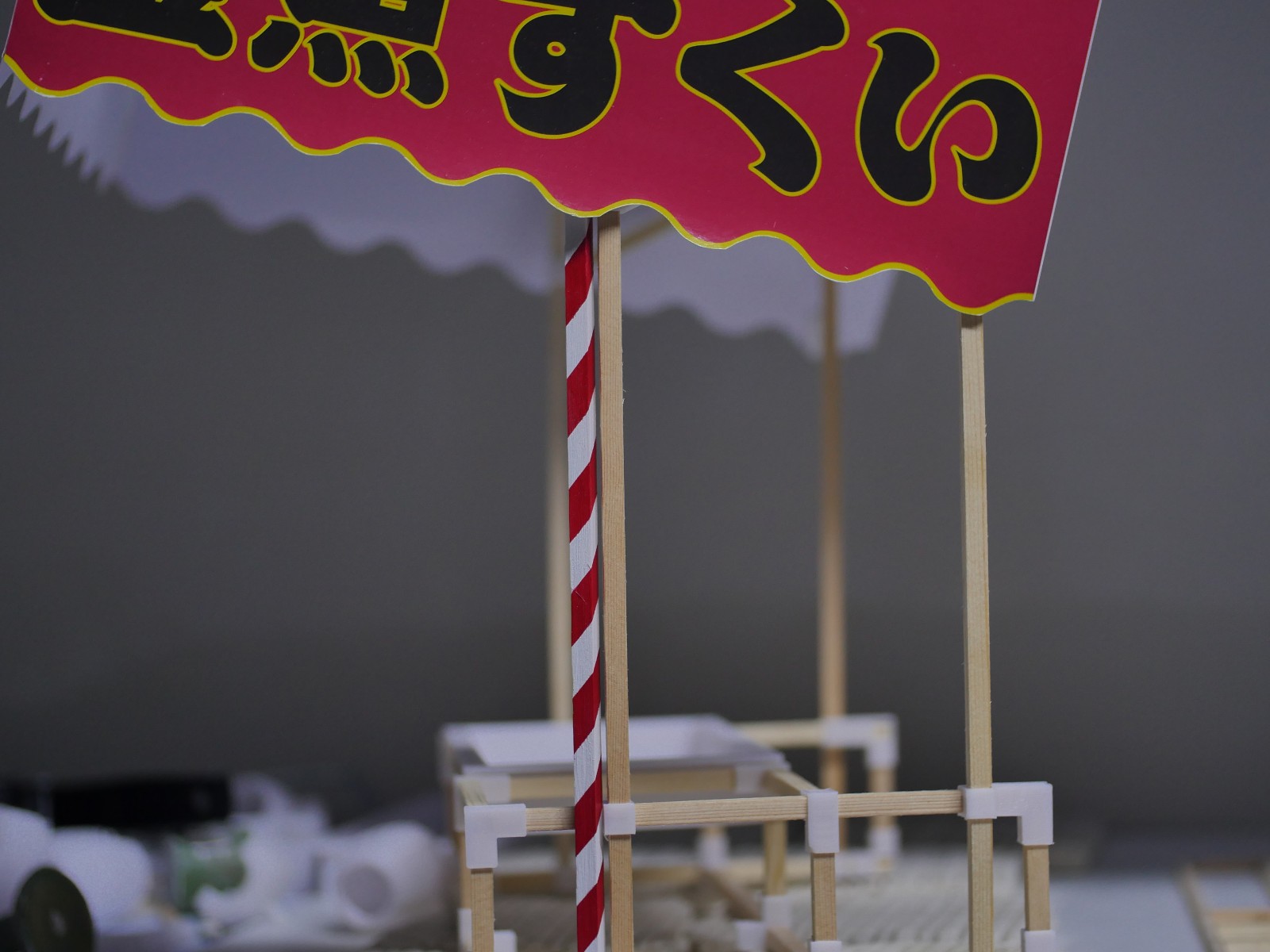

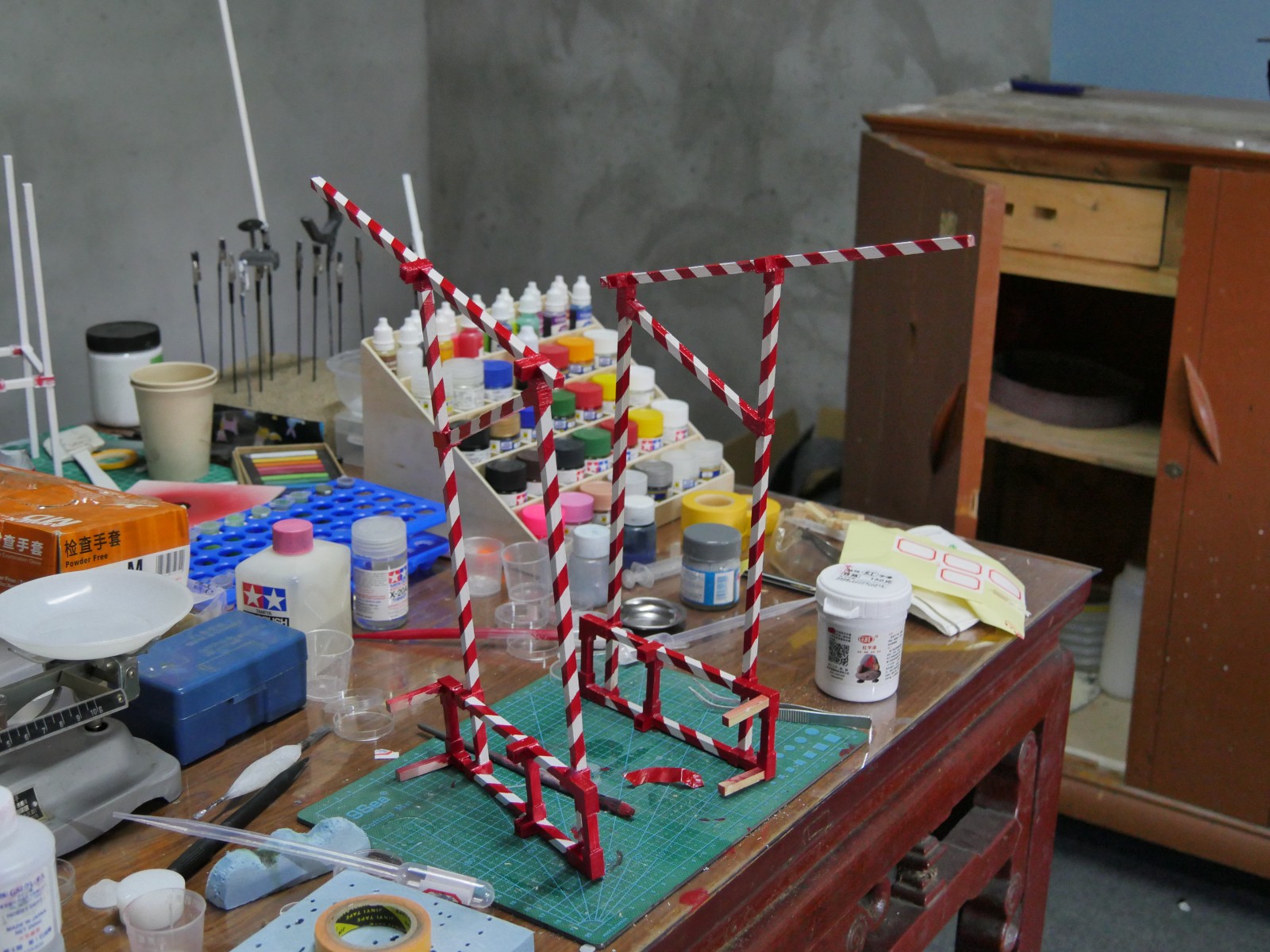

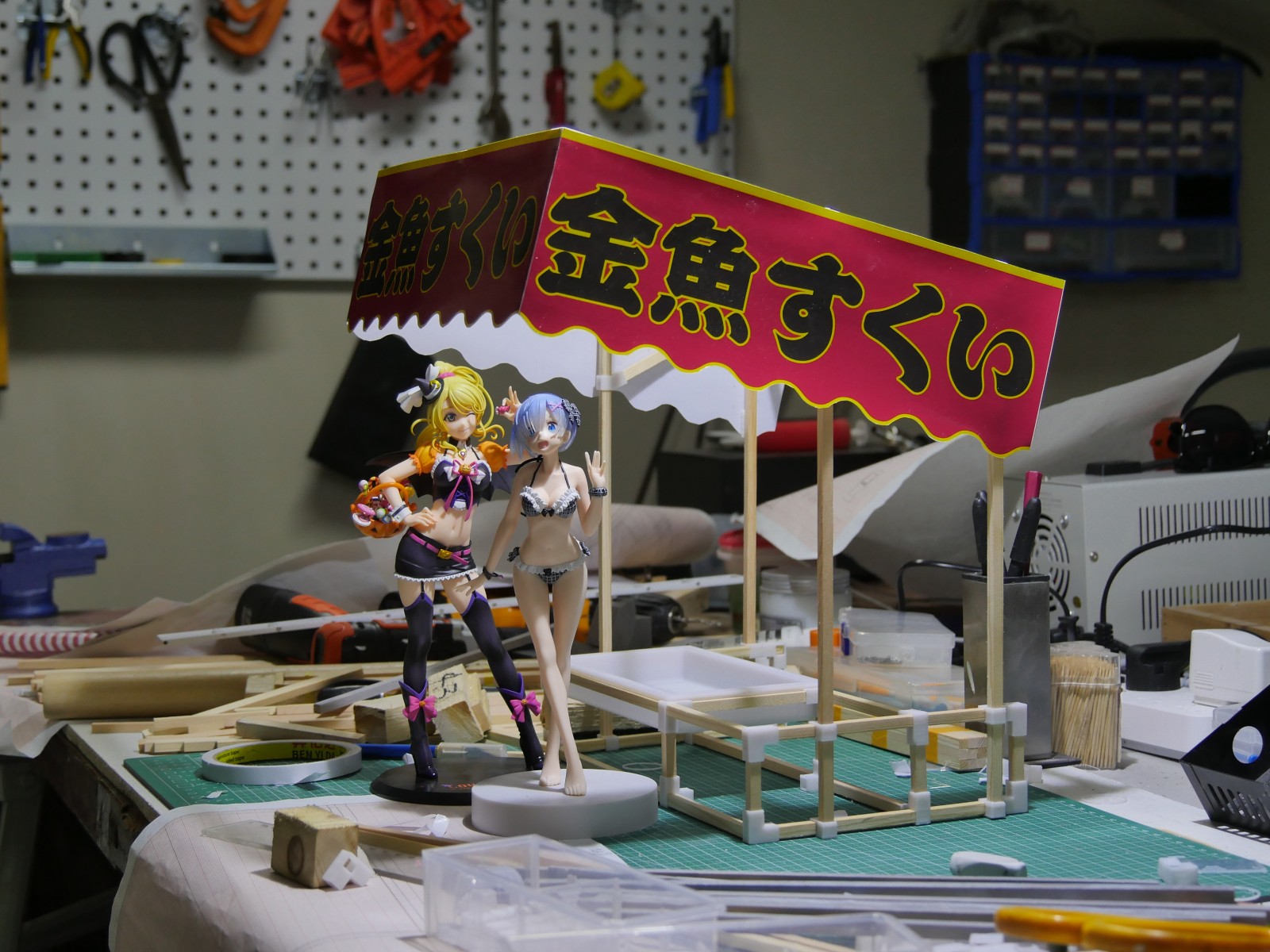

框架这边姑且先搭了起来, 挂帘布(姑且就这么叫吧)也先粘上去看看大的效果。

有几处要调整的地方:

    挂帘上的字太大了

    挂帘需要换成其他的透点光的材料, 比如透光纸或布料之类的

    里外都要有颜色

现在台子周围还要上一层板子, 把加固零件隐藏了, 这个留到明天搞

另外要添置的部件和元素有: 金鱼、水、捞金鱼的网、彩色小水桶、装金鱼的透明袋子、鱼缸、商家的库存水箱,基本就是这些。

19/03/25

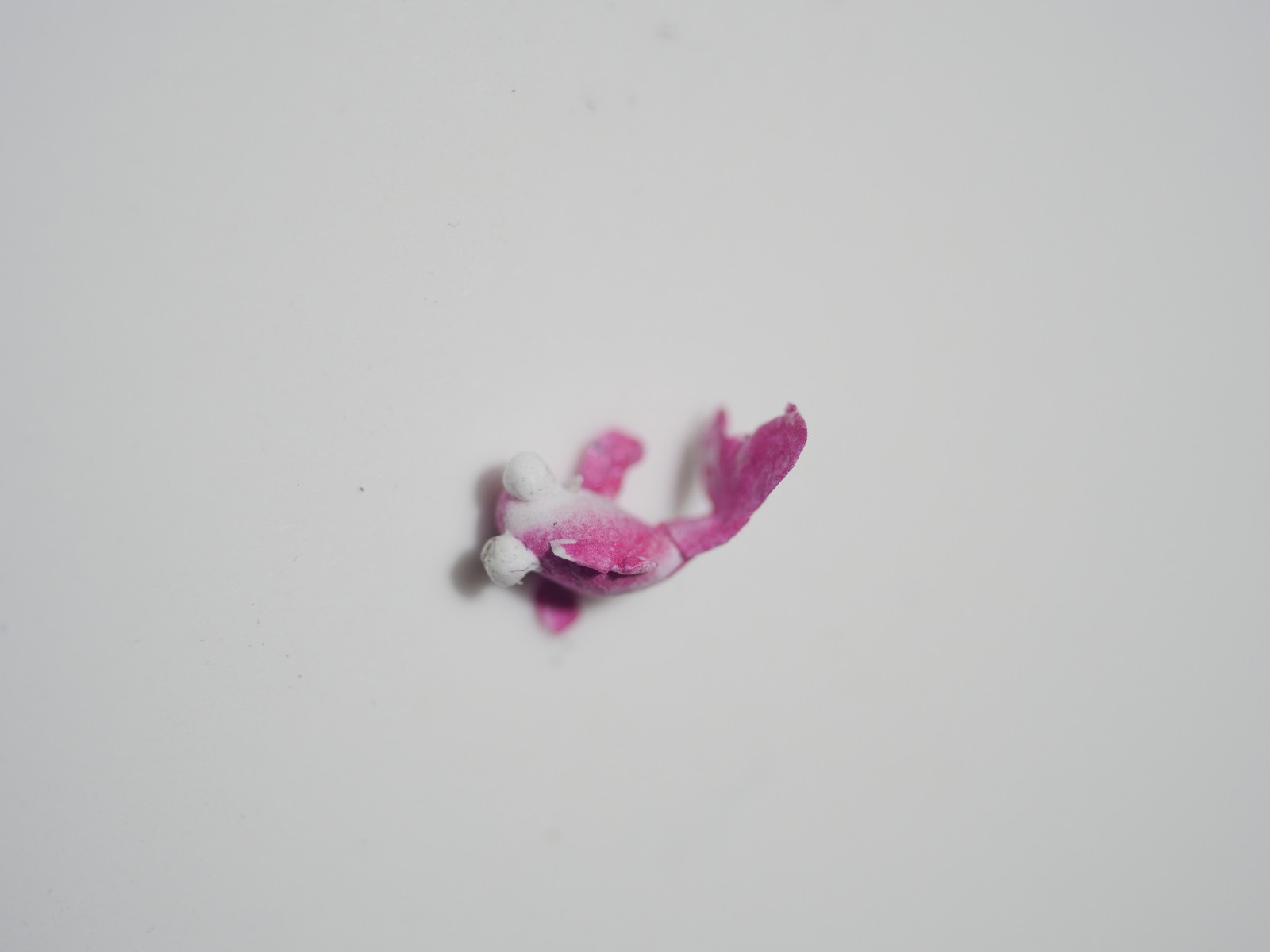

用超轻粘土制作了几只金鱼原形, 金鱼太小了, 制作一只就费了很多时间

↑把金鱼刷上凡士林放到硅胶里做成模具, 到时那一双鱼鳍八成会断在里面,到时再补上吧↑

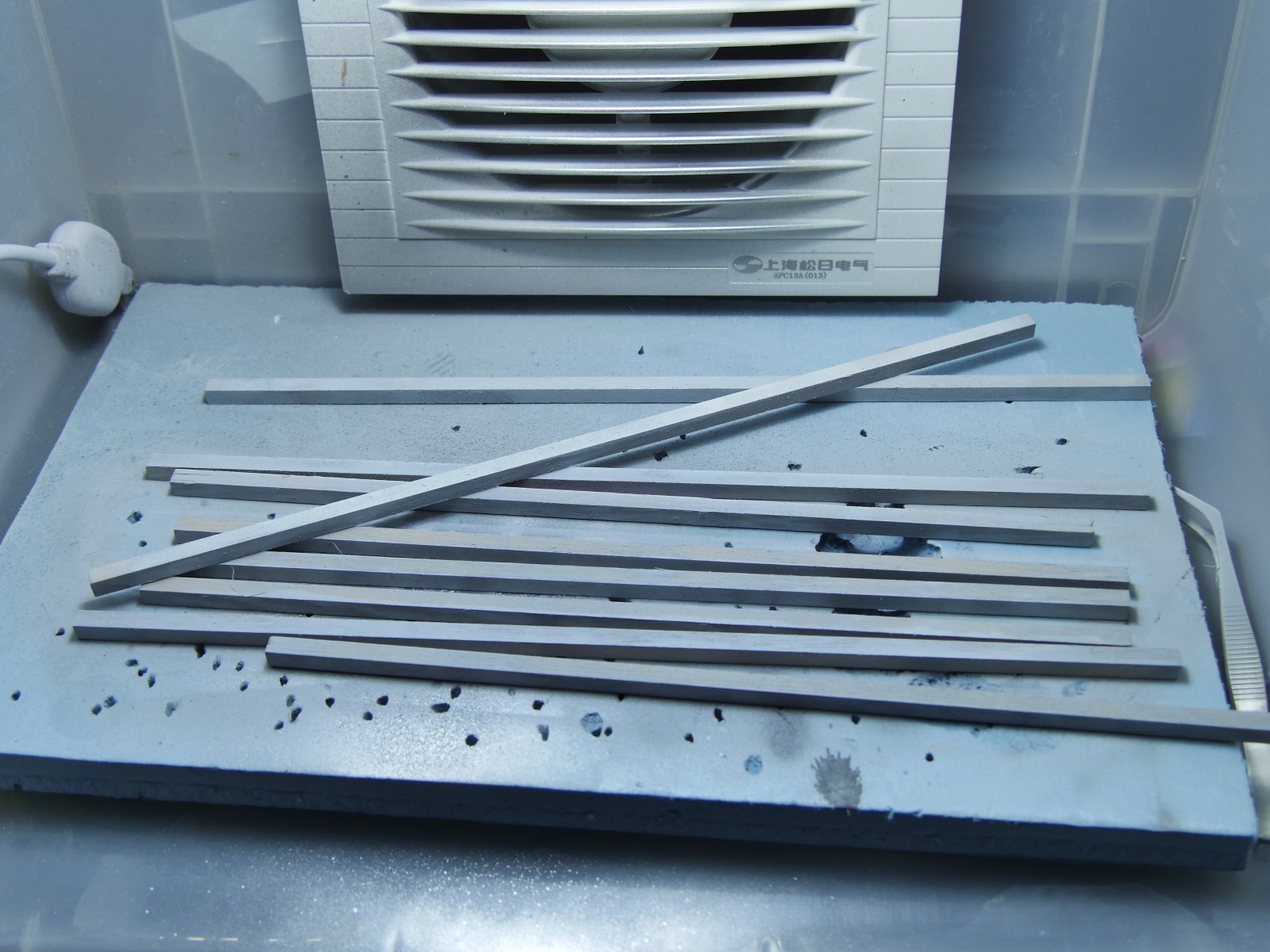

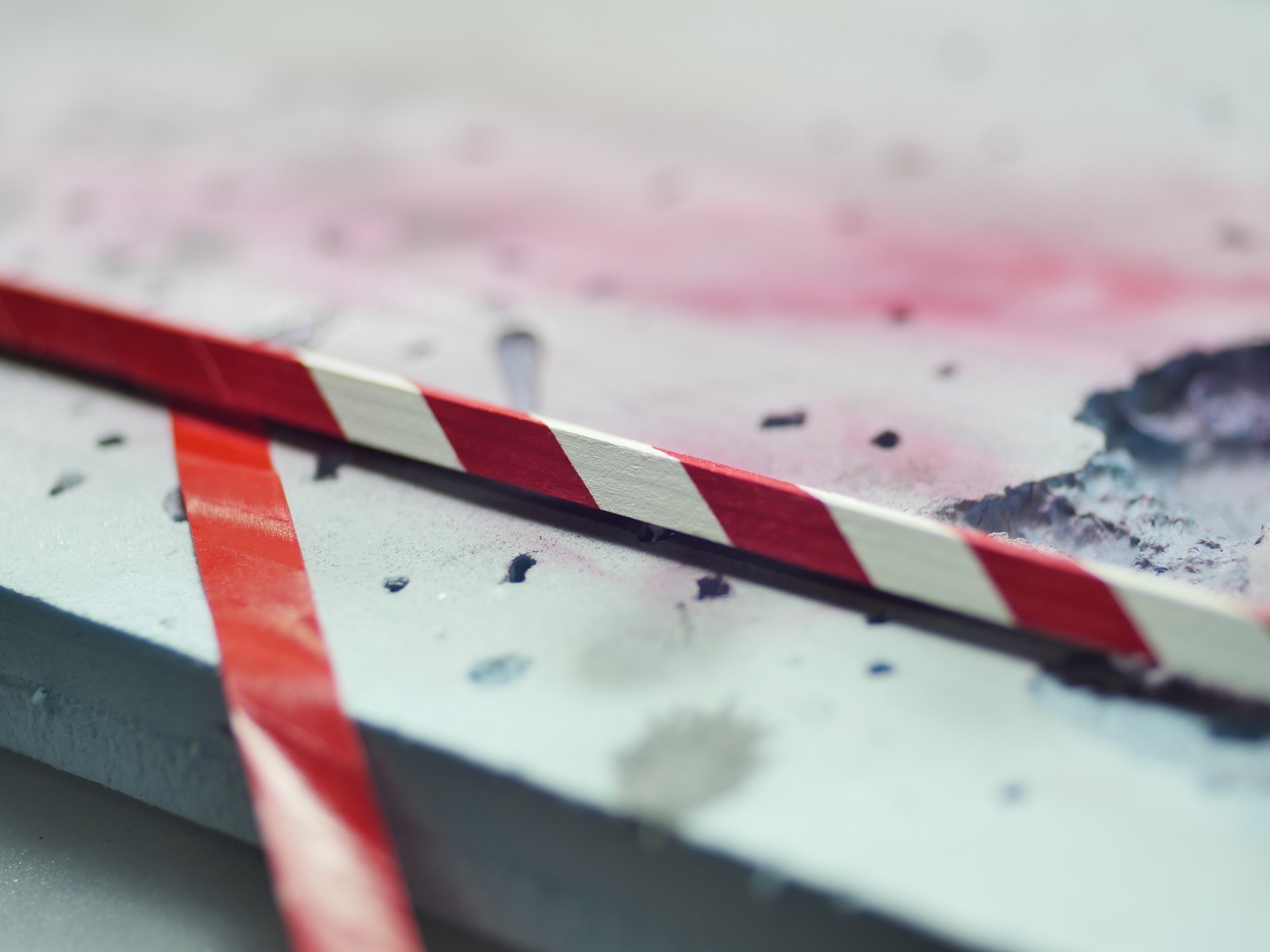

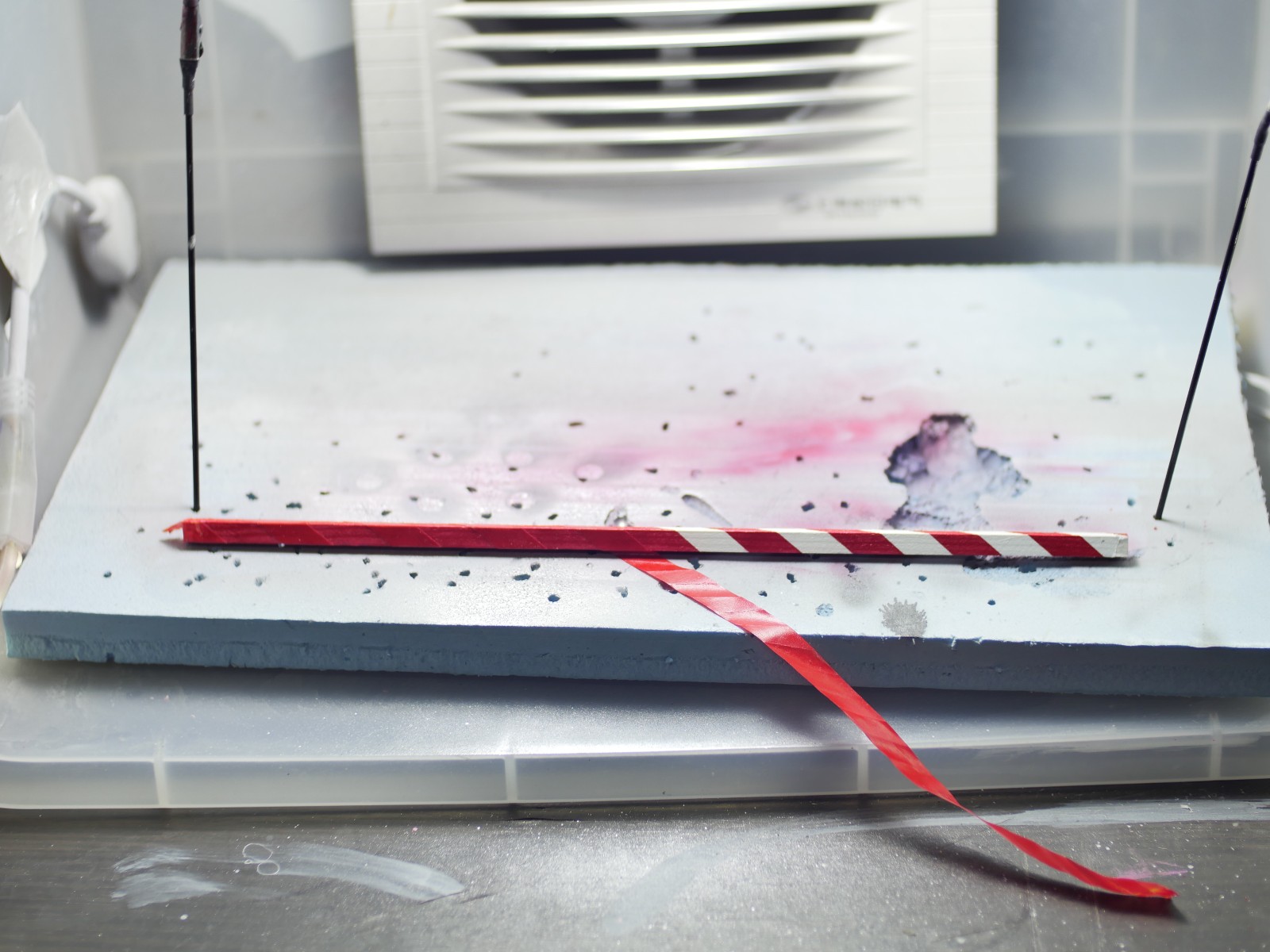

在另一边, 把昨天刷好白色的测试木条缠上遮盖带, 喷漆效果很棒!

↑摆上去看了下, 效果可以!↑

根据疾风大佬的指点, 把木条上了一层木器漆, 因为白色的丙烯颜料有很多, 所以白色还是笔涂了, 另外看网上丙烯颜料+75%酒精稀释好像可以喷涂, 这边酒精正好有一桶, 抽空可以试试, 就是怕堵笔...

顺便之前涂好红白条纹的柱子为了防止掉漆也涂上了木工漆

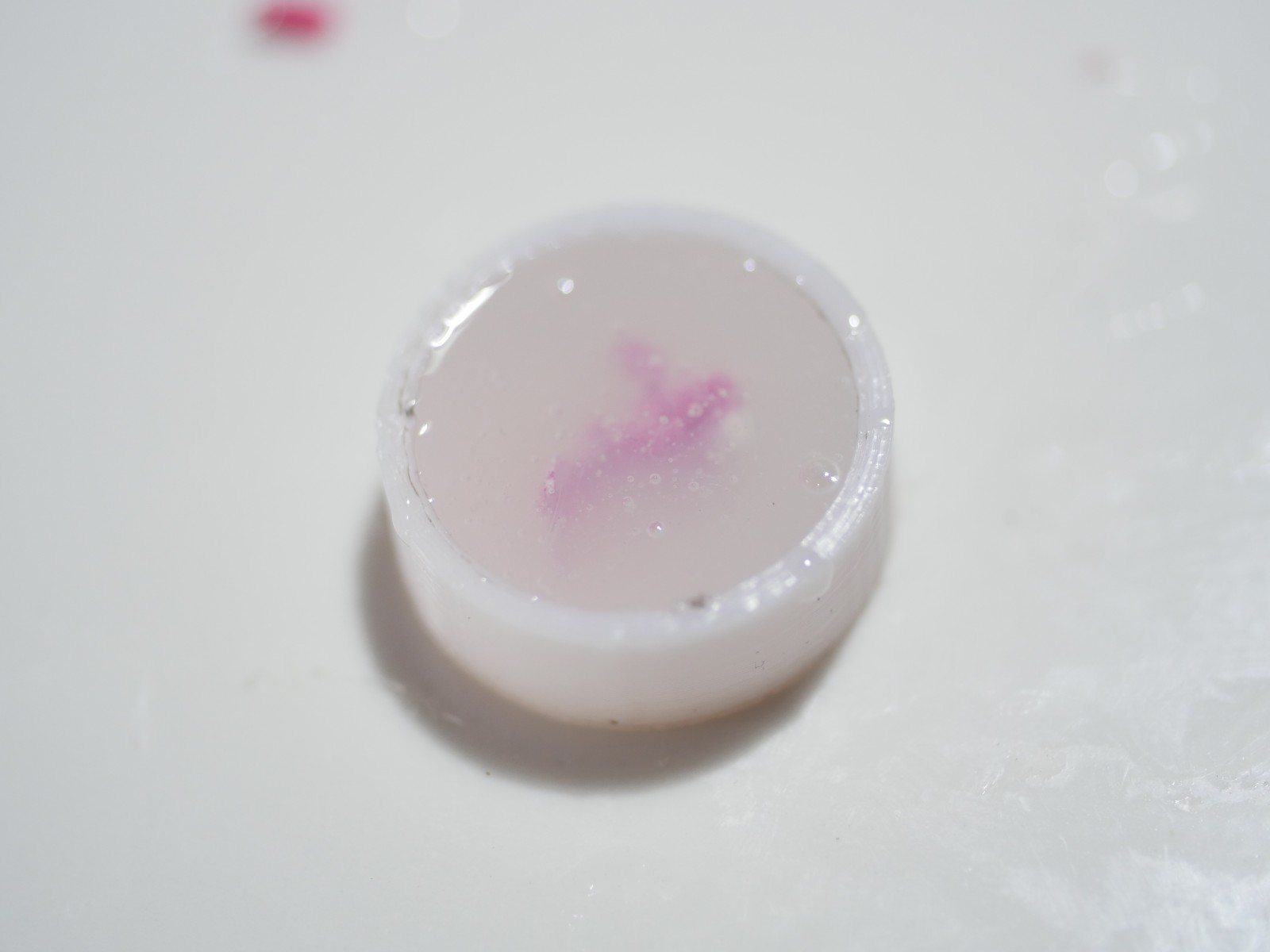

同样根据大佬的提供的办法, 虽然没有树脂材料, 准备直接打印出来

打印出来的效果超出预期, 大佬不愧是大佬!

19/03/26

今天主要是在制作灯笼

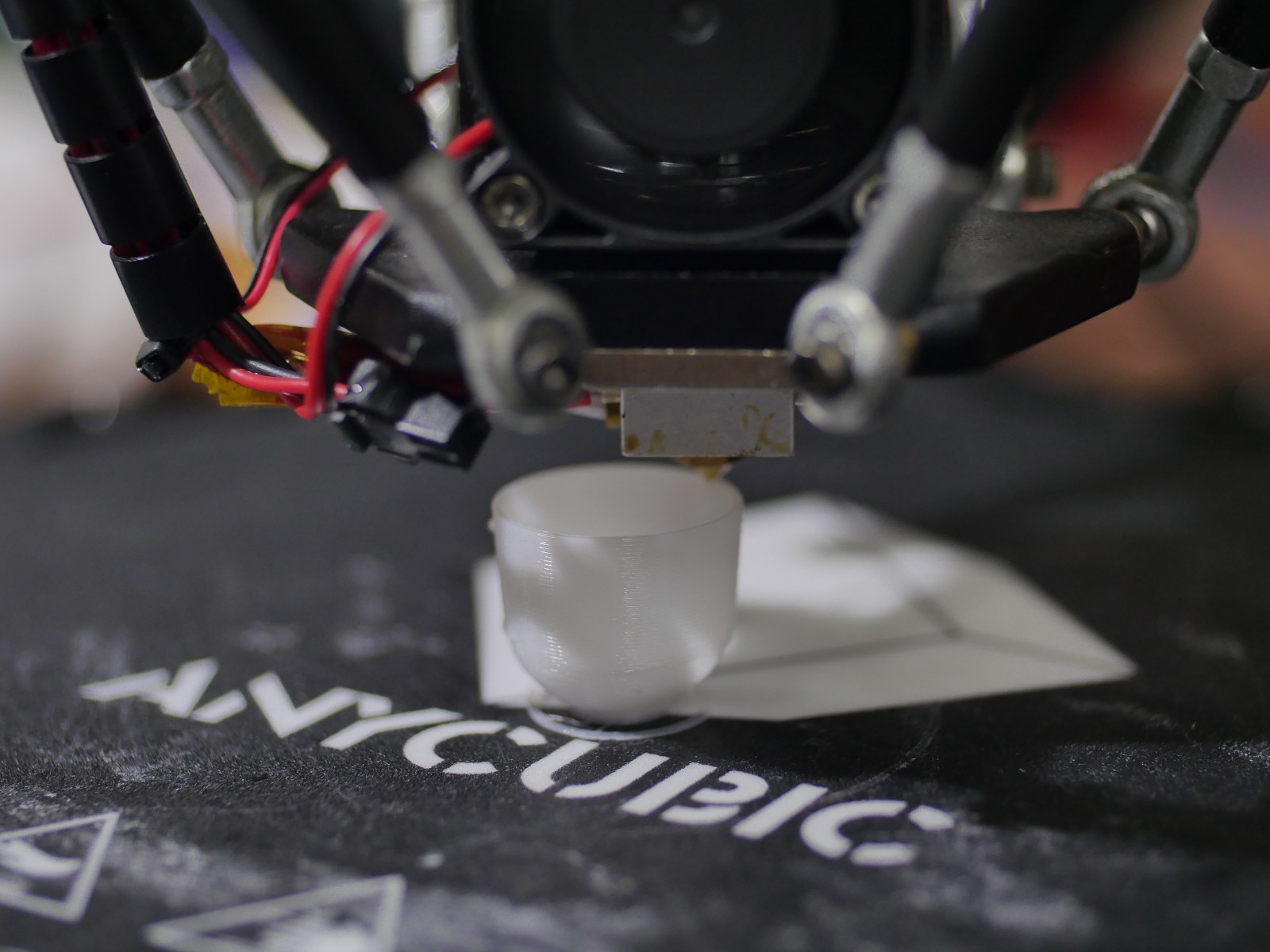

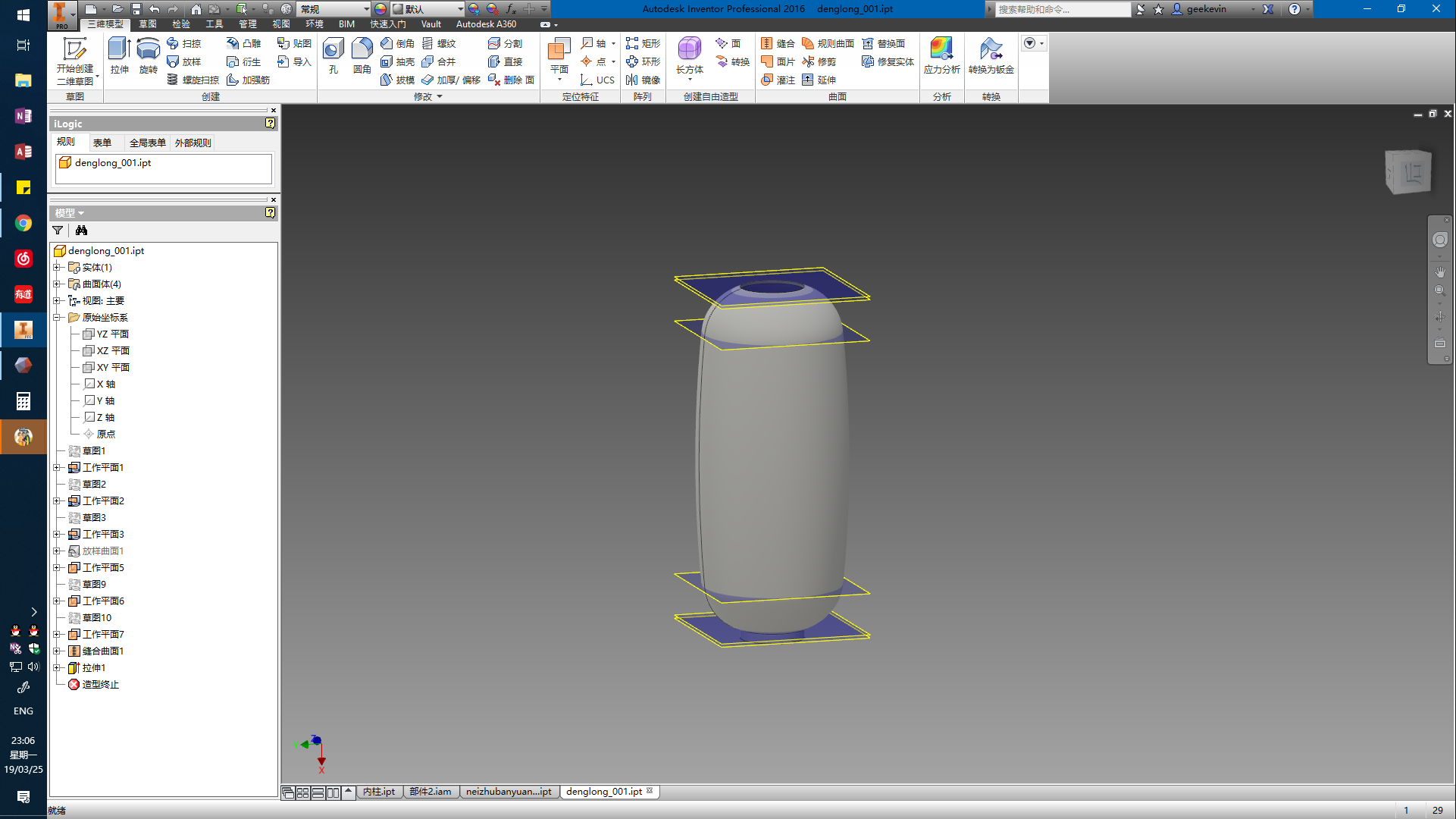

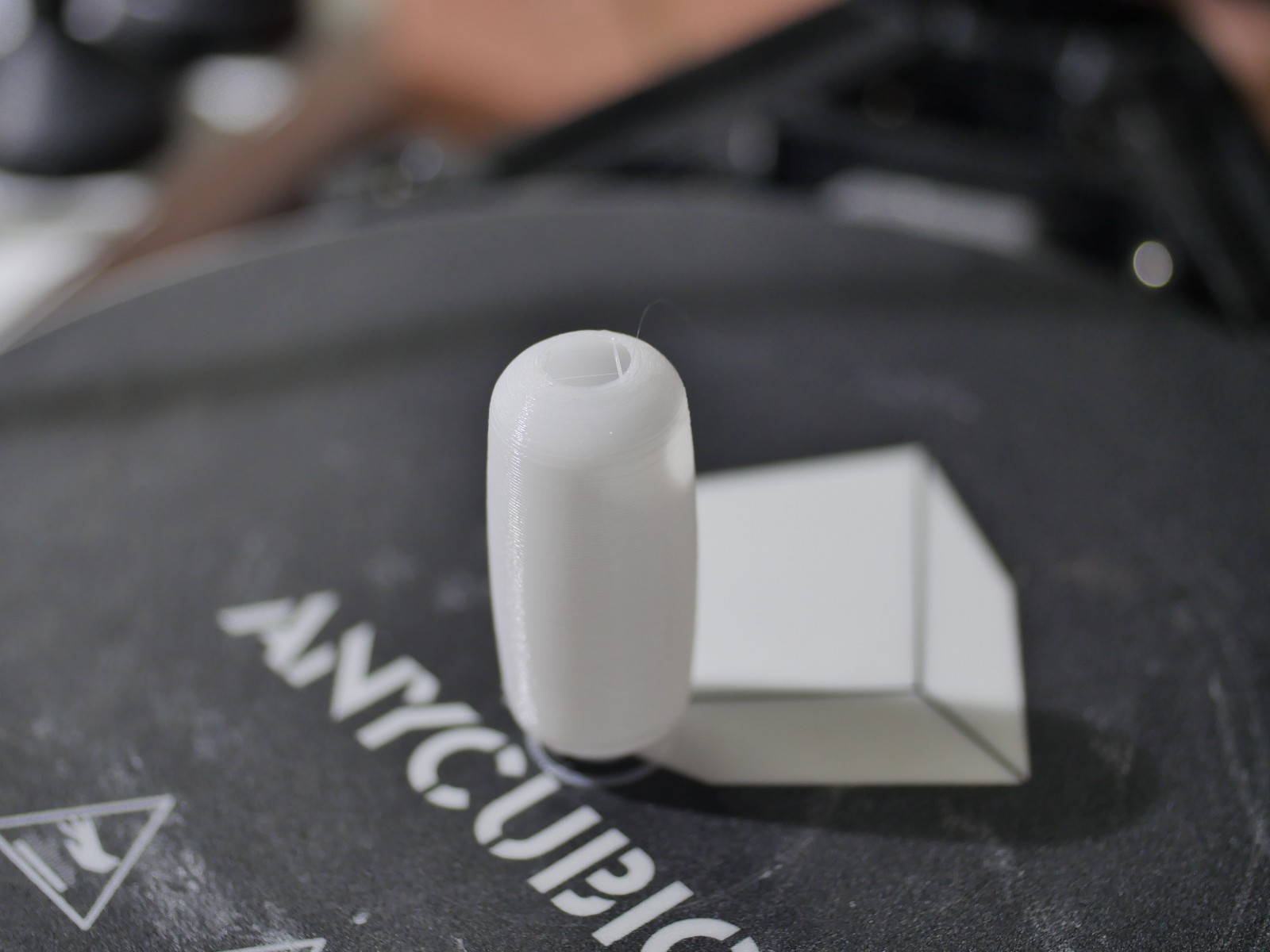

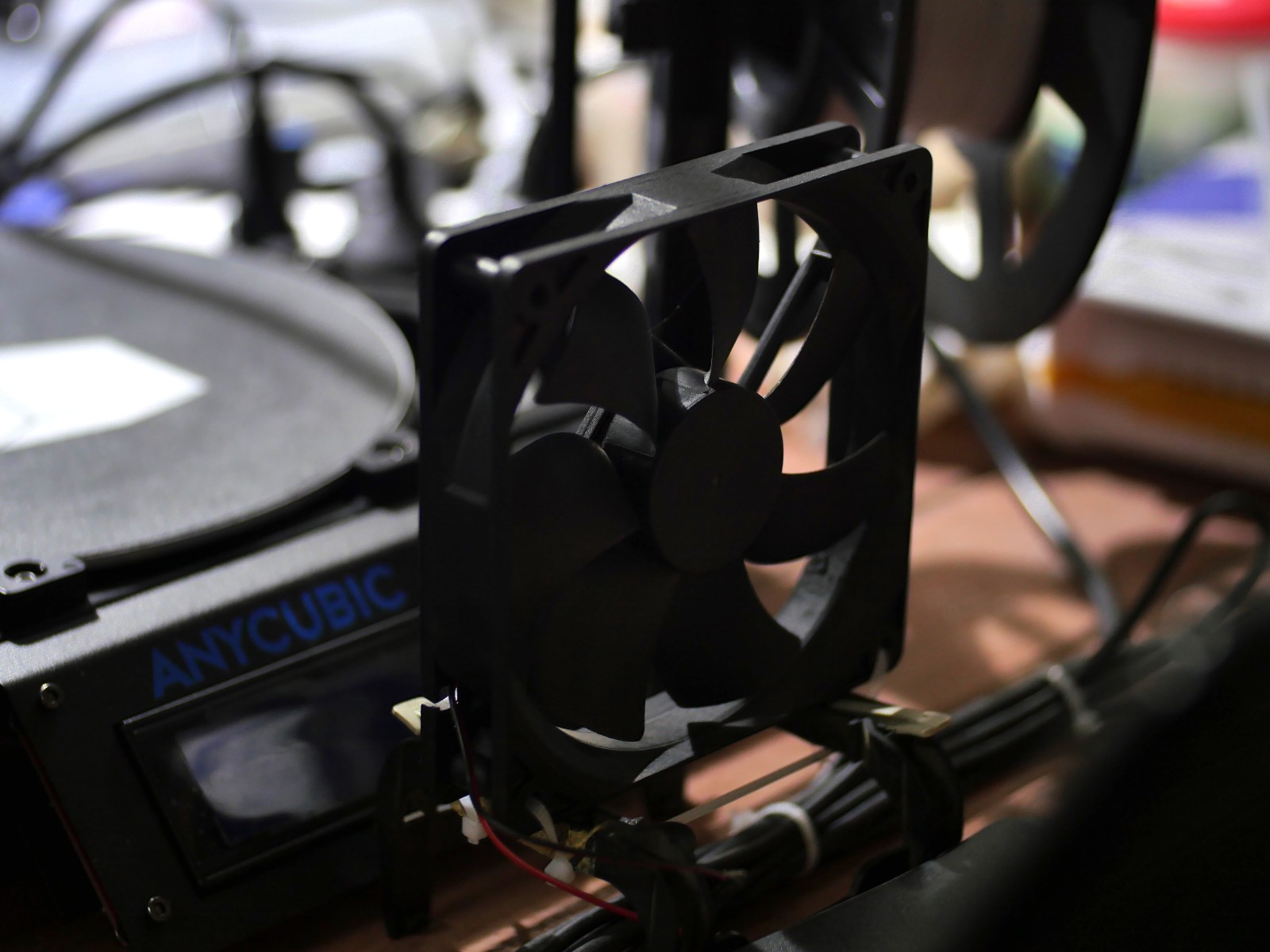

先对外壳进行调整和修改, 在打印过程中因为外壳很薄, 往上打印的速度很快, 下面一层还没冷却硬化, 上面就已经开始堆砌了, 结果导致模型被打印穿孔, 于是一旁边加了一个散热风扇

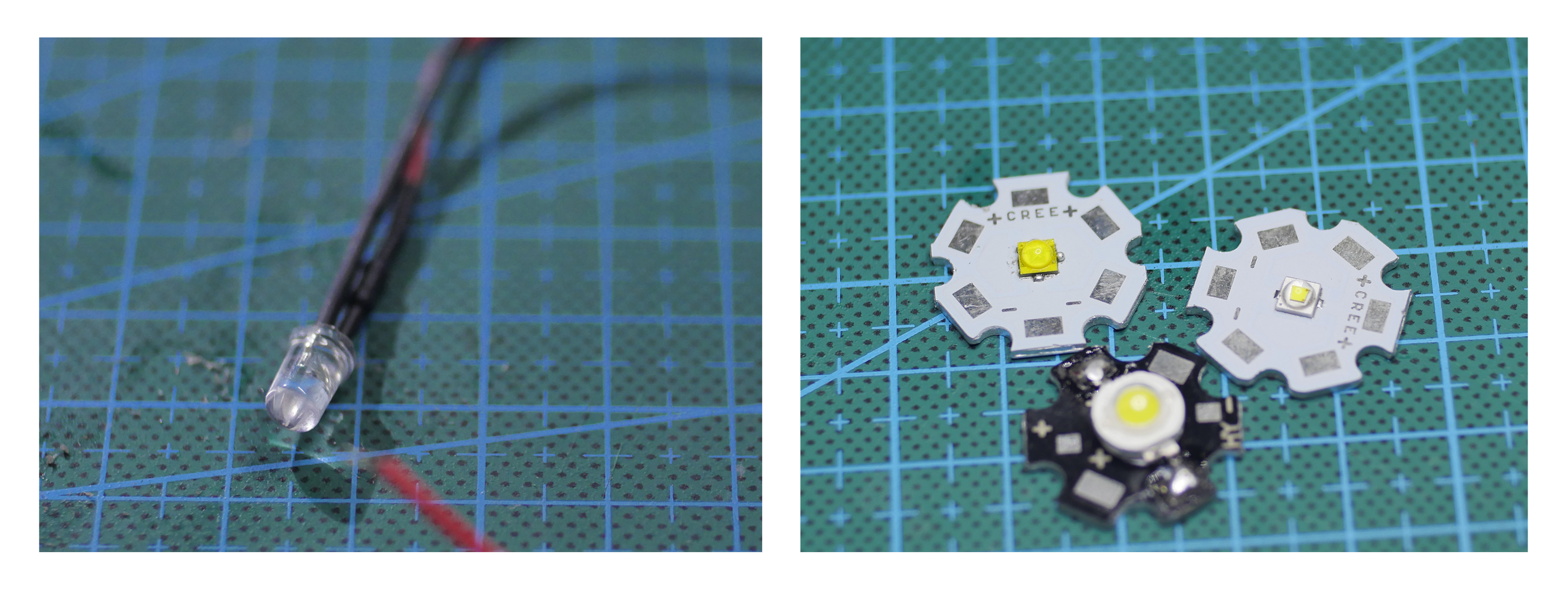

用已经打印好的外壳进行灯光测试, 我手上有两种LED, 一种普通的LED, 一种是黄色片状的

右边灯珠原本是准备给另一个工程用的

先看下它们能照多亮

亮到闪瞎狗眼, 怪不得叫超高亮度发光二极管(以下简称超亮LED)....

超亮LED虽然亮,但发热也高, 所以买了带基板的。现在要用到灯笼上, 基板塞不进里面所以要去掉

散热还是要的, 虽然有现成的散热片, 但都太大了, 于是想到了铝罐的皮

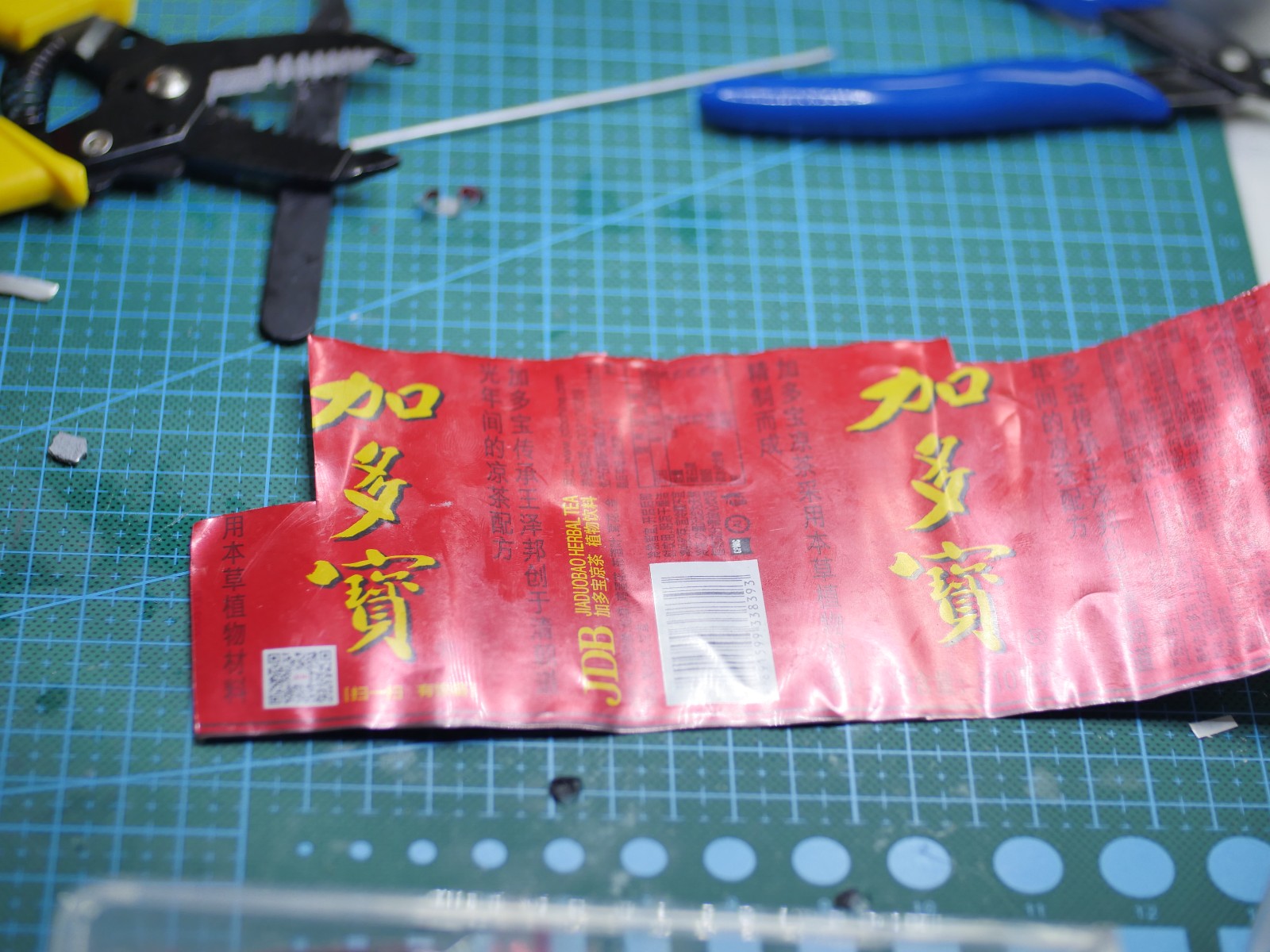

↑既然是凉茶罐子那应该自带降温属性↑

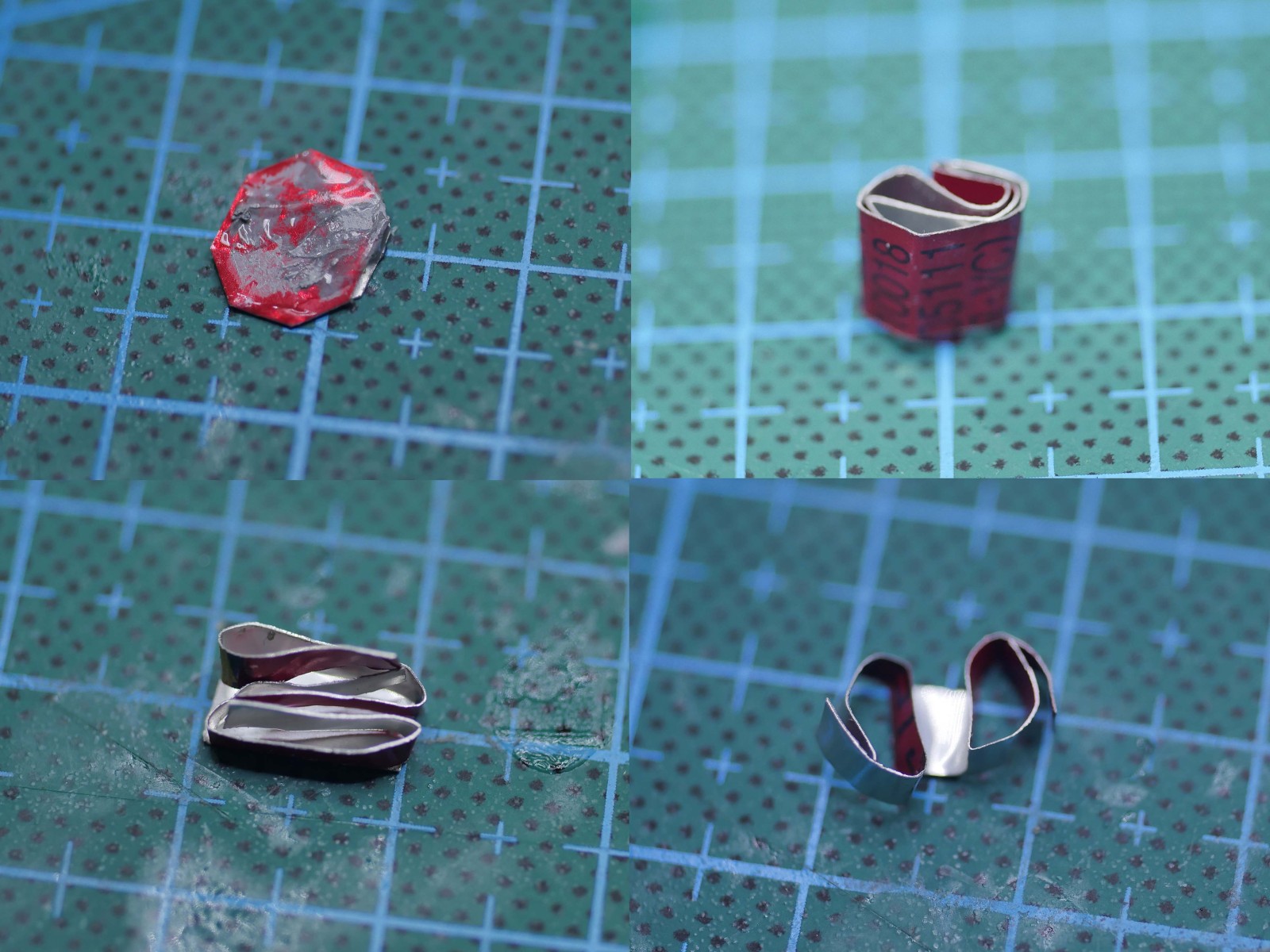

↑试了这几种形态, 都扛不住...↑

要原基板上锯了一点结果也是扛不住

于是到现成的散热铝里找最小的

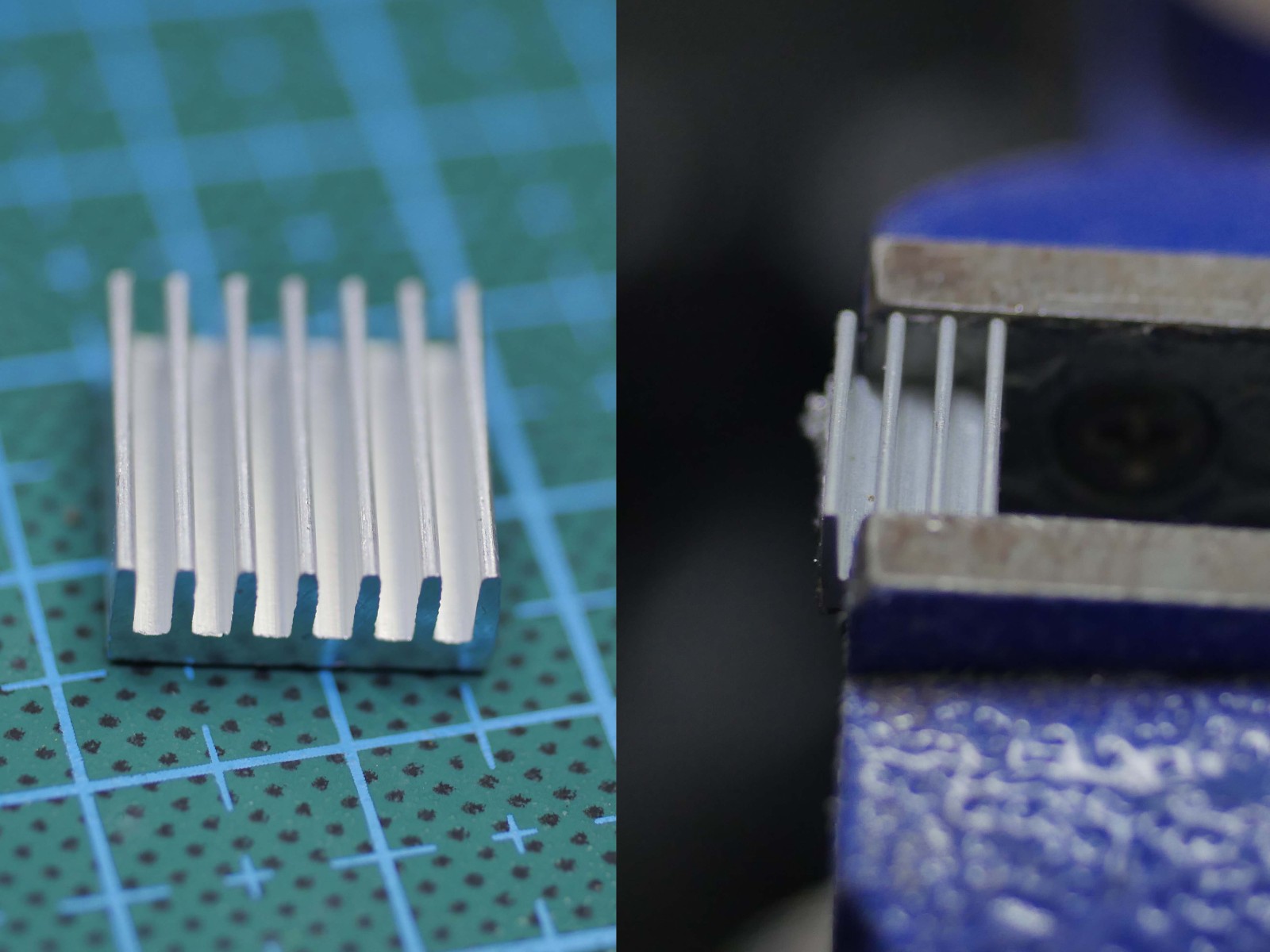

↑这个尺寸是14mmX14mm的, 锯出1/4来↑

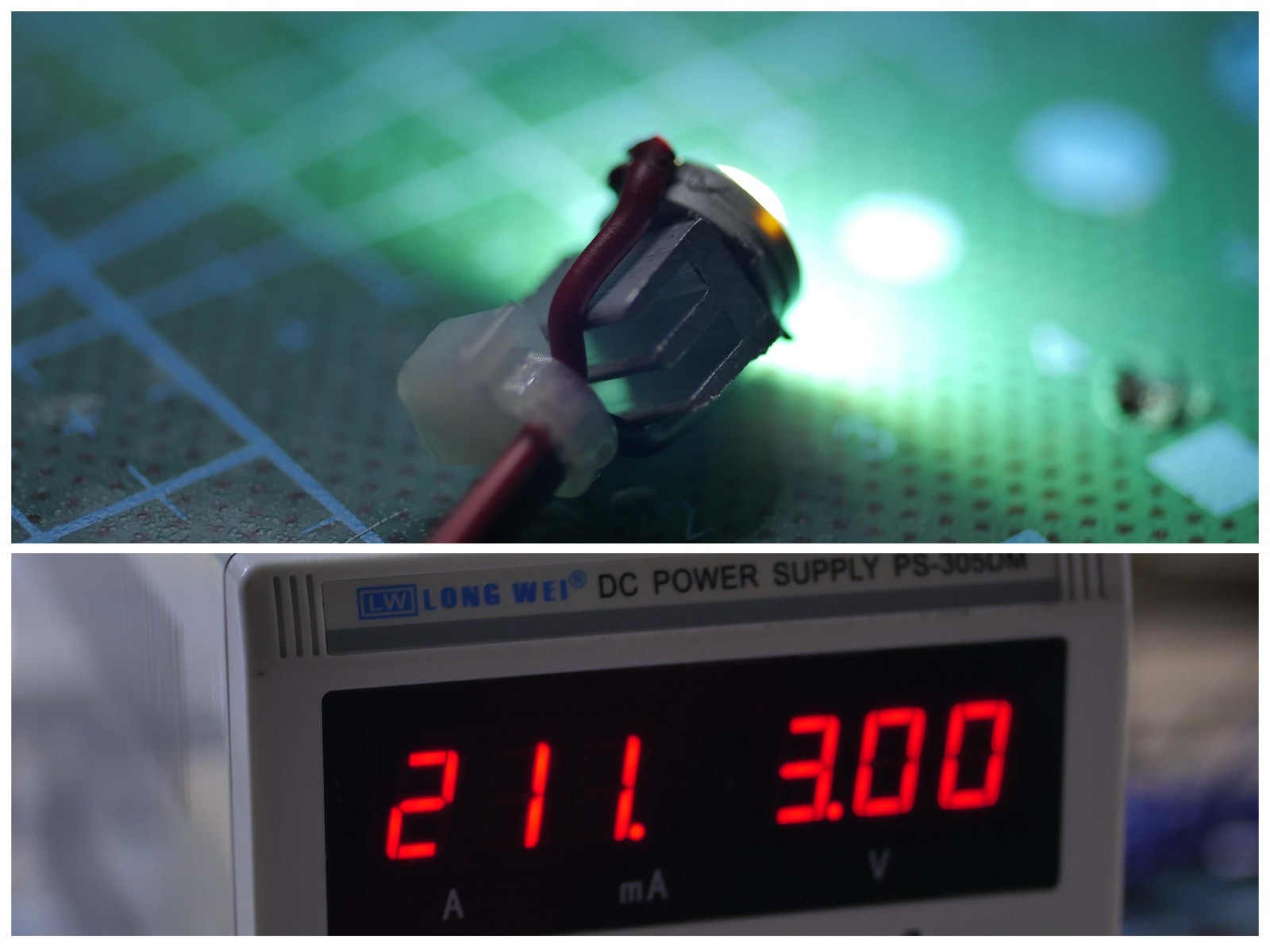

↑把电压调到差不多数值后温度算是稳定了不少↑

等测试好了就挑选合适的电源

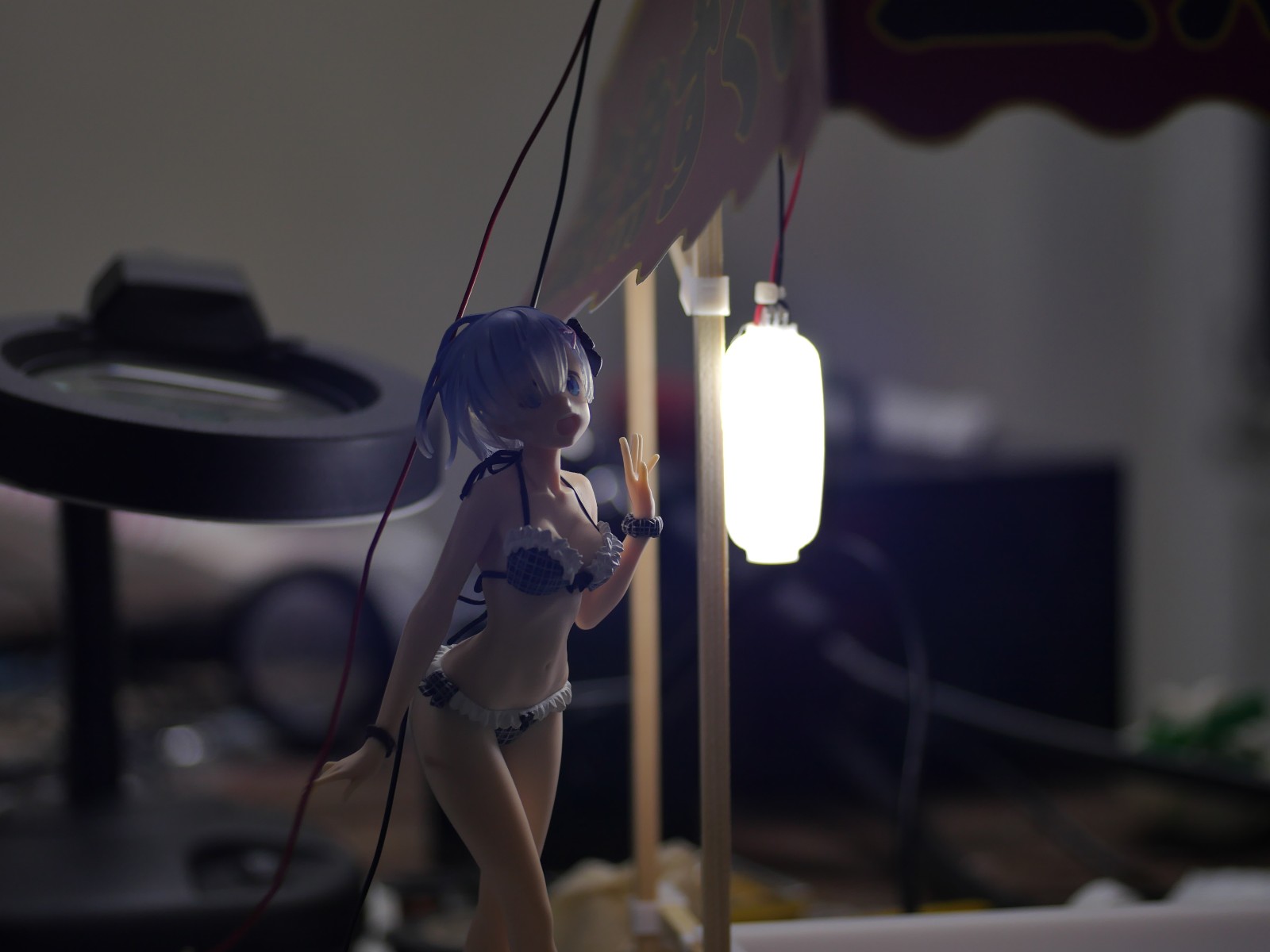

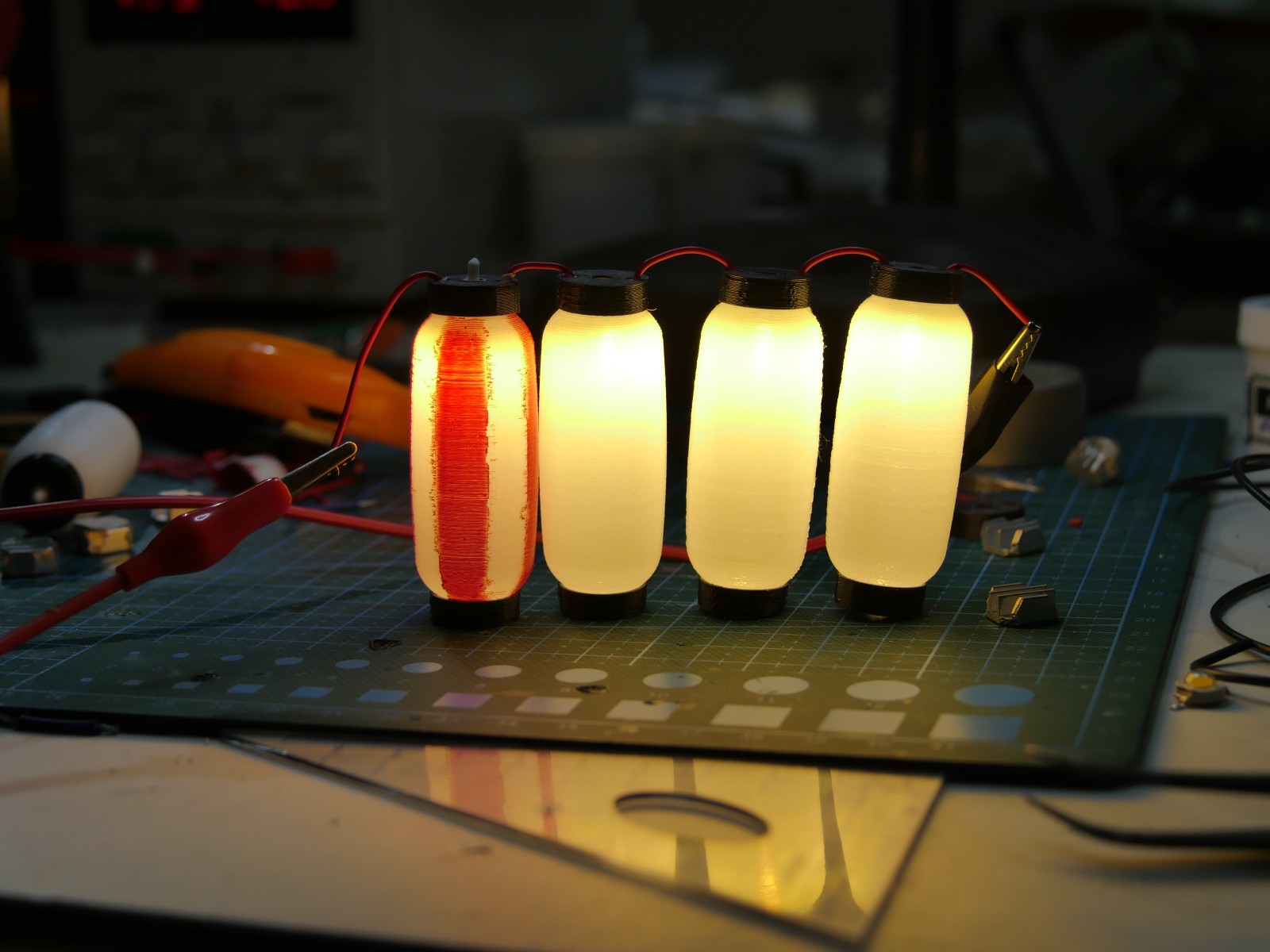

↑简单地塞进灯笼外壳里看效果如何↑

↑离开了些距离还能照的到↑

之后会加一个可调 变阻器来调明暗

19/03/31

前两天有别的事, 所以进度慢了, 正好这段时间也在等一些材料到货。

目前主要是对灯笼的攻坚, 因为灯笼在各个场景上都能通用, 而灯光也是场景最出彩的元素之一。

↑在灯笼内侧增加了一些凸起, 来模仿灯笼的支撑圆箍↑

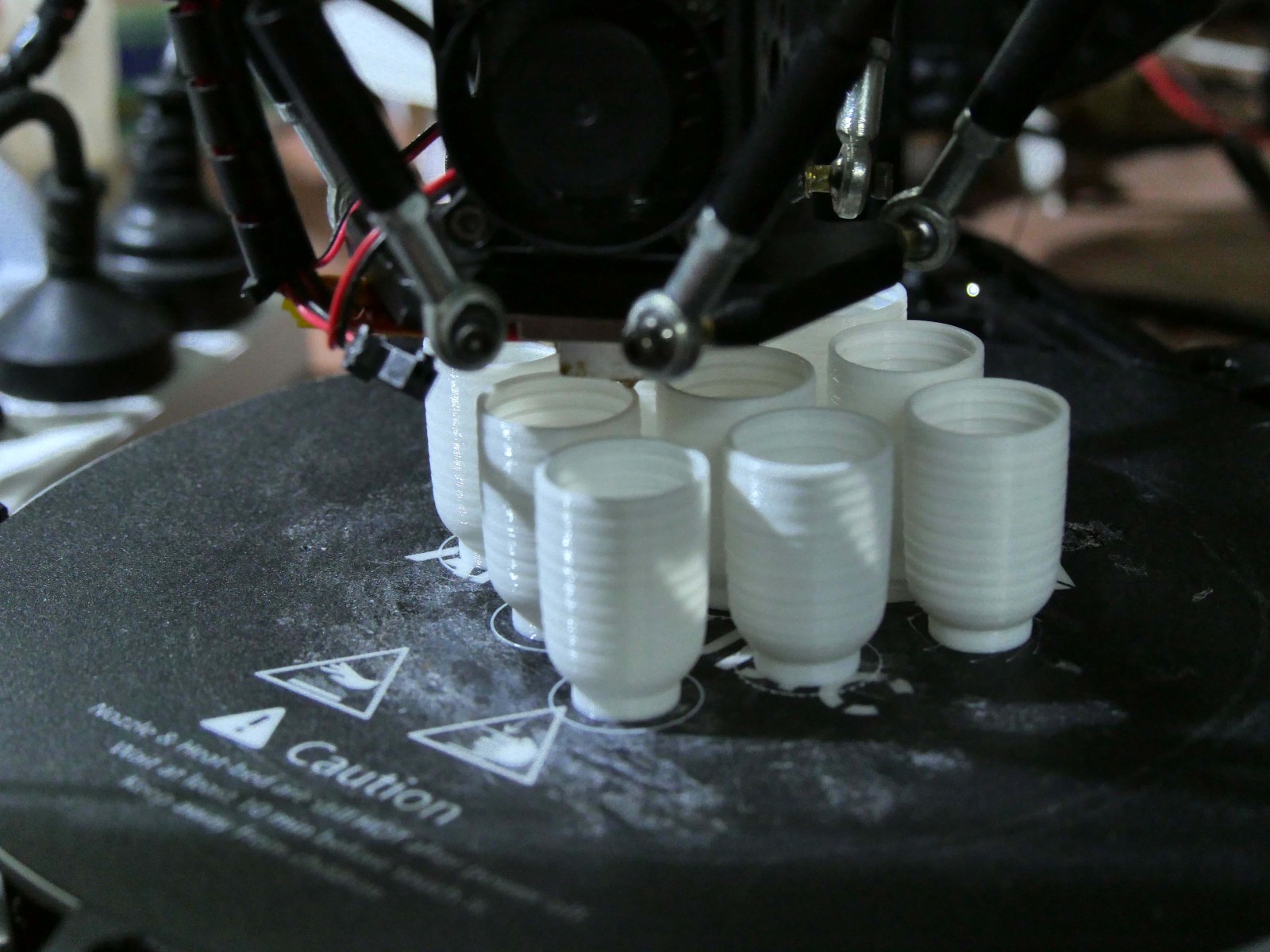

先测试打印了一个看了下效果可以于是小批量打印, 大的改动基本不会有了

这次还买了黑色耗材,  主要用在另一个计划上, 不过现在正好可用用来打印灯笼的顶盖和底盖

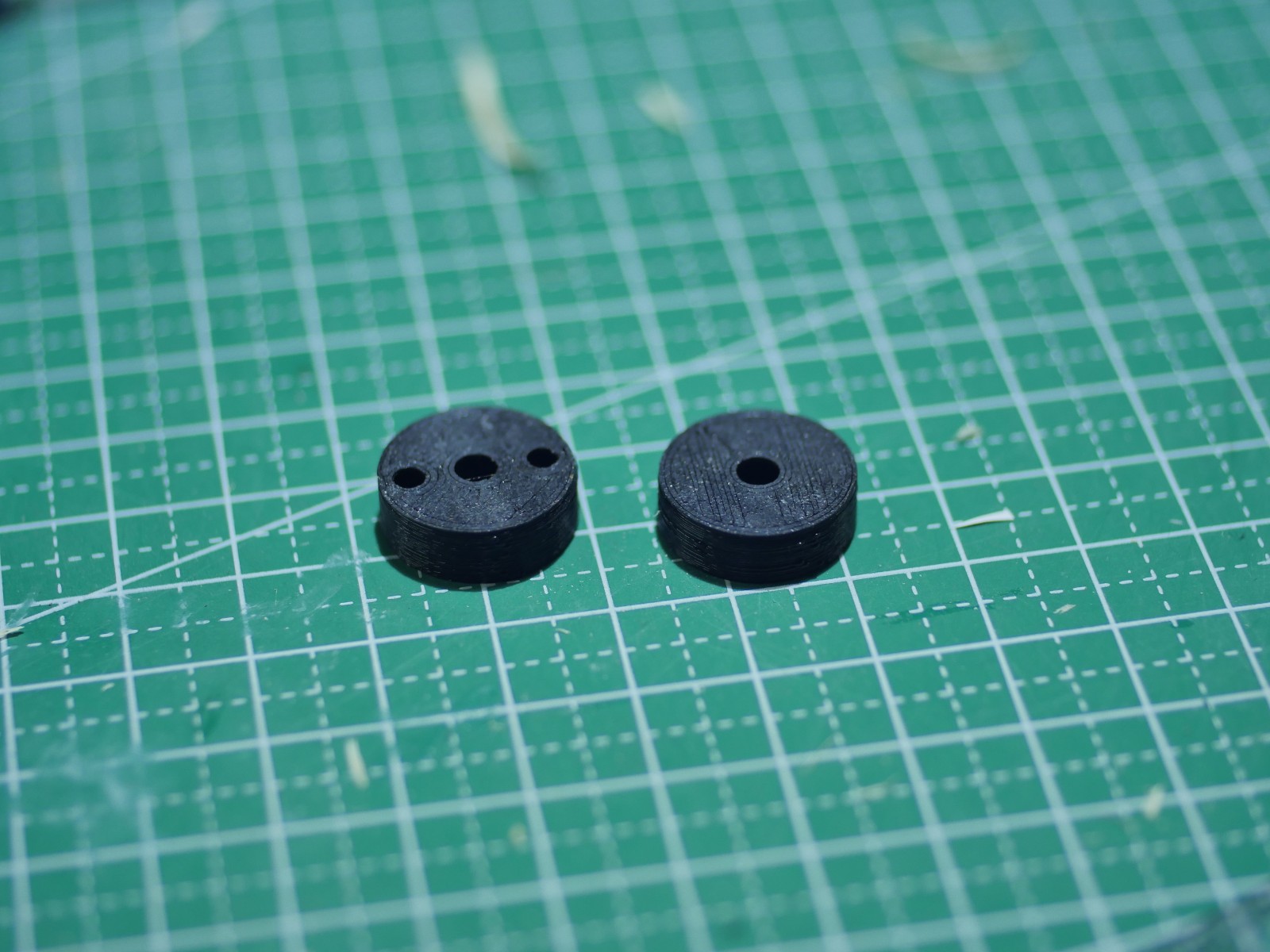

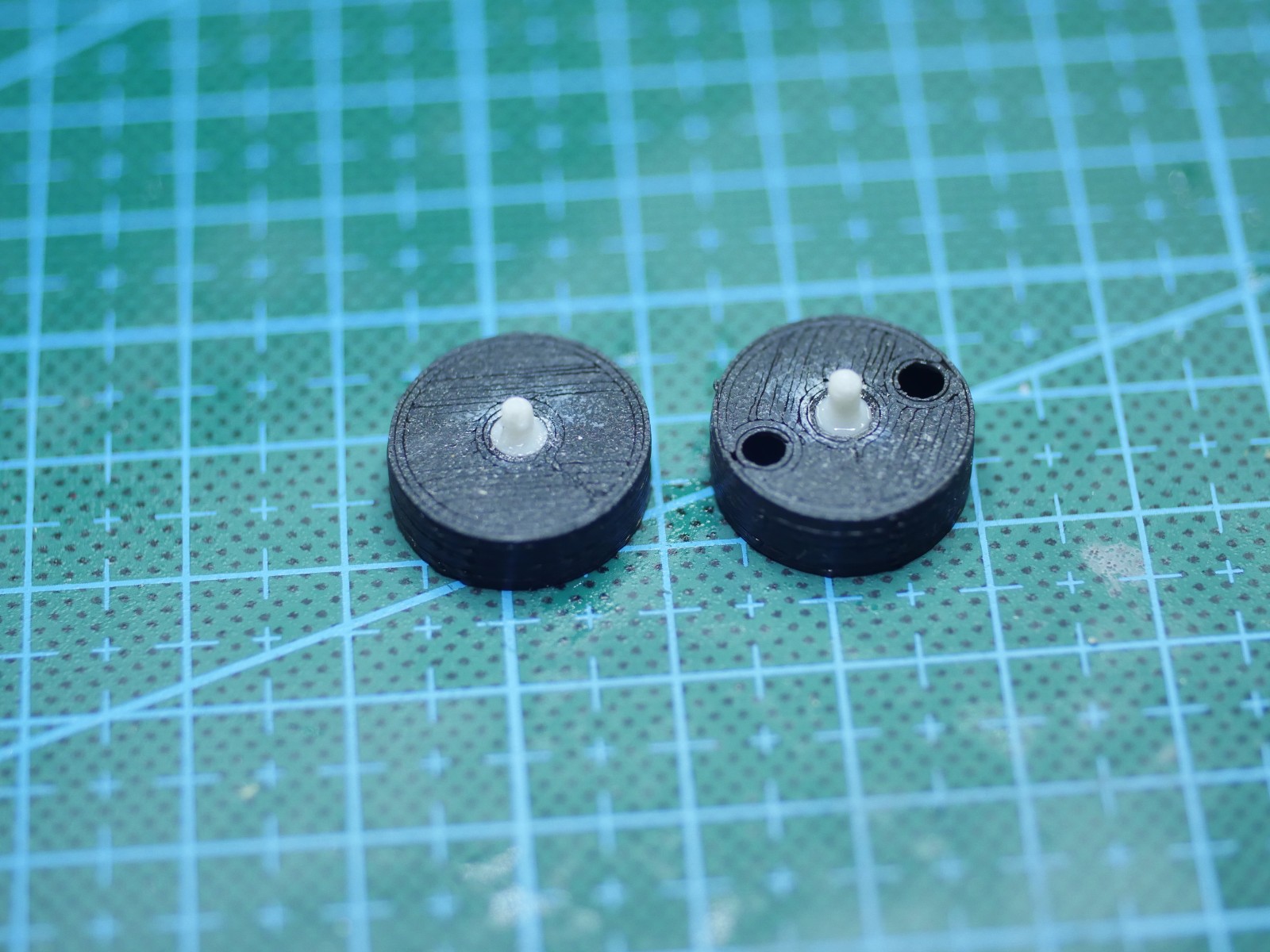

↑三孔的顶盖, 单孔的底盖。顶盖两边的孔是串导线的孔, 中间的孔和底盖唯一的孔是固定孔↑

为了多种形式的固定方式, 还增加了固定柱, 粘贴到盖子上即可

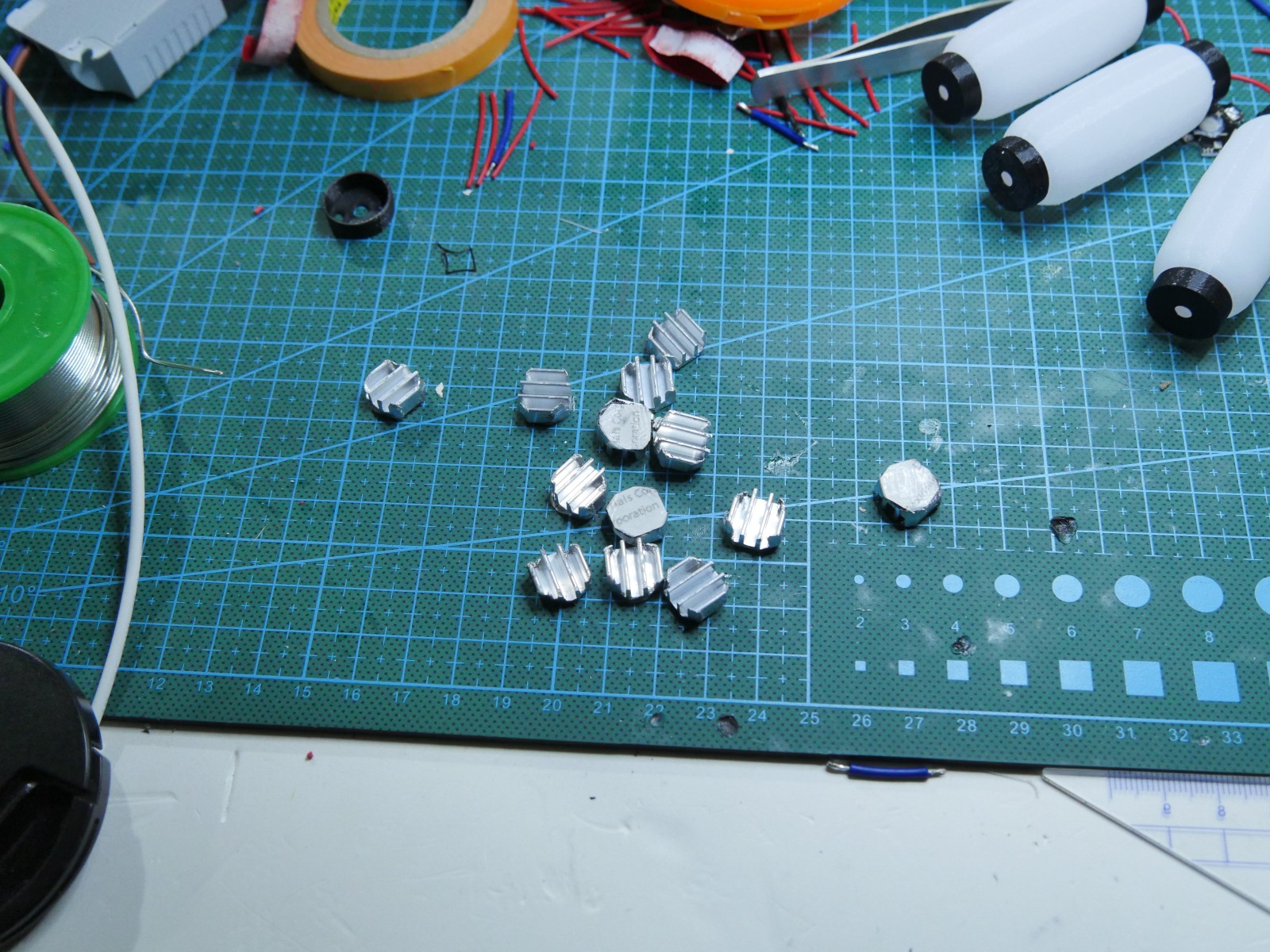

新到的散热铝还是大了,必须打磨才能塞进去.....

↑才打磨了这些就累死个人咯,于是又买了一些更小尺寸的散热铝↑

新到了一批暖白色灯珠(也就是黄色), 中间的发光区域比之前的白色偏橙了一些

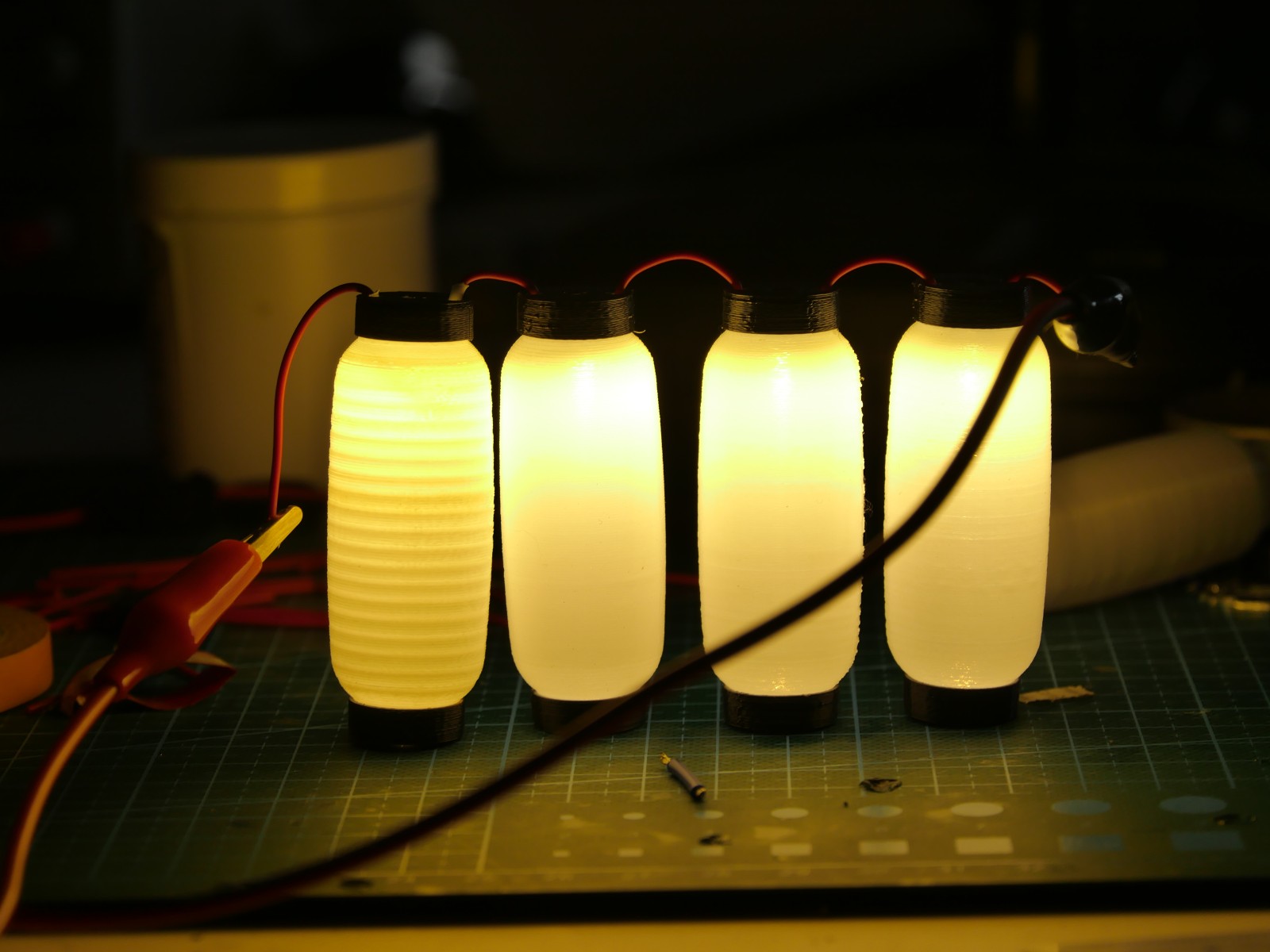

↑之前测试的样品先装上去后的效果↑

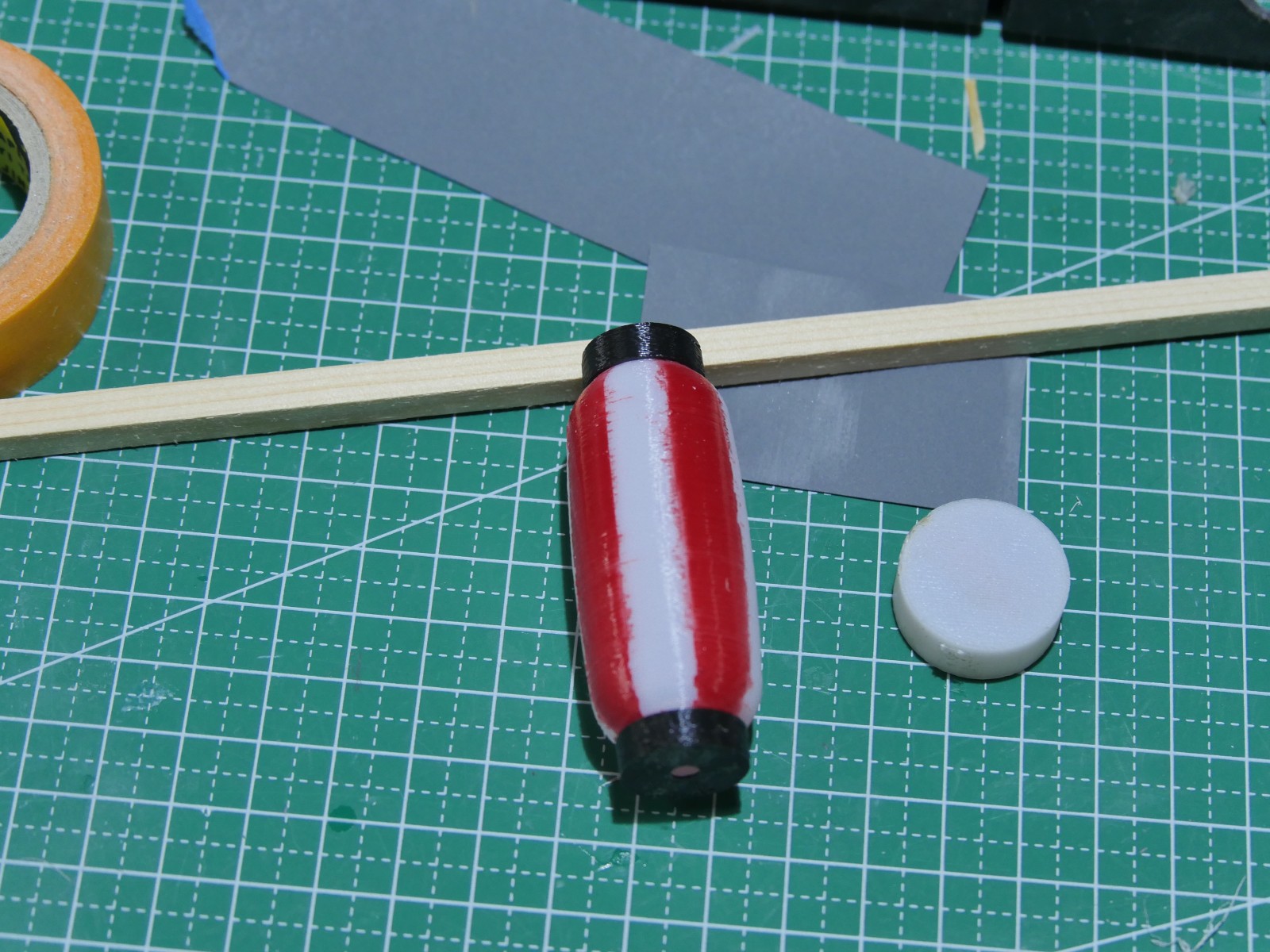

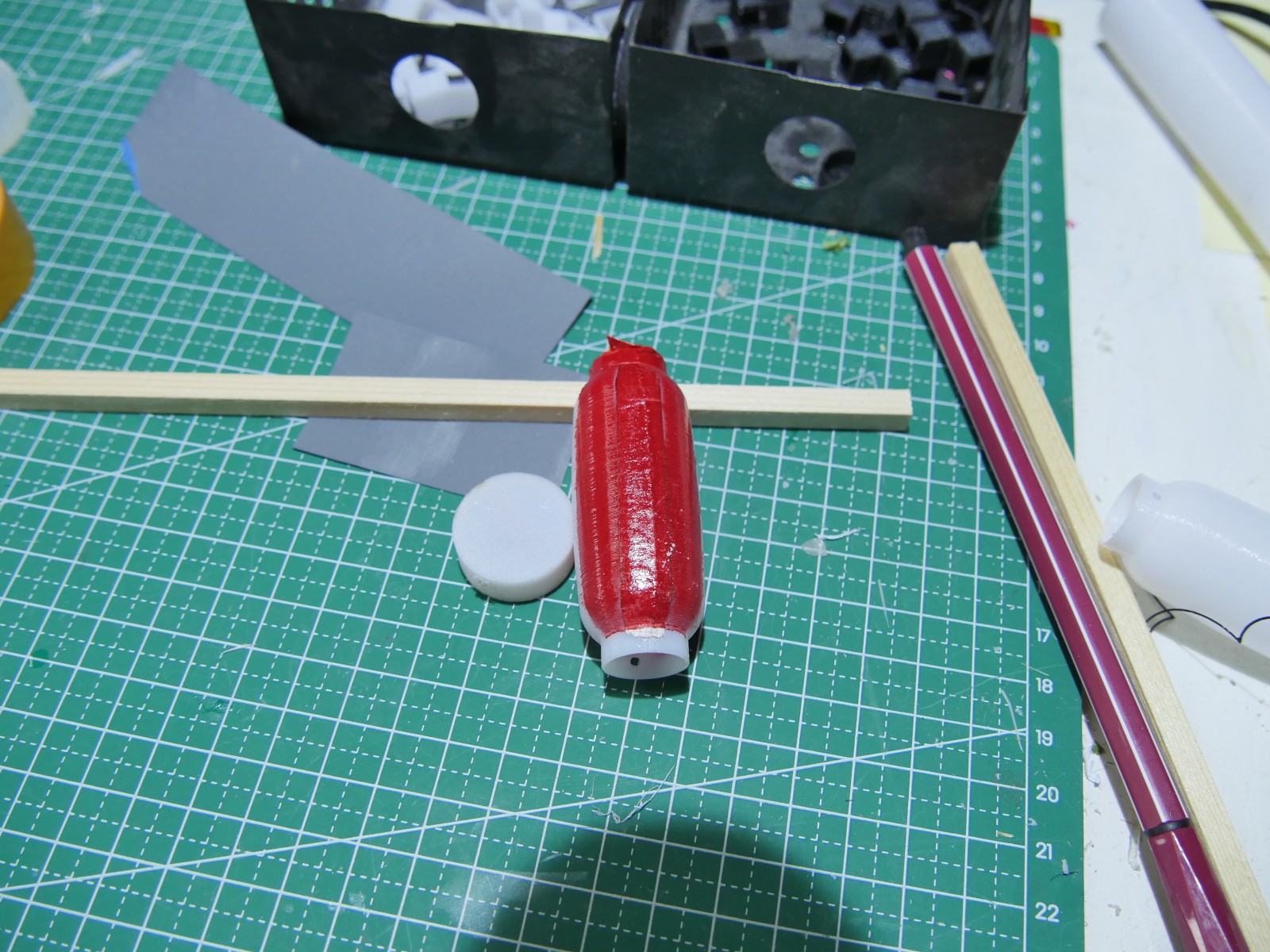

贴了遮盖用喷罐进行喷涂测试

↑效果惨不忍睹....↑

因为喷漆会顺着打印纹的缝隙渗透到遮盖区域...下次试试用水贴看看行不行, 实在不行就直接单色了。 对了, 之后还要上字, 有日语大佬能提供下 灯笼上的字吗? 在下这边先谢过了!

↑虽然惨不忍睹, 但还是装上去看看先↑

另外球形的灯笼也会开始制作

19/04/04

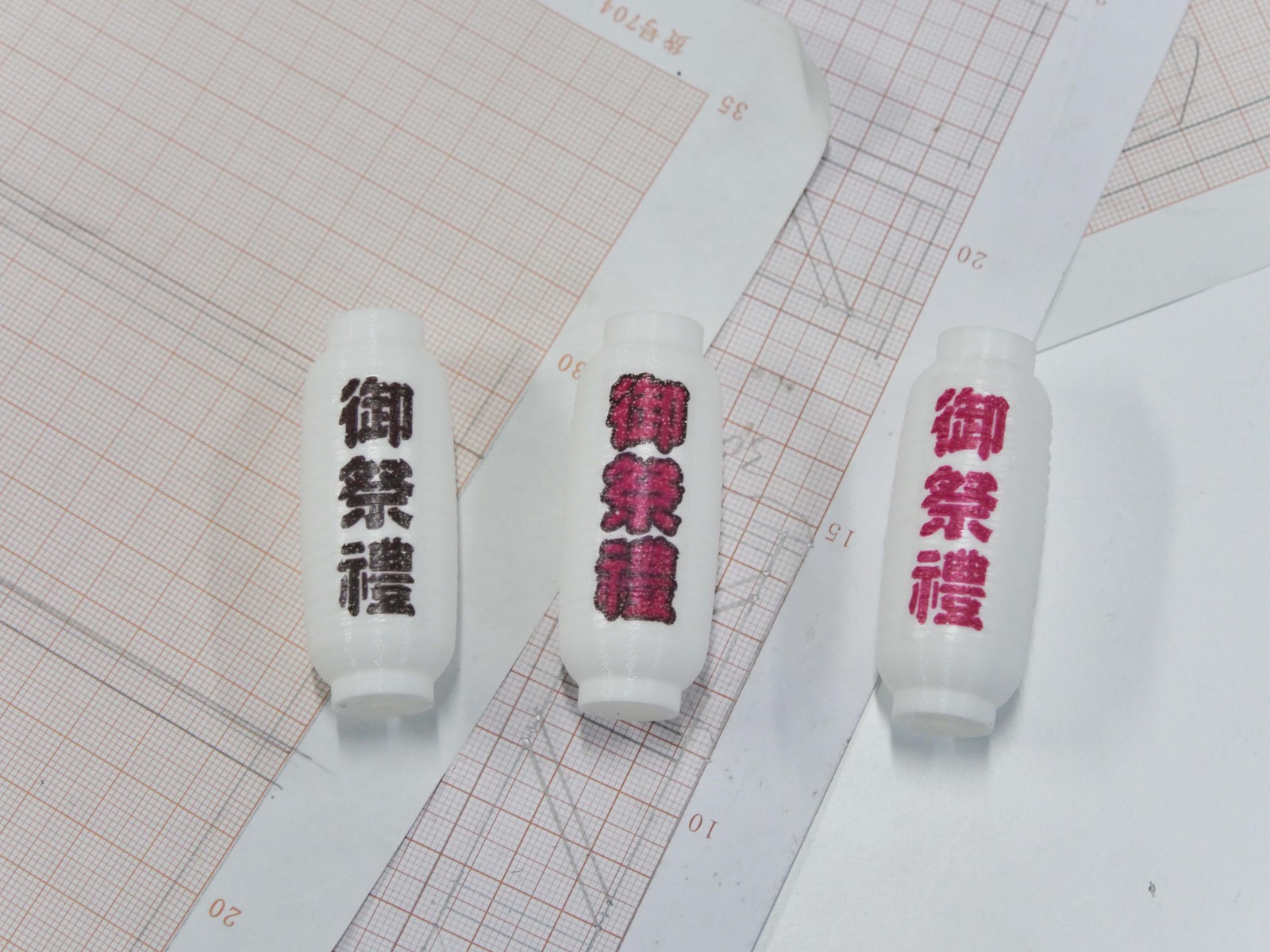

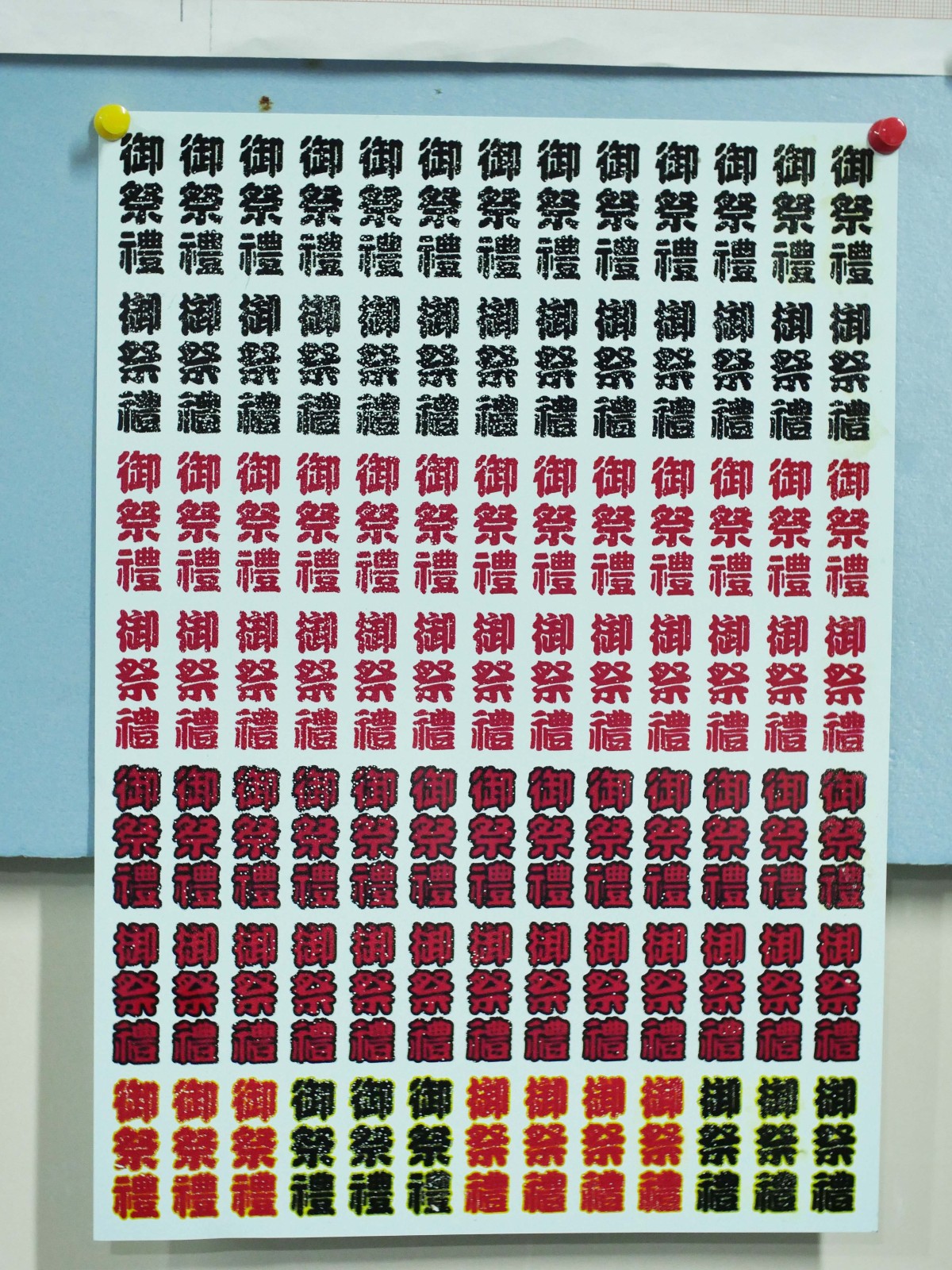

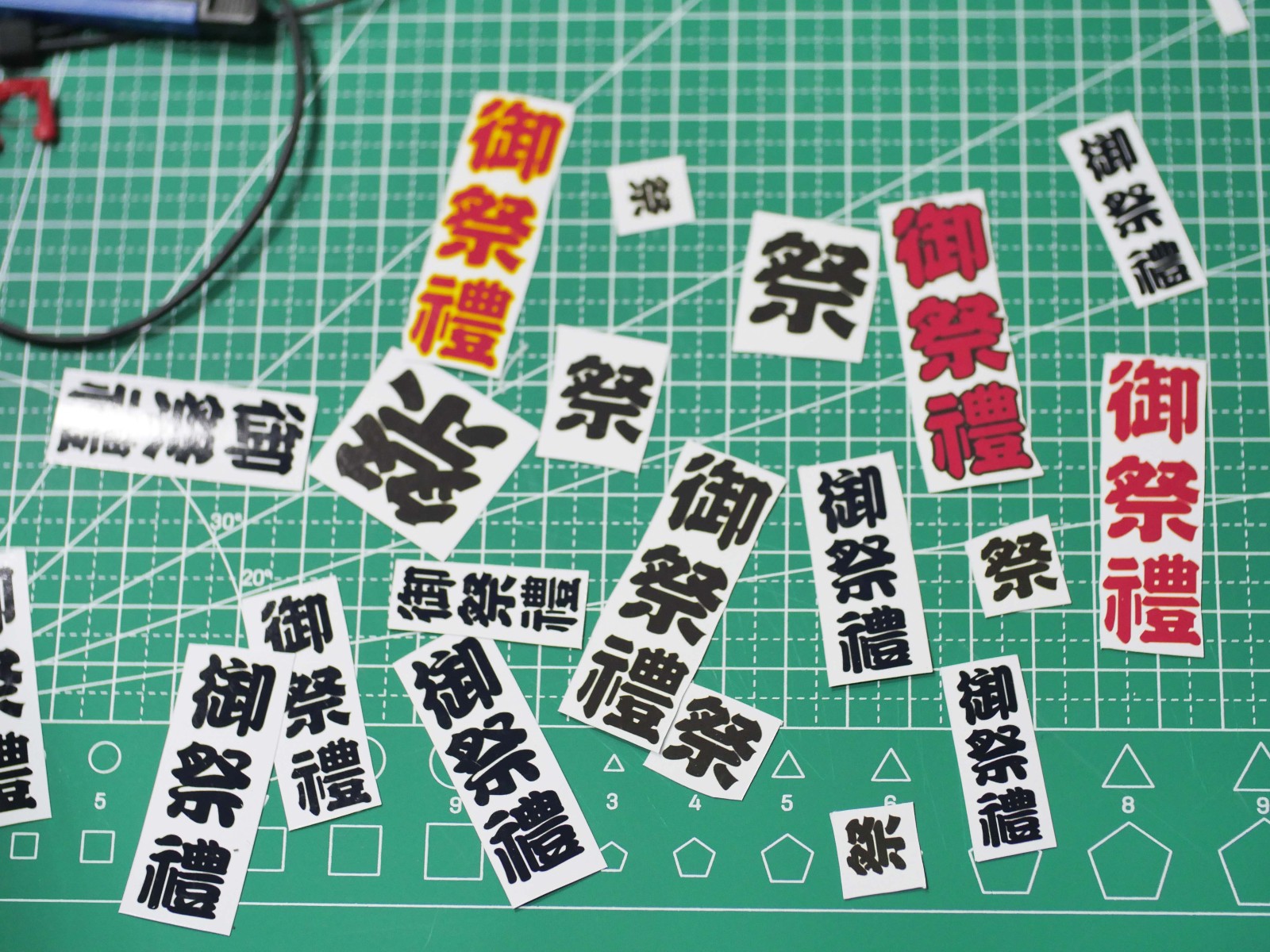

找了一些灯笼上会用的字, 打印出来进行了测试

在里面找到合适的部分后打印到水贴上

↑打印效果不太好, 字上面有白色孔洞, 于是找卖家重新补发↑

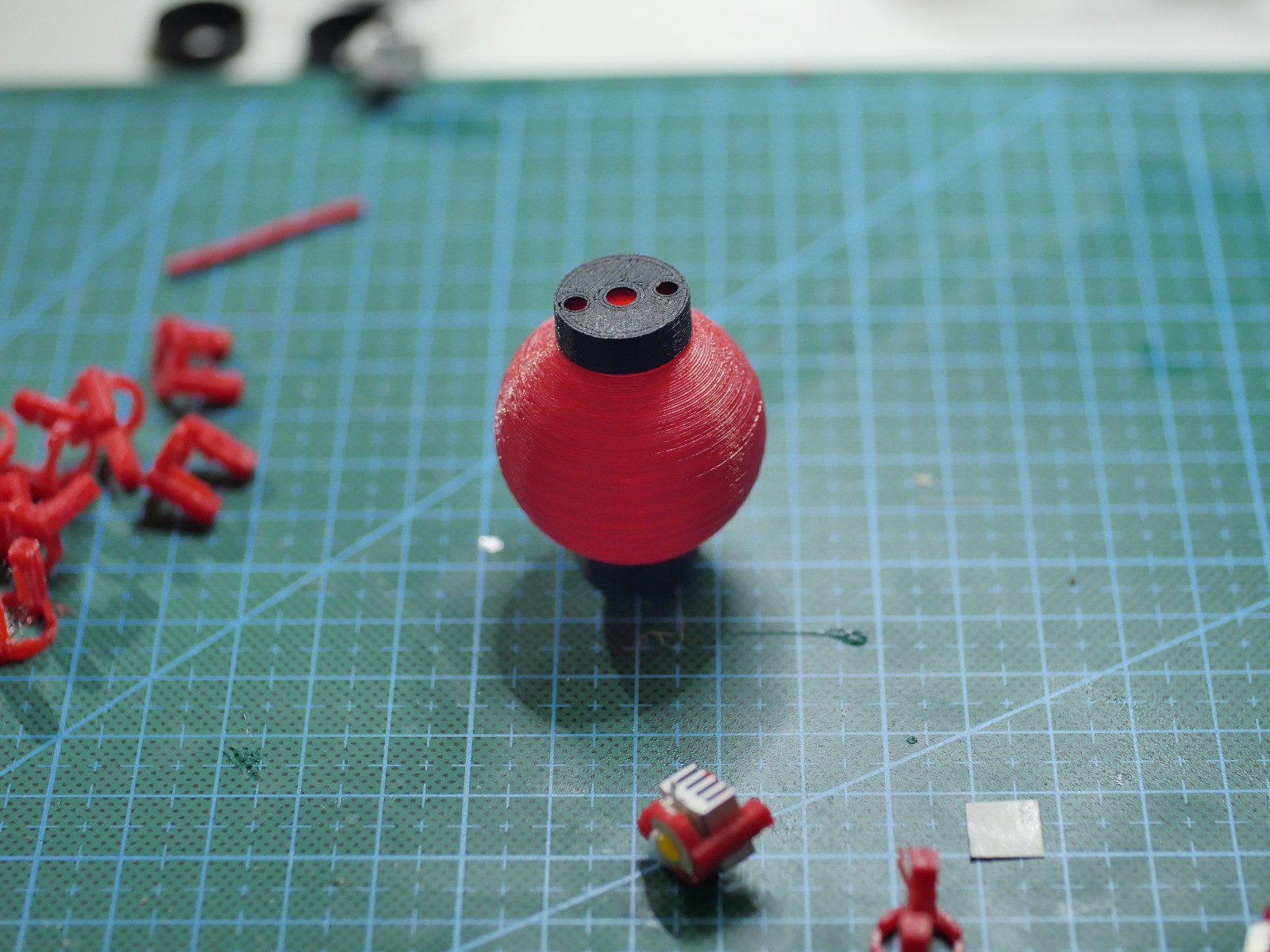

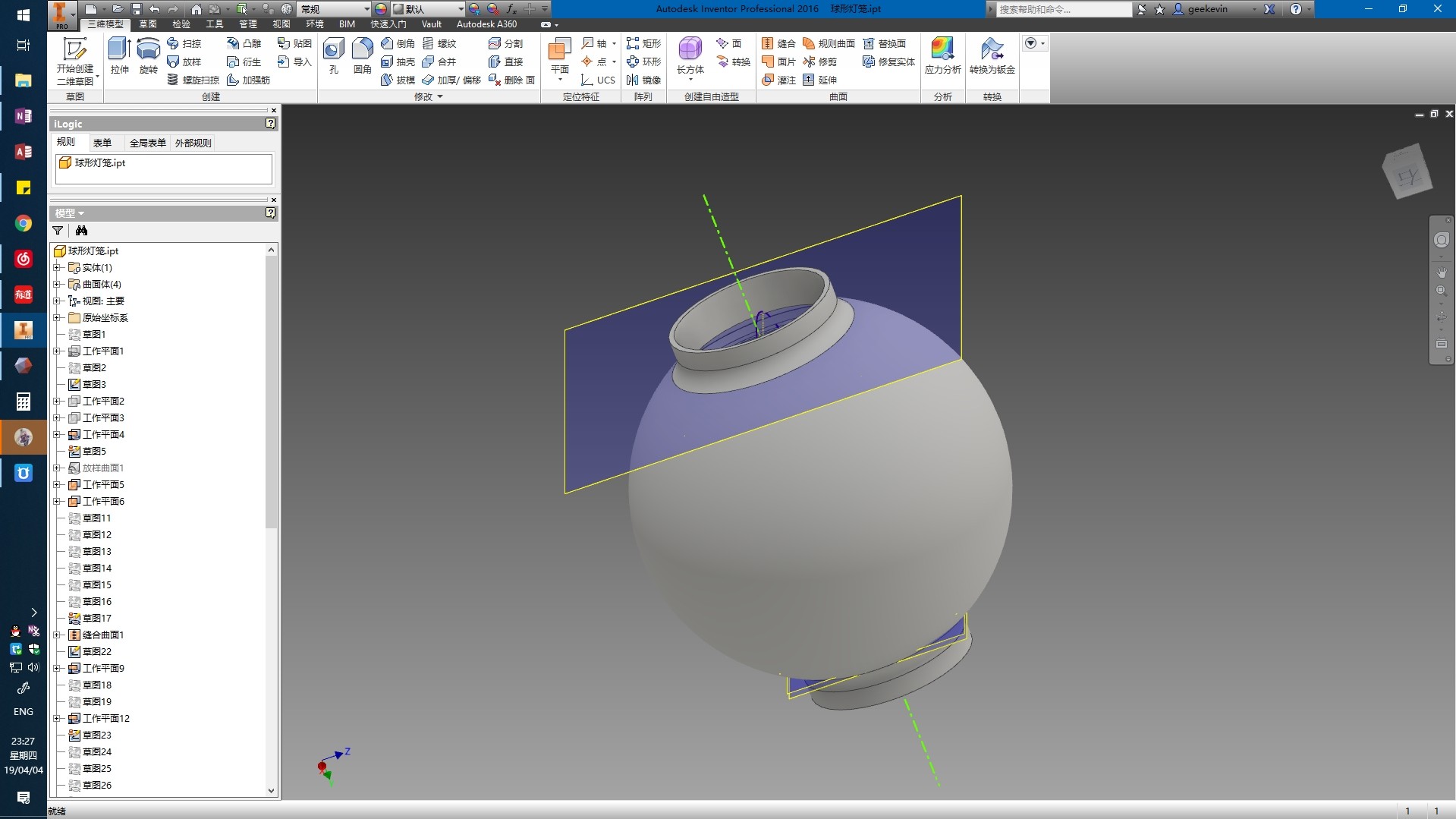

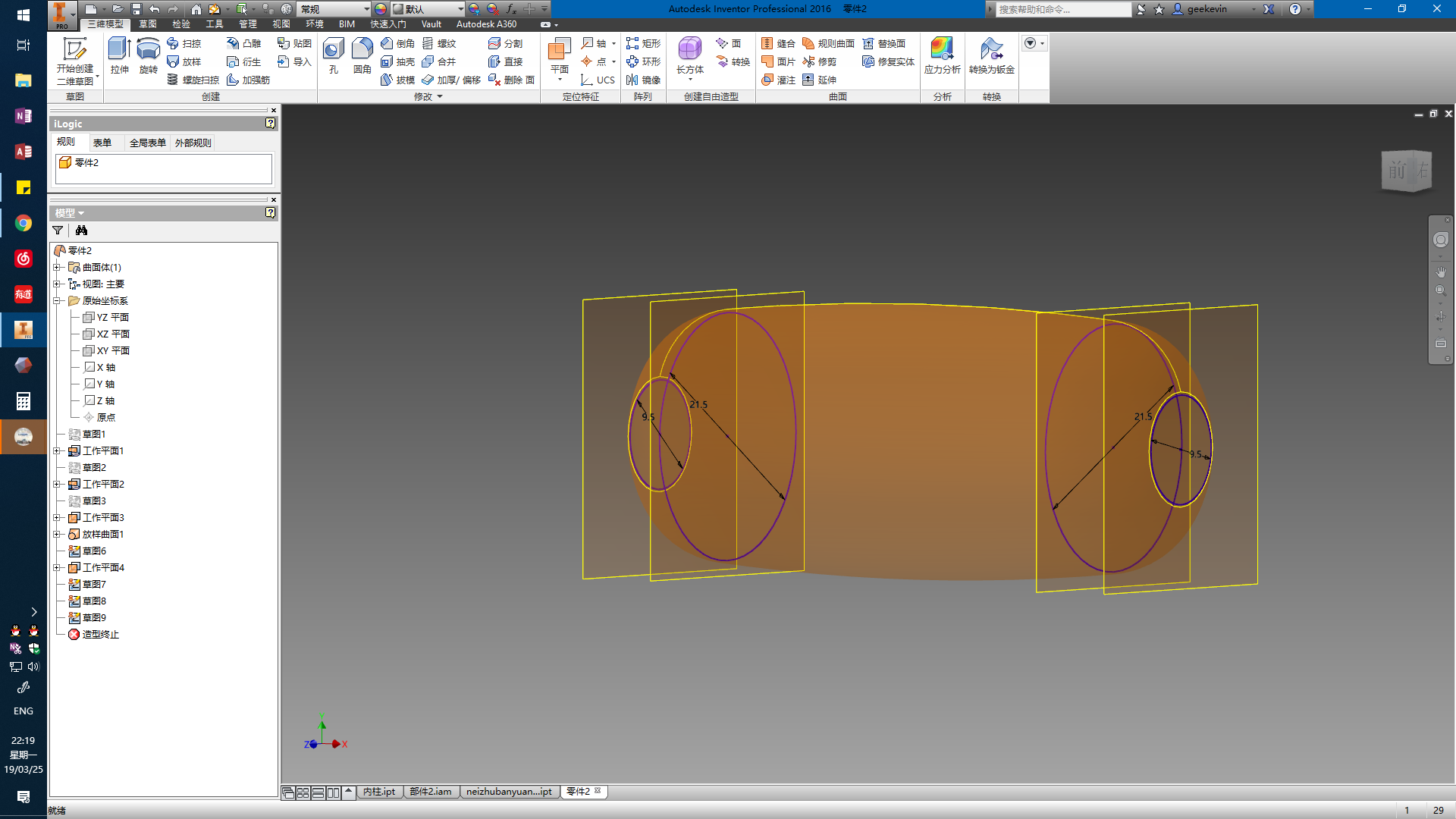

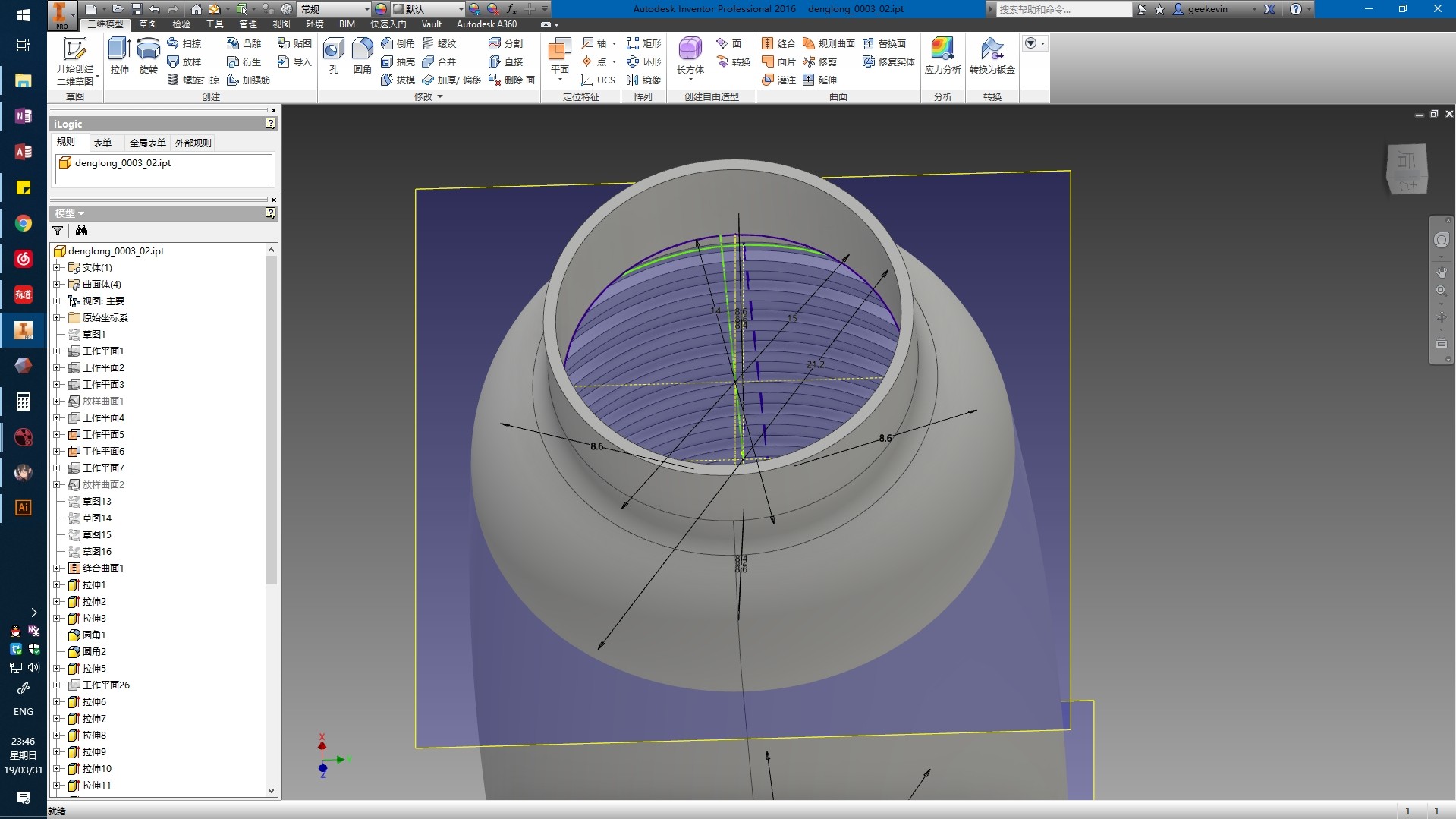

球形灯笼设计完成

↑顶部/底部和之前的灯笼的尺寸一样, 所以顶盖和底盖是通用的↑

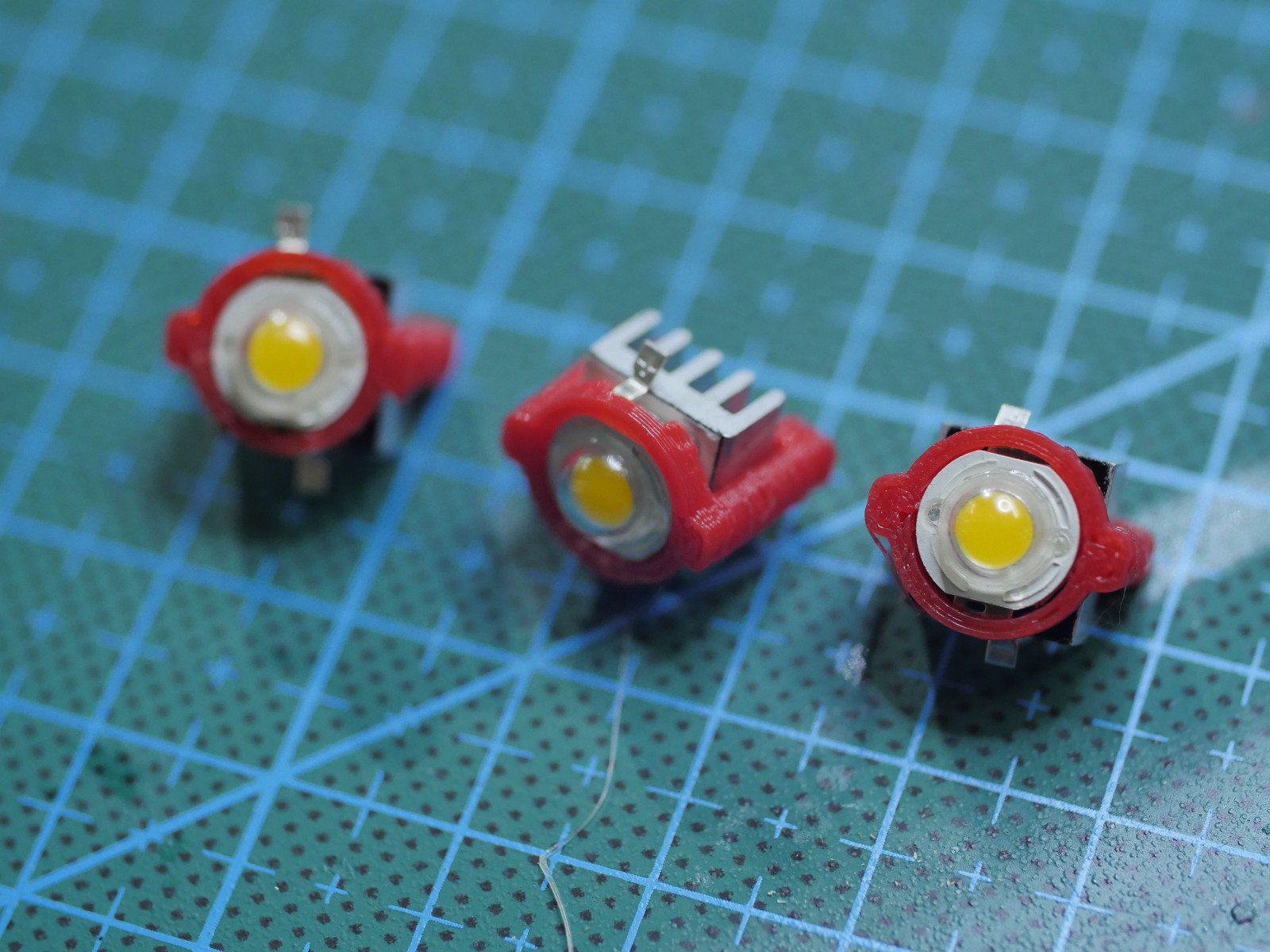

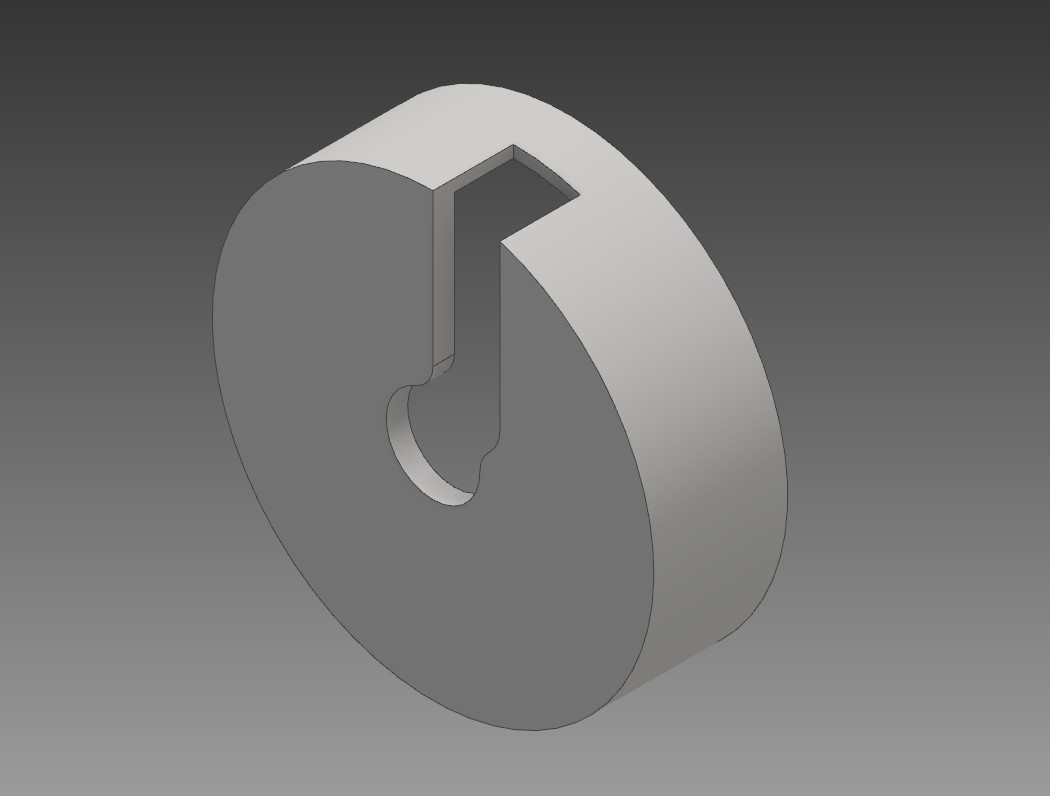

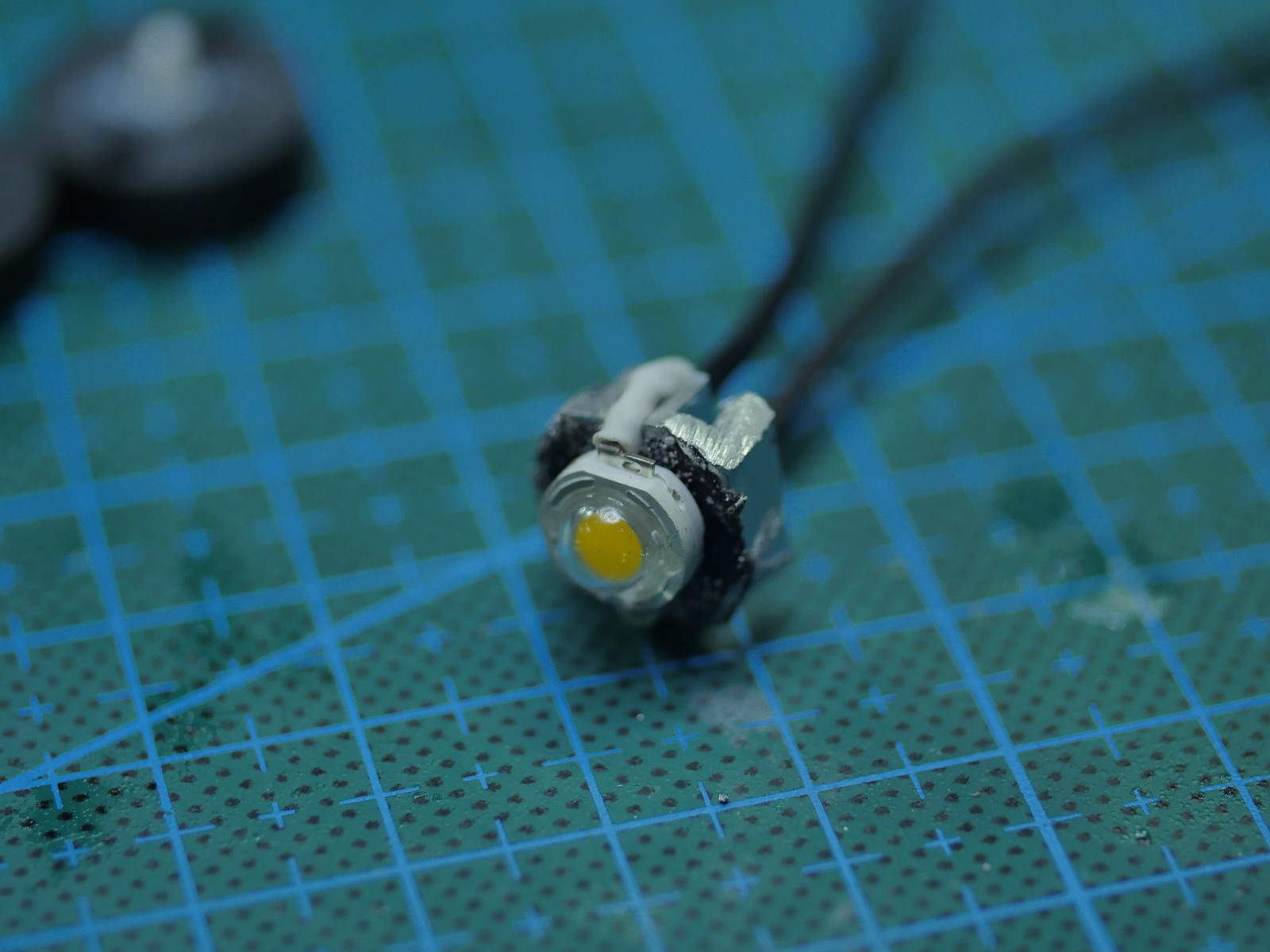

给灯珠和散热片设计了一个卡口, 这样就省掉了涂胶水的工序, 因为耐温的胶水图上后固化的时间长, 不太方便

↑到时灯珠两侧接口还需要套热缩管来避免接触散热片↑

19/04/08

开了新坑: 传送门

19/04/13

这两天在完善灯笼结构和设计舞台计划里的照明设备, 捞金鱼在处理挂帘的问题, 进度不是很快, 本来想攒肥了再更新的...既然催更了就更新一波吧

先是灯笼方面的, 卖家补发的水贴打印出来还是有问题, 现在只能硬着头皮贴到了灯笼上, 实在不行就闲鱼一个彩色激光打印机或者找店家定制了(店家定制太贵了)

↑至少能贴上去↑

然后为了灯笼方便安装, 灯笼的底盖进行了改良, 还没打印出来, 希望能尽快用上

框架刷白, 等晾干后贴上遮盖喷红色,  在涂白色的时候加固零件懒得贴遮盖了, 到时一起上红色

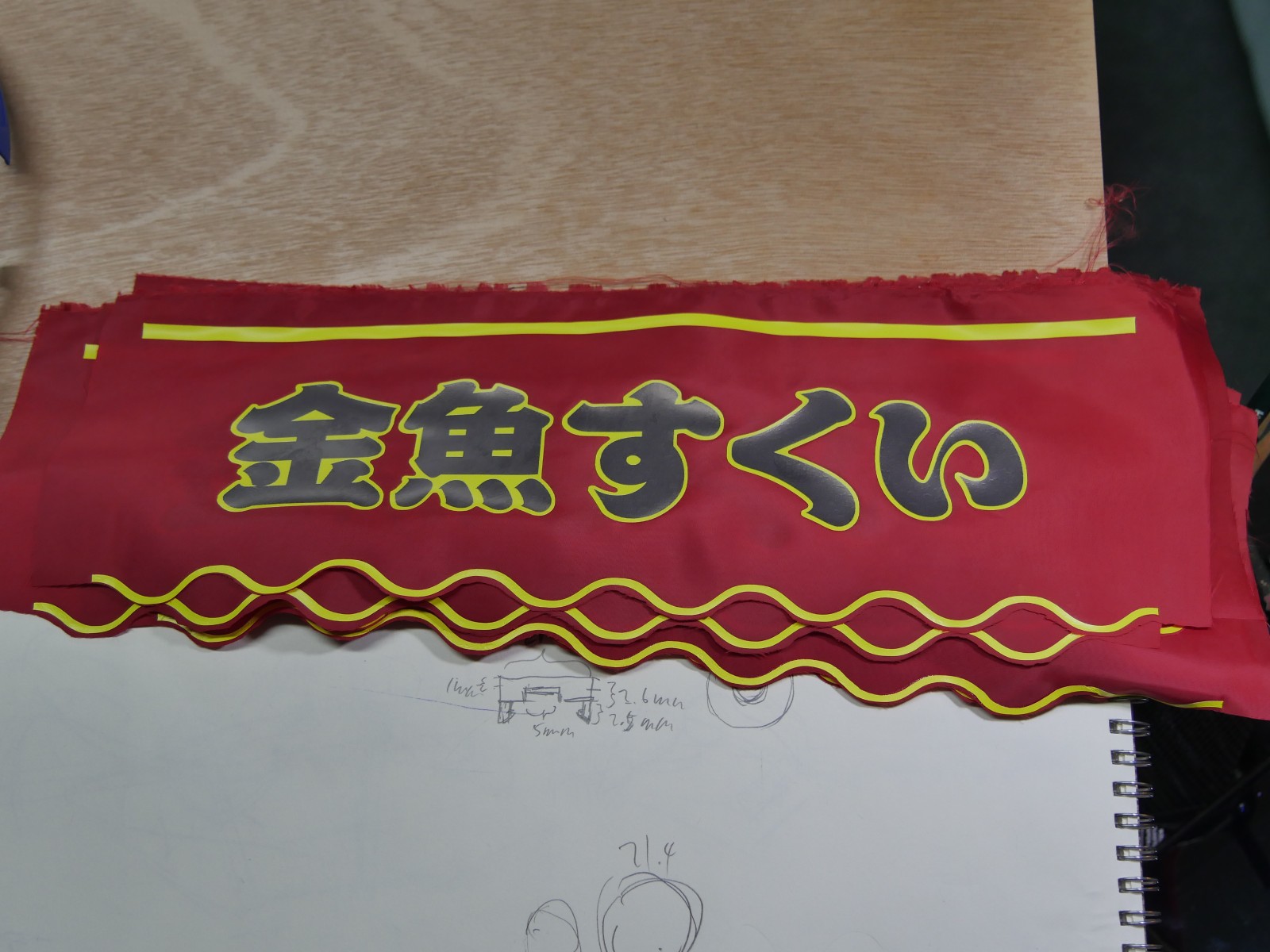

烫贴到了,其实几天前就到了, 拖延症犯了没去处理

每次上烫贴之前先要把红布烫平! 不然贴纸贴不平,烫出来的效果将会非常不好

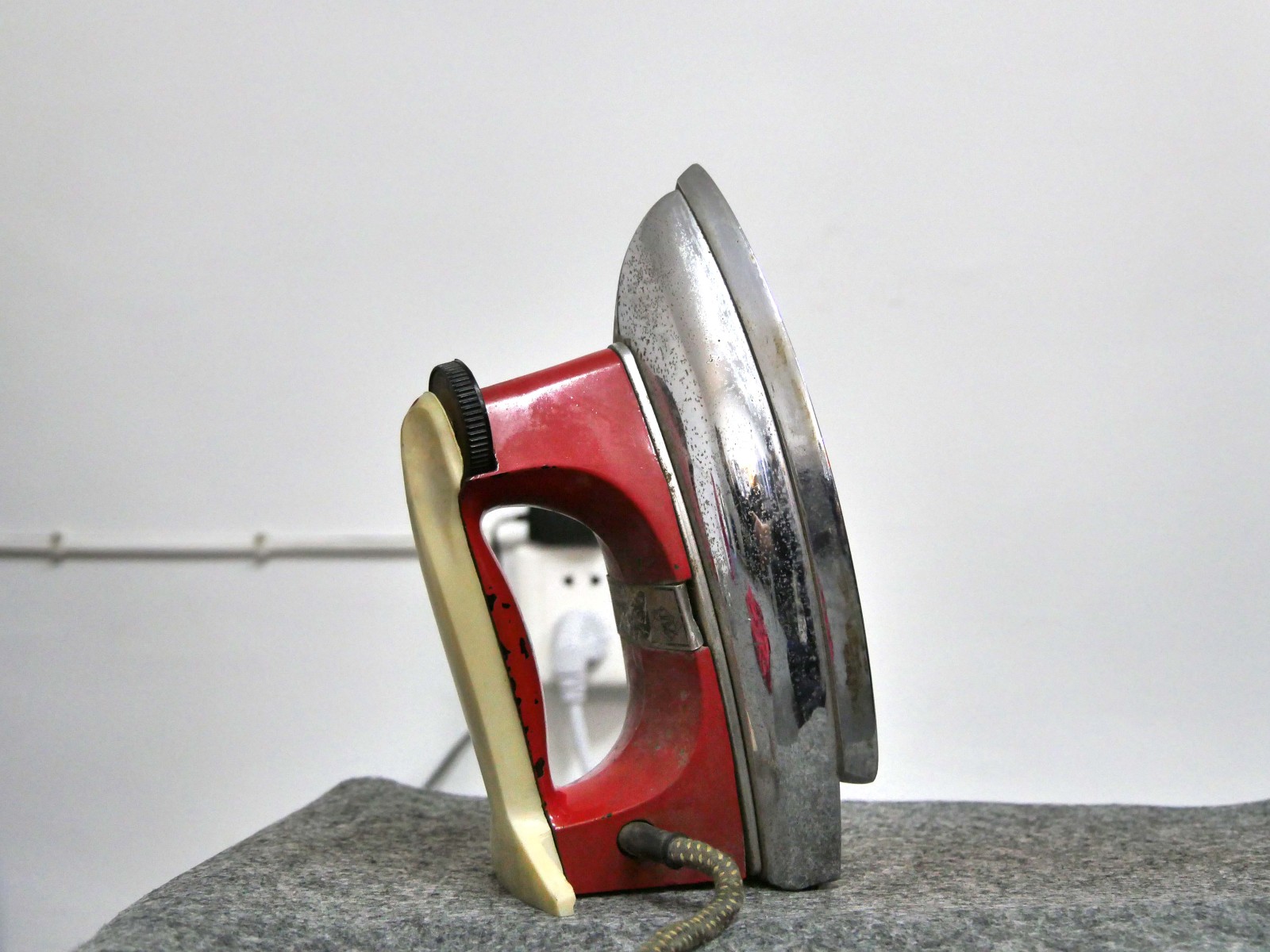

↑祖传电熨斗,年纪估计比我还大↑

裁切完以后要用烫的工具把布的边缘烫一下, 以免脱线

基本就是这些, 明天主要任务是框架上色, 然后把布装上去

19/04/17

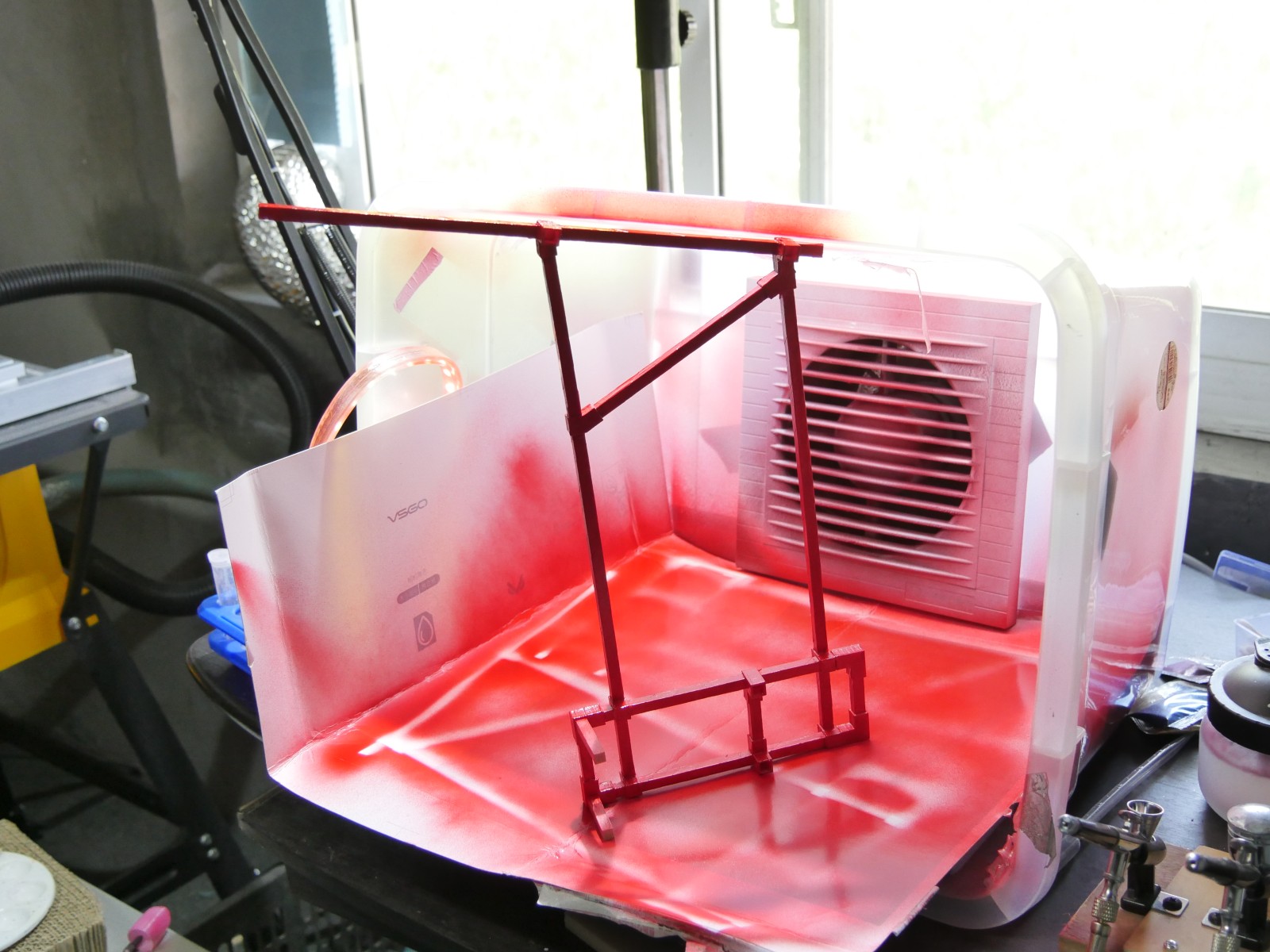

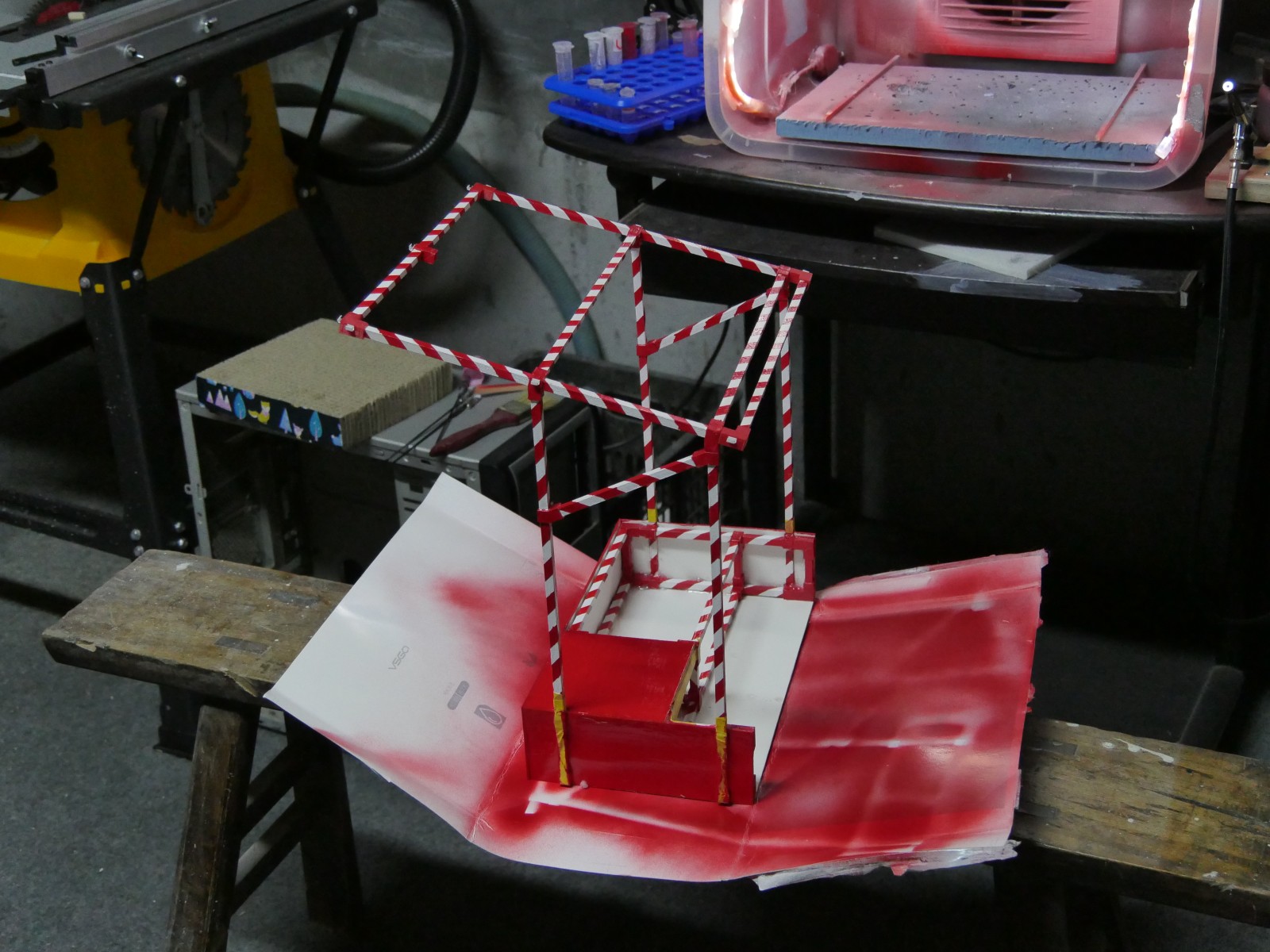

框架先拼好一部分, 然后依次木工底漆,白色丙烯颜料,缠上遮盖带,红色油漆。 喷罐漆没喷几下就没了, 还是油漆省钱

↑剥下遮盖带是流程里最爽的部分↑

最后还会上一层木工漆作为保护器

组合完成, 下面的板材还需要多上几层, 现在颜色还没涂匀

加下来处理挂帘部分, 这个部分总算走上正轨了

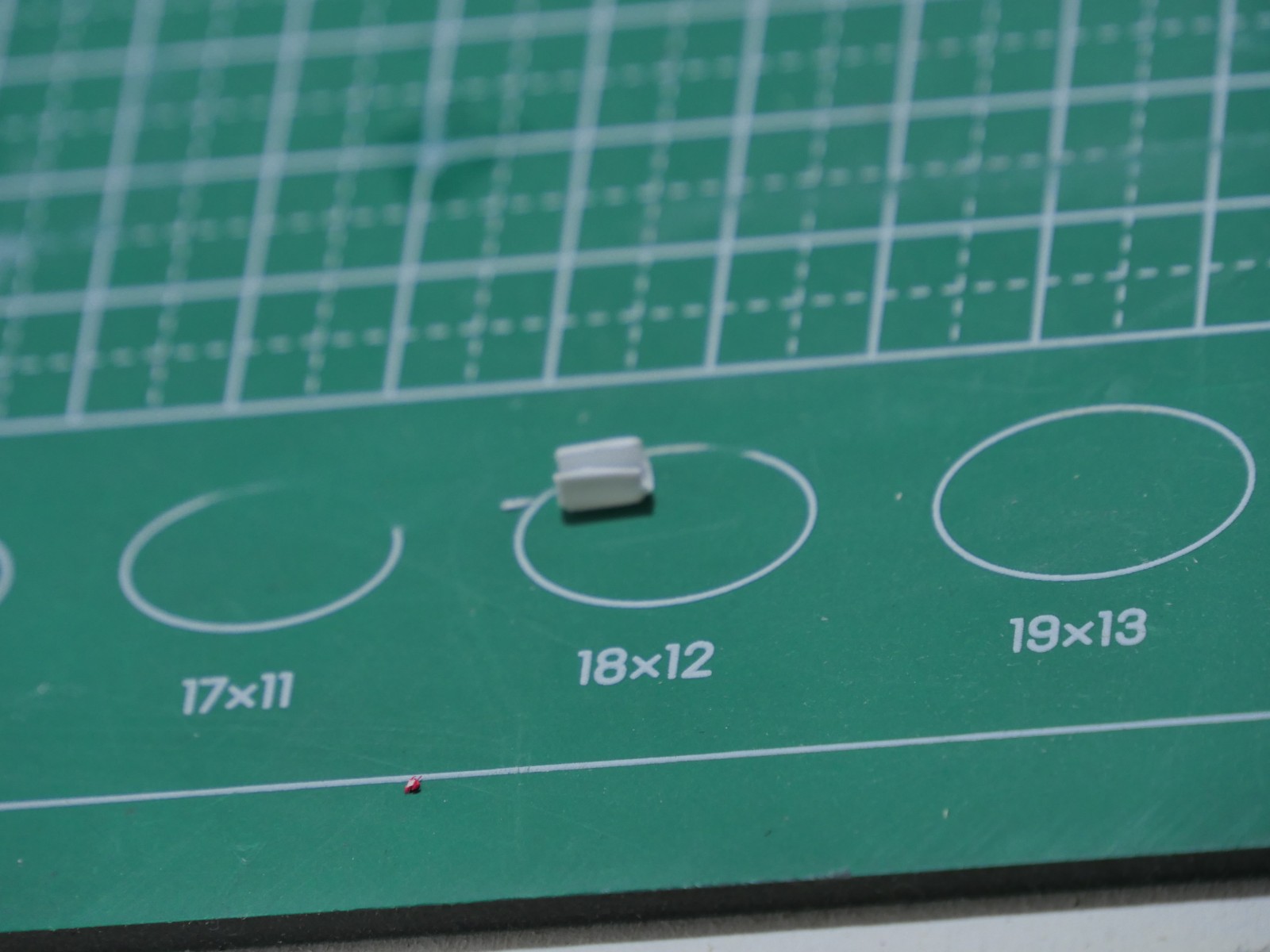

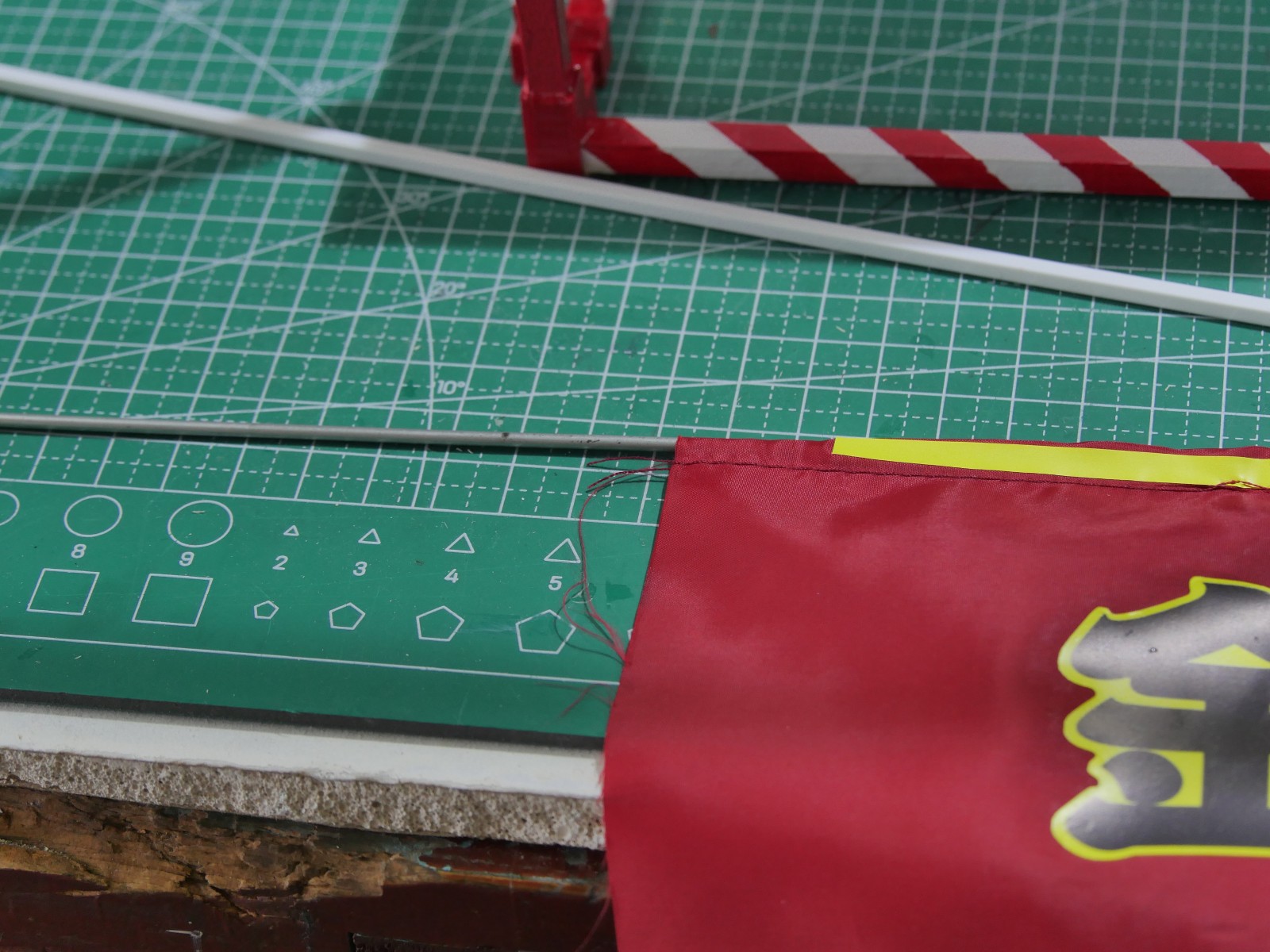

把4mm内径的abs方空心管切出一小段, 去掉一个边, 做成挂钩

↑用502胶水粘到框架顶部的横杆上↑

↑截取一段铁丝捋直穿过挂帘↑

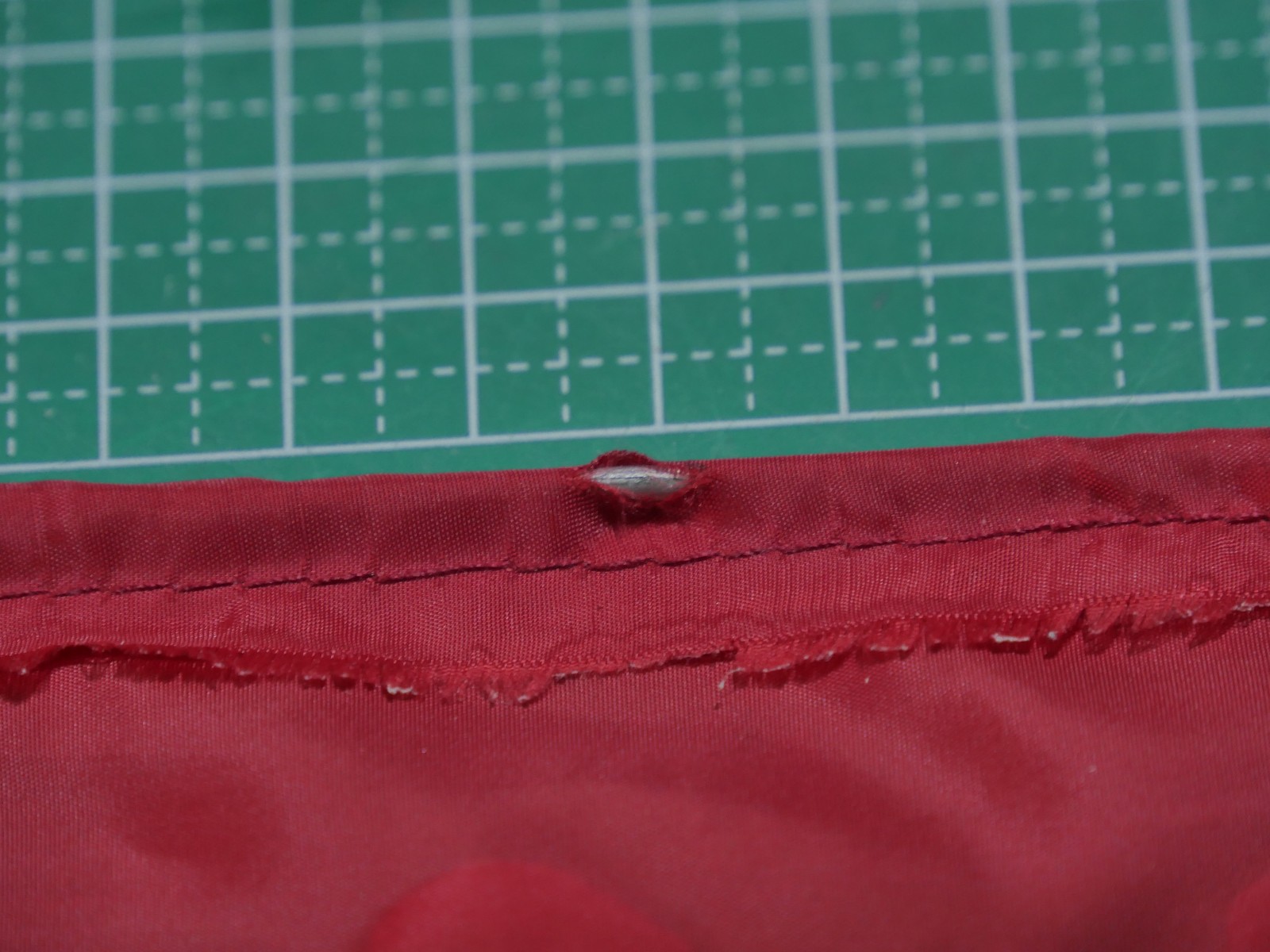

↑挂钩位置预留孔洞↑

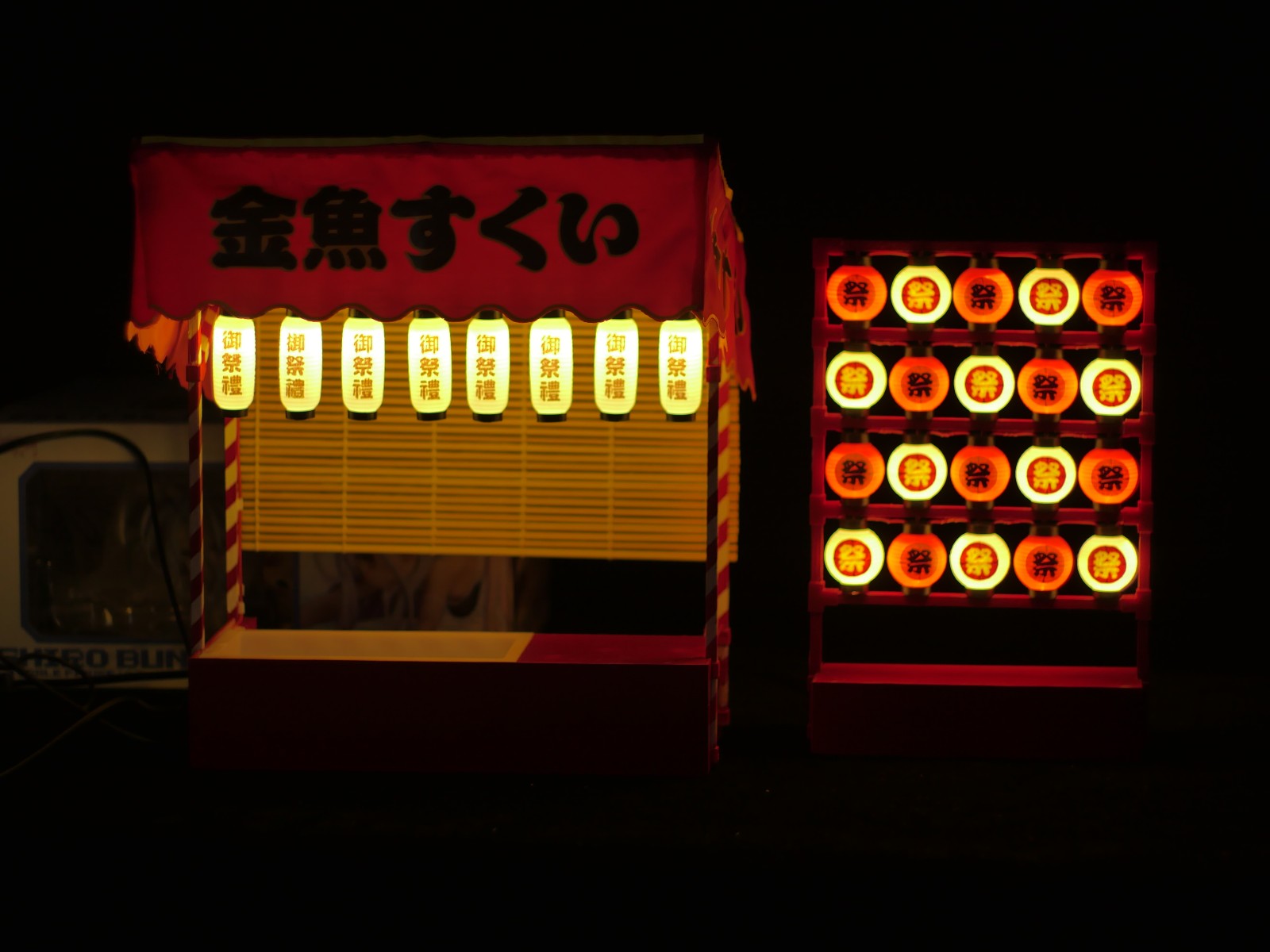

↑挂上去后效果很棒, 两侧也是同样的处理↑

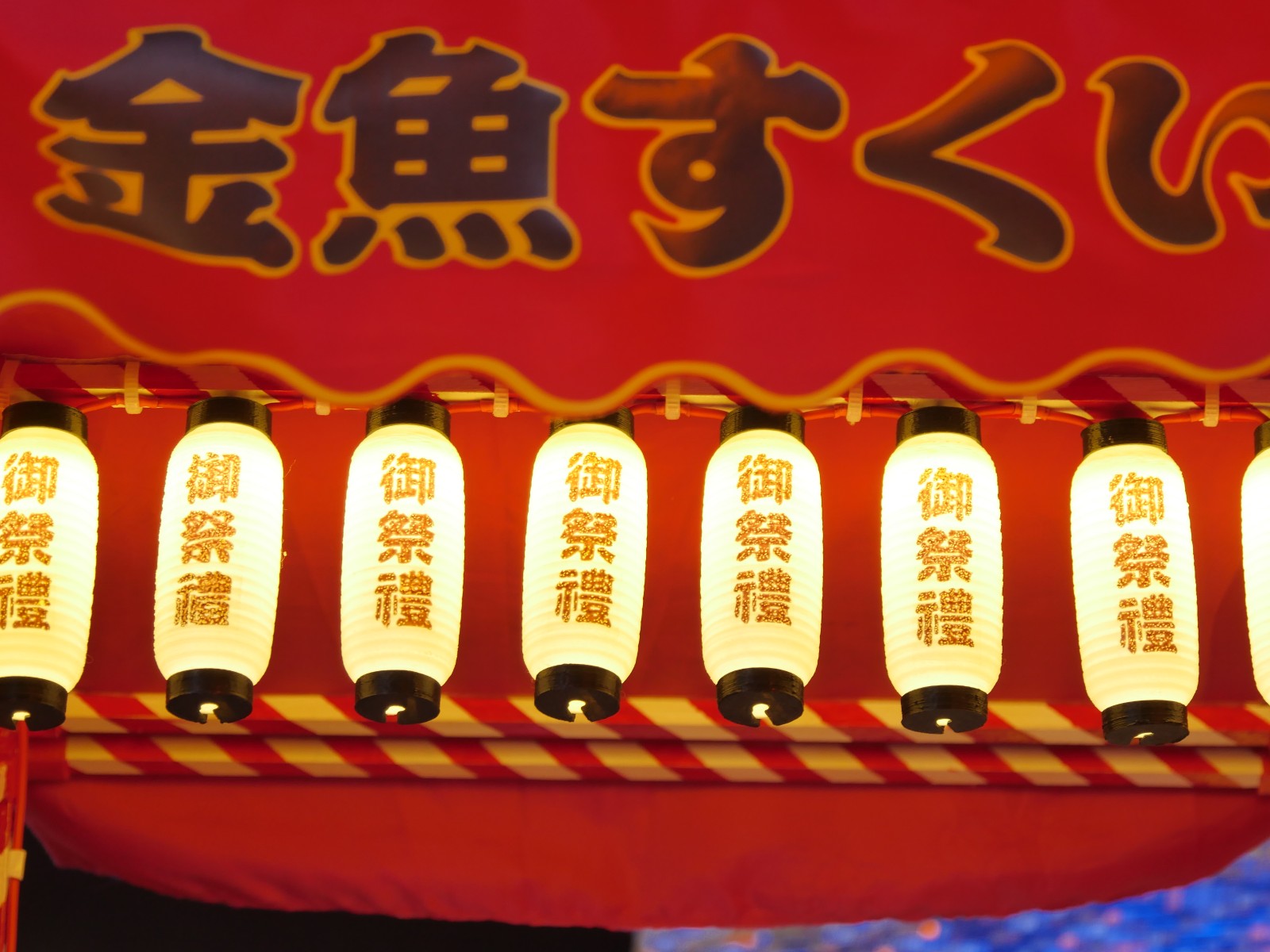

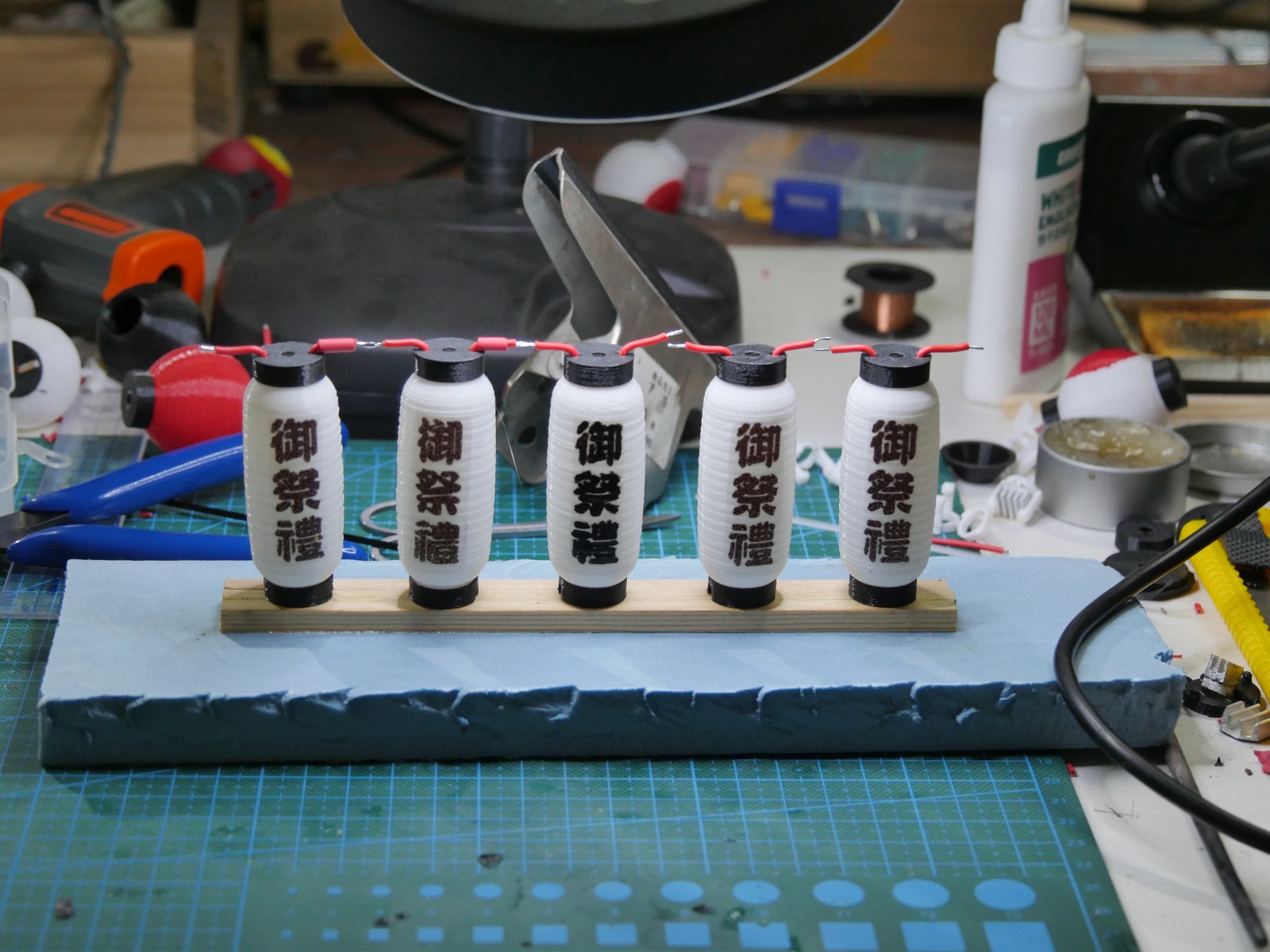

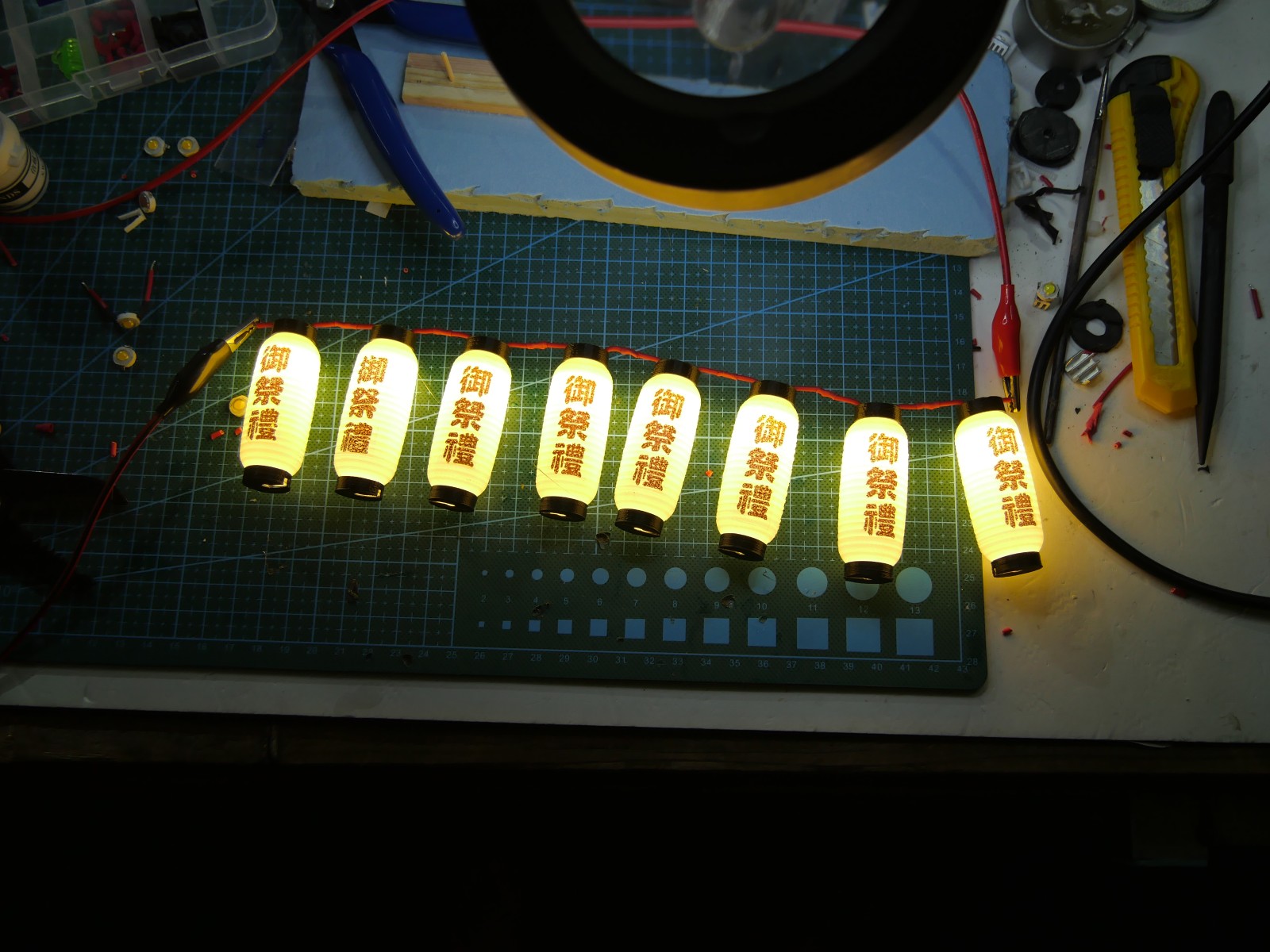

摊子上面还要挂一排灯笼作为照明, 这次选择长灯笼, 颜色目前只选用白色

↑水贴虽然是失败品,姑且还是贴上去了,聊胜于无↑

↑效果还行,凑合着用↑

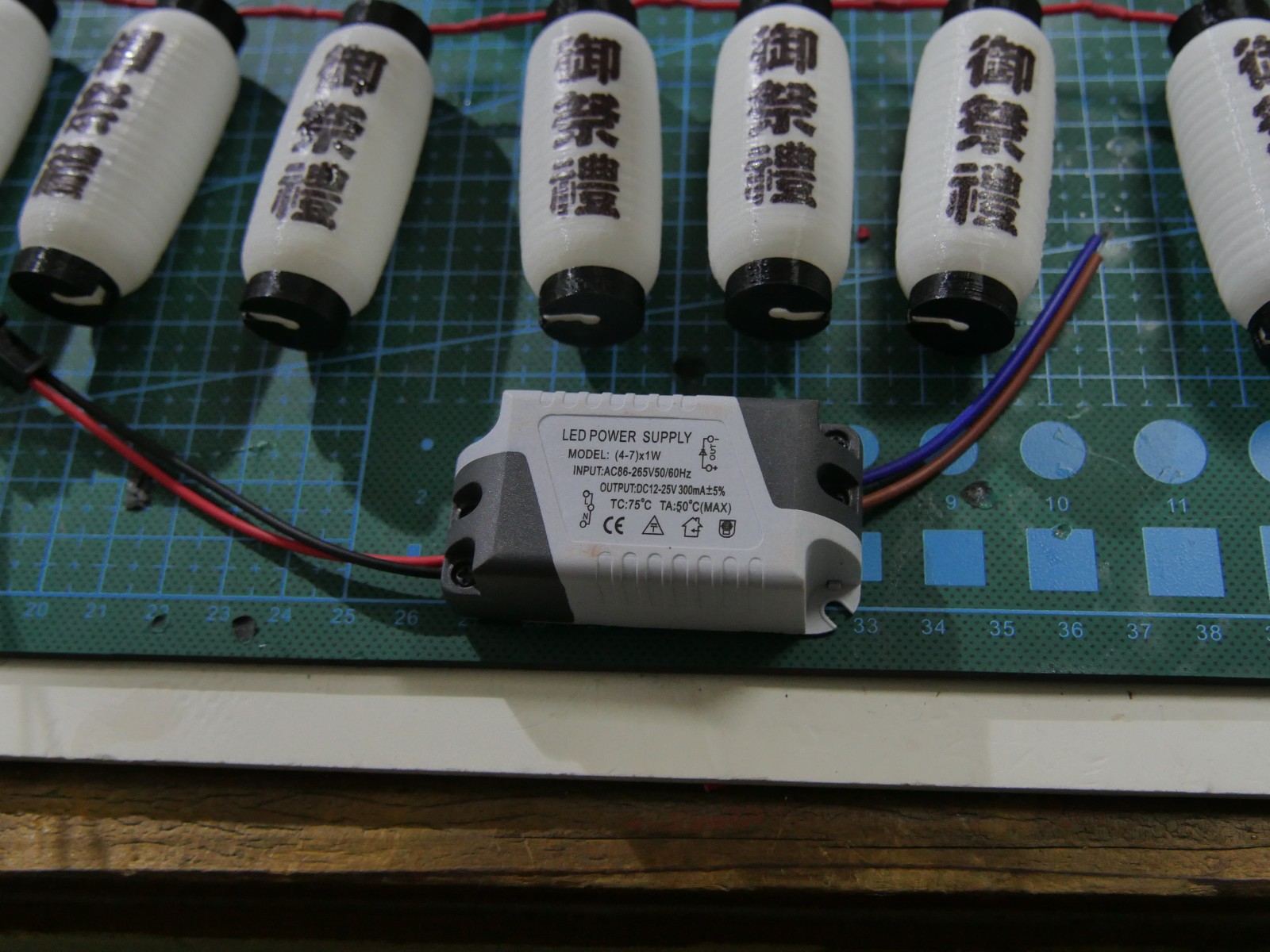

安装的时候将选用12-25v的驱动电源

不出意外的话明天成完成捞金鱼摊的主体, 那么接下来就是一些道具了

19/04/25

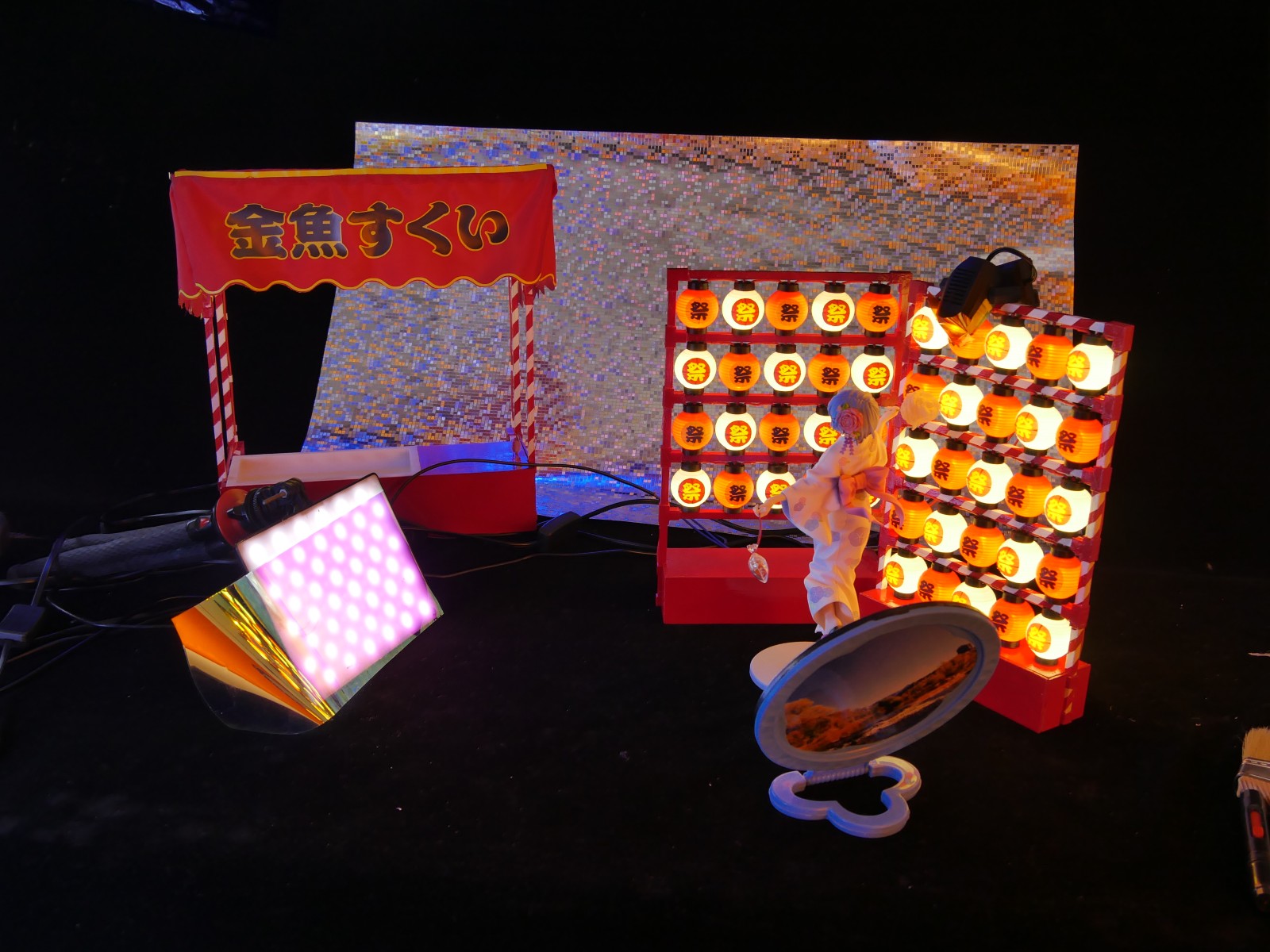

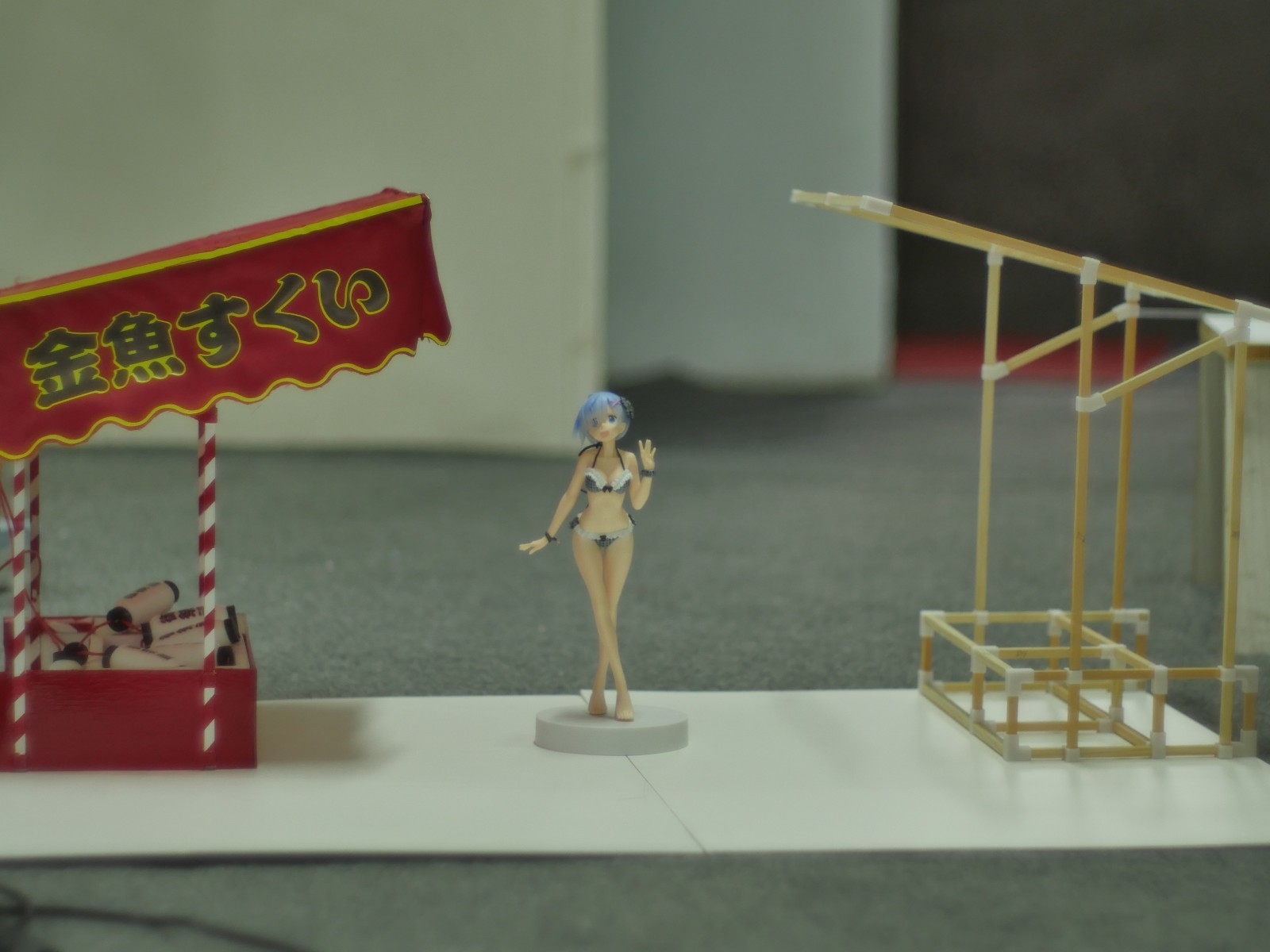

大的框架安装完毕, 加下来还要补充很多配件来丰富场景

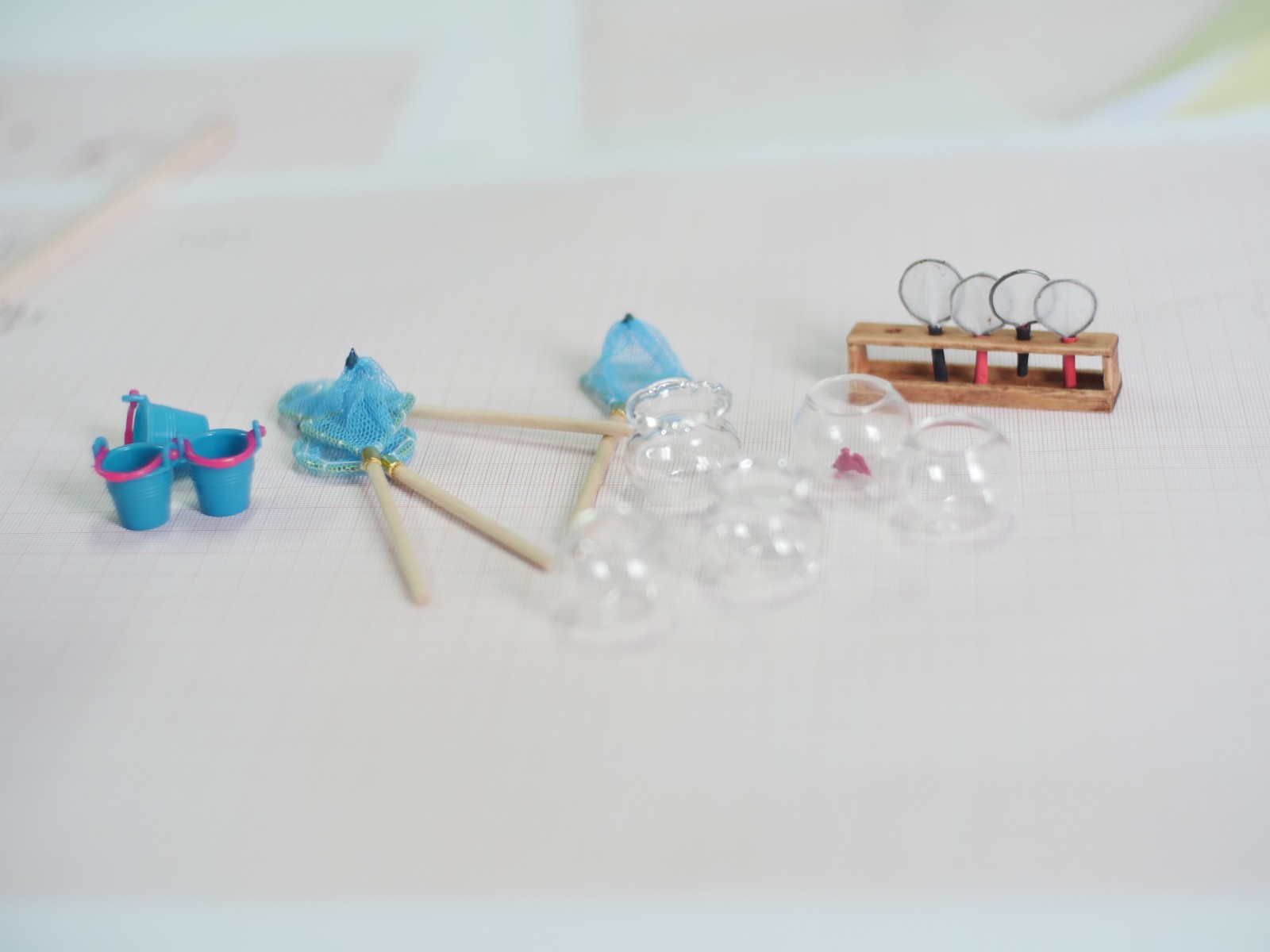

现有的一些小道具, 除了捞金鱼网和搁捞金鱼网的木架其余的都是阿里巴巴购入

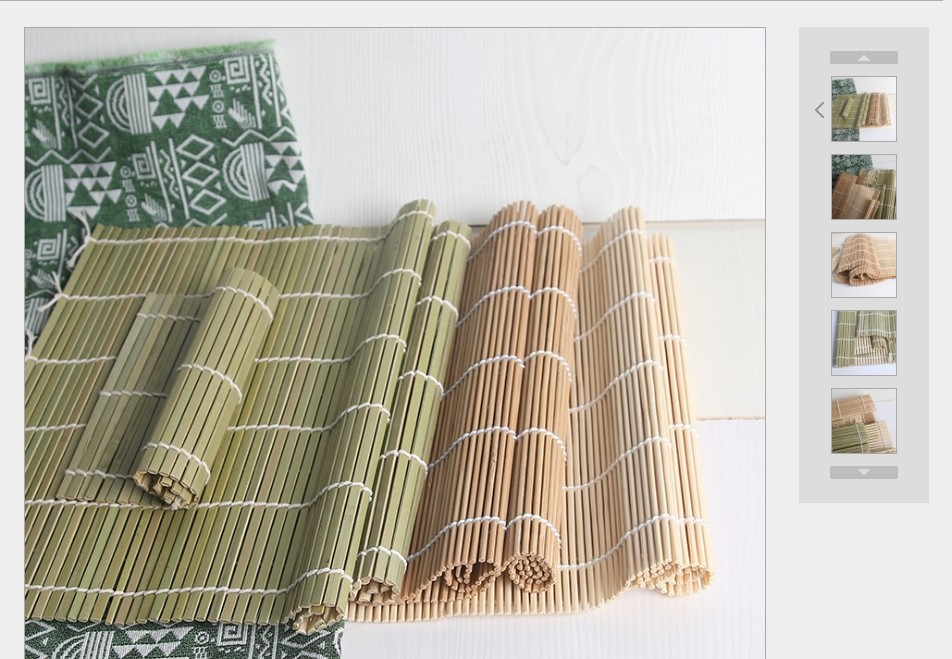

另外觉得捞金鱼摊的后面有些单调, 所以有购入了卷寿司的帘子作为摊子后面的挂帘, 目前还没到
